Maico DSK 35/4

Name: Maico DSK 35/4
Brand: Maico
SKU: 0086.0646

Шумоглушний канальний вентилятор

Виробник: Maico

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

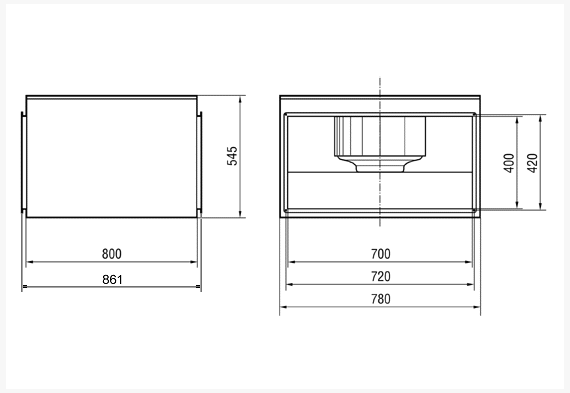

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID26579

договірна

Вентилятор канальний шумоізольований Maico DSK 35/4. Продуктивність: 5320 м³/год; Номінальна потужність: 750 Вт.

Напруга, В:400

Об./хв:1380

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico DSK 35/4

Опис

Призначення канального вентилятора Maico DSK 35/4

Вентилятор канальний Maico DSK 35/4 призначений для установки в торгових і виробничих приміщеннях, виставкових залах, промислових цехах.

Конструкція канального вентилятора Maico DSK 35/4

Відцентровий канальний вентилятор Maico DSK 35/4 встановлюється в прямокутні вентиляційні канали. Має оцинкований корпус. Завдяки компактним розмірам потреба в площі незначна. Шумоглушний канальний вентилятор Maico DSK 35/4 обшитий звукоізолюючою мінеральною ватою, проклеєною філаментною склониткою, для підвищених вимог до особливо низького рівня шуму. Вентилятор відцентровий канальний Maico DSK 35/4 має фланцеві профілі з боку напору і всмоктування. Відцентрові крильчатки мають загнуті назад лопаті. Статично і динамічно збалансована згідно DIN ISO 1940, добротність балансування 6,3. Робоче колесо двигуна відводиться убік для очищення. Для уникнення передачі коливань на систему повітропроводів слід використовувати гнучкі з'єднувальні патрубки ELP.

Двигун вентилятора Maico призначений для безперервного режиму роботи, оснащений підшипниками, не потребує обслуговування. Має термічний захист двигуна, серійний. Швидкість обертання регулюється за допомогою частотного перетворювача MFU або трансформатора.

Монтаж канального вентилятора в шумоізольованому корпусі Maico DSK 35/4

Можливий монтаж у будь-якому положенні .

Напрямок потоку повітря вентилятора Maico

Напрями подачі повітря і обертання позначені на корпусі вентилятора стрілками.

Електричне підключення канального відцентрового вентилятора Maico DSK 35/4

Приєднання виконані безпотенційно на клеми і повинні підключатися до вимикача з повним захистом двигуна MV 25 або до ланцюга струму управління контактора.

Характеристики

Основні

Модель

Maico DSK 35/4

Напруга, В

400

Сила струму, А

1,6

Частота струму, Гц

Об./хв

1380

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Максимальна потужність вентилятора, Вт

750

Підключення до мережі, мм2

5x1,5

Продуктивність, м³/год

5320

Розмір патрубка, мм

700x400

Температура переміщуваного середовища, °С

Фазність

3-фазний

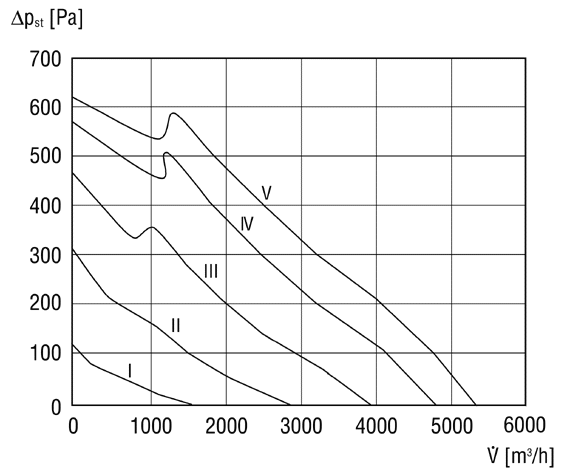

Аеродинамічні характеристики вентилятора Maico DSK 35/4

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico DSK 35/4	L_WA2, S5 (dB(A))	35	47	50	51	47	43	40	31	55
	L_WA5, S5 (dB(A))	-	64	65	64	61	63	60	53	71
	L_WA5, S4 (dB(A))	-	63	61	61	59	61	57	50	69
	L_WA5, S3 (dB(A))	-	58	56	57	55	57	52	44	64
	L_WA6, S2 (dB(A))	-	49	50	50	50	49	43	32	57
	L_WA5, S1 (dB(A))	-	47	39	37	39	31	20	15	49
	L_WA6, S5 (dB(A))	-	68	74	74	75	71	67	60	80
	L_WA5, S4 (dB(A))	-	67	71	71	72	69	64	56	78
	L_WA6, S3 (dB(A))	-	62	65	66	67	64	58	50	72
	L_WA5, S2 (dB(A))	-	52	58	57	60	56	47	37	64
	L_WA6, S1 (dB(A))	-	41	44	46	48	36	25	23	52
