Вентилятор канальний Maico DPK 22/4 B. Продуктивність: 1700 м³/год; Номінальна потужність: 230 Вт.

Напруга, В:400

Об./хв:1375

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Maico DPK 22/4 B

Опис

Призначення канального вентилятора Maico DPK 22/4 B

Вентилятор канальний Maico DPK 22/4 B призначений для установки в торгових і виробничих приміщеннях, виставкових залах, промислових цехах.

Конструкція канального вентилятора Maico DPK 22/4 B

Канальний вентилятор Maico DPK 22/4 B встановлюється в прямокутні вентиляційні канали. Має оцинкований корпус, розташований ззовні клемної коробки. Завдяки компактним розмірам потреба в площі незначна. Фланцеві профілі знаходяться з боку напору і всмоктування. Відцентрові крильчатки виготовлені з оцинкованої сталі, з загнутими назад лопатями. Крильчатка знаходиться на валу двигуна і безпосередньо приводиться в дію. Статично і динамічно збалансована згідно DIN ISO 1940, добротність балансування 6,3. Робоче колесо двигуна відводиться убік для очищення. Для уникнення передачі коливань на систему повітропроводів слід використовувати гнучкі з'єднувальні патрубки ELP.

Двигун вентилятора Maico призначений для безперервного режиму роботи, оснащений підшипниками, не потребує обслуговування. Має термічний захист двигуна, серійний. Приєднання виконані безпотенційно на клеми і повинні підключатися до вимикача з повним захистом двигуна MV 25 або до ланцюга струму управління контактора.

Монтаж канального вентилятора Maico DPK 22/4 B

Можливий монтаж у будь-якому положенні.

Напрямок потоку повітря вентилятора Maico

Напрями подачі повітря і обертання позначені на корпусі вентилятора стрілками.

Електричне підключення вентилятора Maico DPK 22/4 B

Зовнішня клемна коробка з сальниками.

Характеристики

Основні

Модель

Maico DPK 22/4 B

Напруга, В

400

Сила струму, А

0,8

Частота струму, Гц

Об./хв

1375

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

18,7

Максимальна потужність вентилятора, Вт

230

Підключення до мережі, мм2

5x1,5

Продуктивність, м³/год

1700

Розмір патрубка, мм

500x250

Температура переміщуваного середовища, °С

Фазність

3-фазний

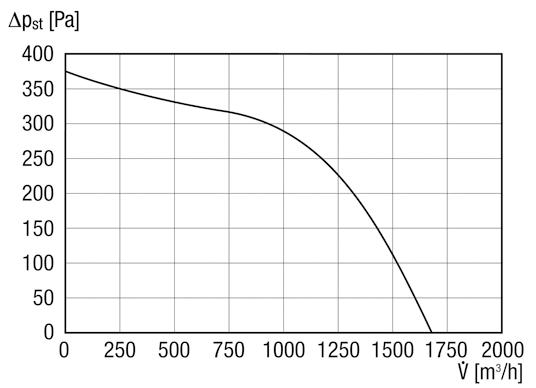

Аеродинамічні характеристики вентилятора Maico DPK 22/4 B

Рівень звукової потужності в октавному спектрі

Модель	Рівень звукової потужності	63	125	250	500	1000	2000	4000	8000	Всього
Maico DPK 22/4 B	L_WA2, S1 (dB(A))	25	30	34	34	33	27	15	2	39
	L_WA2, S2 (dB(A))	33	39	42	42	40	38	30	15	48
	L_WA2, S3 (dB(A))	37	44	46	48	45	44	38	26	53
	L_WA2, S4 (dB(A))	42	50	52	53	51	50	45	35	58
	L_WA2, S5 (dB(A))	49	57	60	59	59	58	54	46	66
	L_WA5, S1 (dB(A))	21	33	37	40	40	39	32	17	46
	L_WA5, S2 (dB(A))	29	43	45	49	48	50	46	34	55
	L_WA5, S3 (dB(A))	33	49	51	54	54	56	54	43	61
	L_WA5, S4 (dB(A))	38	55	56	59	60	62	61	52	67
	L_WA5, S5 (dB(A))	45	62	64	66	68	780	69	63	75
	L_WA6, S41 (dB(A))	22	30	38	46	47	43	36	21	50
	L_WA6, S2 (dB(A))	31	39	46	55	55	53	51	38	60
	L_WA6, S3 (dB(A))	35	45	51	50	61	59	59	53	66
	L_WA6, S4 (dB(A))	44	52	58	66	69	68	70	66	75
	L_WA6, S5 (dB(A))	49	59	66	73	77	75	75	71	82

L_WA2 = Рівень звукової потужності для корпусу в дБ

L_WA5 = Рівень звукової потужності для вільного всмоктування в дБ

L_WA6 = Рівень звукової потужності для вільного випуску в дБ

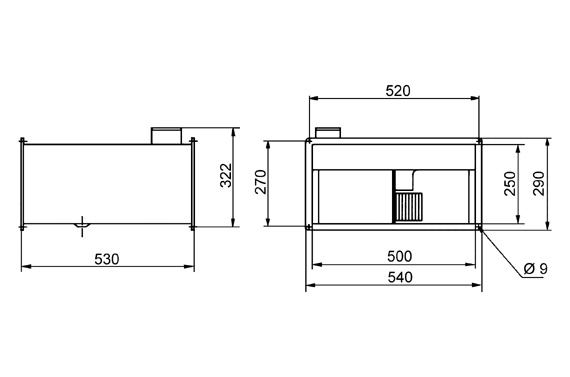

Габаритні розміри вентилятора Maico DPK 22/4 B
