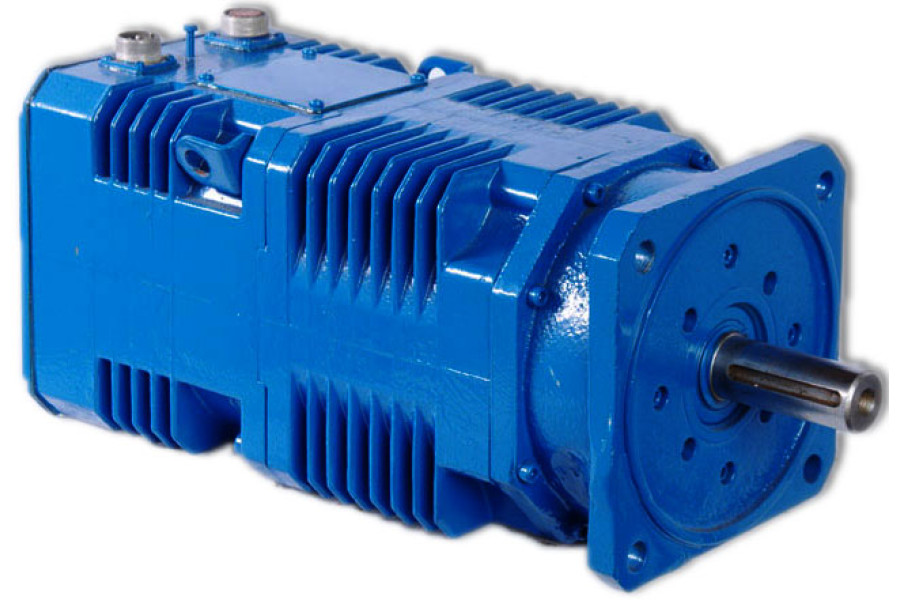

Електродвигун ПБВ 112МЕ О У3 (17,5/600)

Призначення електродвигуна постійного струму ПБВ 112МЕ О У3

Високомоментний двигун постійного струму ПБВ 112МЕ О У3 призначений для електроприводів подач металорізальних верстатів. Використання в конструкції таких двигунів високоенергетичних постійних магнітів в порівнянні з електромагнітним збудженням забезпечує високі значення кутового прискорення в перехідних режимах роботи; рівномірний хід при малих частотах обертання; здатність витримати велике перевантаження по струму без розмагнічування магнітної системи; відносно велику теплову постійну часу і можливість установки двигунів в механізмах подачі верстатів безпосередньо на ходовий гвинт.

Технічні характеристики електродвигуна ПБВ 112МЕ О У3

• Номінальний режим роботи: S1. Можлива робота в режимах S2 і повторно-короткочасному S5, при цьому середньоквадратичний струм не повинен перевищувати довгоприпустимого.
• Середній рівень шуму відповідає класу 2 по ГОСТ 16372-84
• Ступінь захисту: IP44

Мотор постійного струму ПБВ 112МЕ О У3 комплектуються температурним перетворювачем, що забезпечує подачу сигналу в ланцюг управління при неприпустимому нагріванні ізоляції якоря і індикатором положення типу ПМБ.

Імовірність безвідмовної роботи за період 10000 год при довірчій ймовірності 0,8-0,9. Двигуни серії ПБВ можна зчленовується з приводом за допомогою муфти або зубчастої передачі. Осьова навантаження на вільний кінець вала не повинна перевищувати 70% невикористаного допустимого радіального навантаження.

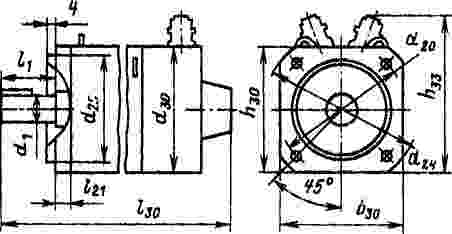

Конструктивне виконання електродвигуна ПБВ 112МЕ О У3

• IМ3081 - з фланцем на підшипниковому щиті, горизонтальне і вертикальне розташування з одним циліндровим кінцем валу
