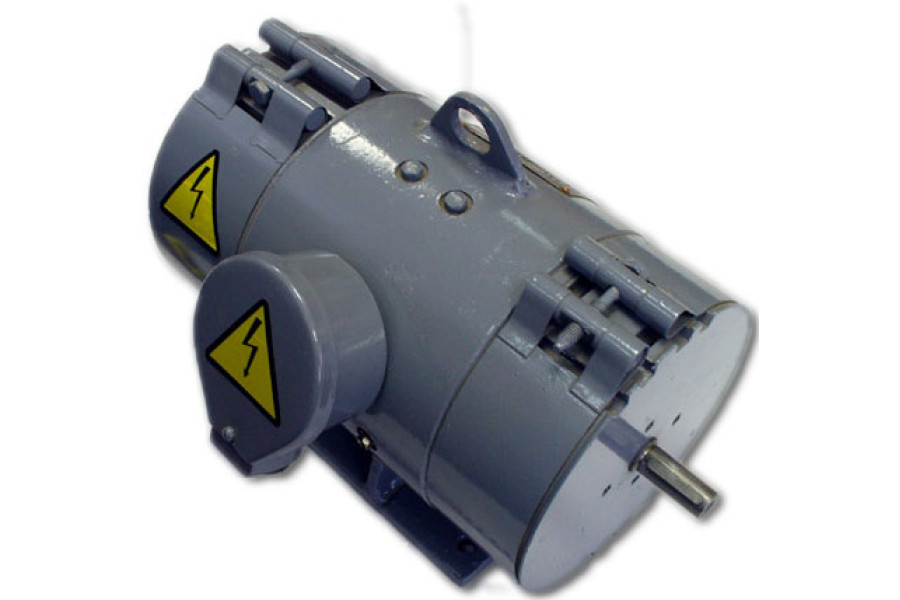

Електродвигун ПБ2П 160МГ (5,7/1600)

Призначення електродвигуна постійного струму ПБ2П 160МГ

Двигун постійного струму ПБ2П 160МГ застосовується в регульованих електроприводах постійного струму. Двигуни замінюють основні виконання двигунів постійного струму серій ПБ, П, ПР, 2ПБ, ПБС(Т) потужністю до 11,2 кВт.

Технічні характеристики електродвигуна ПБ2П 160МГ

• Висота над рівнем моря до 1000 м
• Температура навколишнього середовища: 1°С-40°С
• Відносна вологість навколишнього повітря 80% при температурі плюс 20°С
• Механічні дії відповідають групі М8
• Номінальний режим роботи: S1
• Ізоляція класу Р по ГОСТ 8865-70
• Ступінь захисту: IP 44
• Двигун постійного струму виготовляється з незалежним збудженням. Напруга збудження - 220В. Номінальна напруга якірного ланцюга 220 В

Середнє квадратичне значення вібраційної швидкості двигунів при номінальній частоті обертання класу 1,8. Мотор постійного струму ПБ2П 160МГ допускає регулювання частоти обертання вгору від номінального до максимального значення шляхом зменшення струму збудження при постійній потужності або підвищення напруги на якорі. Двигуни допускають чотирикратне перевантаження по струму протягом 10 с при номінальному збудженні.

Магнітна система двигунів повністю шихтована, корпус литий з ребрами. Двигуни виготовляються з вбудованим гахогенератором ТС1М. Крутизна вихідної напруги тахогенератора не менше 0,02 В/хв-1. Граничні відхилення на настановні й приєднувальні розміри відповідають нормальної точності по ГОСТ 8592-79.

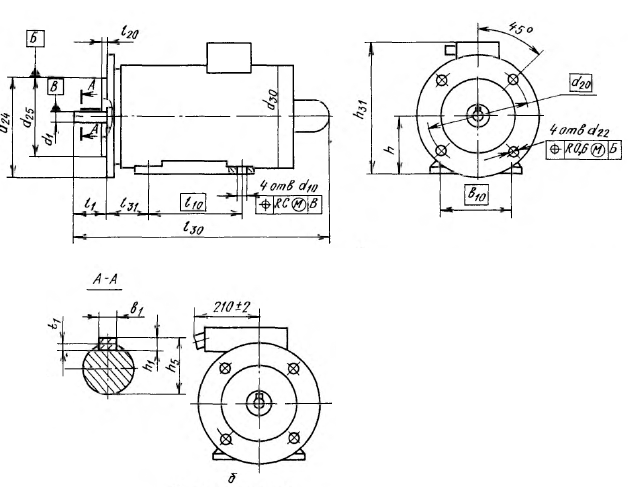

Конструктивне виконання електродвигуна ПБ2П 160МГ

• IM1001 - на лапах
