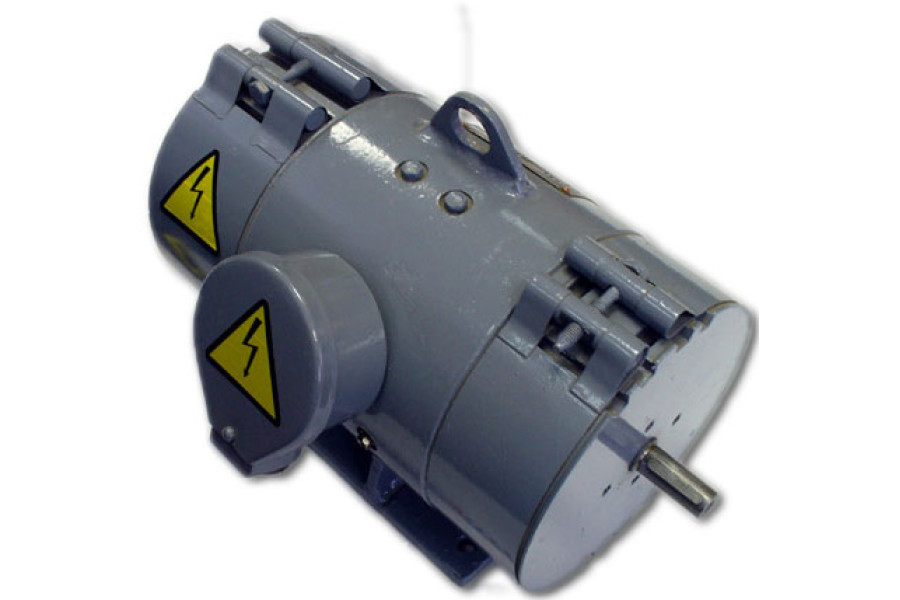

Електродвигун ДПВ 52 (60,0/1230)

Призначення електродвигуна постійного струму ДПВ 52

Двигун постійного струму ДПВ 52 забезпечує плавне регулювання частоти обертання і використовується, головним чином, в електроприводах екскаваторних агрегатів, а також інших підйомно-транспортних механізмах.

Мотор постійного струму ДПВ 52 підключається до мережі вторинних джерел живлення, або працює «в парі» з генератором постійного струму.

Технічні характеристики електродвигуна ДПВ 52

• Клас ізоляції обмоток «Н»
• Режими роботи: тривалий (S1), короткочасний (S2) і повторно-короткочасний (S3)
• Спосіб охолодження: природний - IC 0040
• Ступінь захисту: IP 54
• Рівень шуму, не більше 85 дБ
• Допустимі значення вібрації: не більше 2,8 мм/с
• Клас захисту: 01
• Кліматичне виконання: УХЛ
• Категорія розміщення 1 і 2
• Виконання: вертикальне
• Діапазон робочих температур: від +40˚С до -60 ˚
• Висота над рівнем моря: не більше 1000 м
• Вибухобезпечне навколишнє середовище, при відсутності агресивних газів, парів і з вмістом пилу, не більше 20 мг/м3
• Відносна вологість не більше 80% при +20˚С
• Умови зовнішніх механічних впливів: М3

Магнітна система двигуна ДПВ виконана на нероз'ємній циліндричній сталевий станині, до якої кріпляться всі полюса (головні і додаткові) з котушками, щільно затиснутими пружинними фланцями. Сердечник якоря двигуна виготовлений з листів електротехнічної сталі з обмоткою в пазах і аксіальними вентиляційними каналами. Якір обертається на двох підшипниках кочення. В підшипниковому вузлі з боку колектора встановлений щітковий механізм, що складається з щіток, супорта і щіткотримачів. Для огляду колектора в станині передбачені два оглядових люка з гумовими прокладками ущільнювачів. Обдув двигунів здійснюється за допомогою вентиляторів ДПВ-52

Конструктивне виконання електродвигуна ДПВ 52

• IМ3001 - з фланцем
