Електродвигун АІР 90 L4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.
У електродвигуна АІР 90 L4 номінальна швидкість обертання 1500 обертів за хвилину.
Габарит (висота осі обертання вала): 90 мм; діаметр вала: 24 мм; потужність: 2.2 кВт; кліматичне виконання: У3; ІР: 54.
Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.
Напруга, В:220/380
Потужність електродвигуна кВт:2.2
Об./хв:1500
n, об./хв:1400
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз
Електродвигун АІР 90 L4
4 514₴
Опис
Загальні відомості по асинхронному електродвигуну АІР 90 L4
Асинхронні трифазні електродвигуни з короткозамкненим ротором option_values.65.value] застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.
Переваги асинхронного електродвигуна АІР 90 L4
можливість короткочасних механічних перевантажень;
простота конструкції;
простота пуску і легкість його автоматизації;
переважно постійна швидкість при різних навантаженнях;
підвищений ККД (до 75%) за рахунок високої точності виготовлення;
знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 90 L4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
24
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
2.2
Об./хв
1500
n, об./хв
1400
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
80
Коефіцієнт потужності, cosφ
0,81
Маса, кг
25
Габарит (висота осі обертання), мм
90
Споживаний номінальний струм, Iн (А)
5,3
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,3
Ставлення пускового струму до номінального, Iпуск/Iн
6,8
Фазність
3-фазний
Асинхронний електродвигун АІР 90 L4
Асинхронний трифазний електродвигун АІР 90 L4 (1500 об./хв) потужністю 2,2 кВт розрахований на режим тривалої роботи при стабільному навантаженні (S1) в умовах помірного клімату У3.
Обмотка в двигунах, які ми пропонуємо, - з міді, а не з алюмінію, як в дешевих аналогах сумнівної якості. Обмотка надійно захищена від перегріву, витримує пікову температуру до 150°С (ступінь нагрівостійкості F).
Характеристики електродвигуна асинхронного АІР 90 L4:
Електродвигун АІР 90 L4 працює від мережі змінного струму частотою 50 Гц. Виготовляється відповідно до стандарту ДЕСТ 2479-79.
Розшифровка умовних позначень АІР 90 L4:
А - асинхронний
І - відповідає стандарту «Інтерелектро»
Р (або С) - прив'язка потужності двигуна до установочно-приєднувальним розмірам згідно стандарту РС3031-71; С: CENELEC.
90 - один з основних габаритів, означає висоту осі вала обертання (в мм)
L - довжина пакета статора (настановний розмір по довжині станини).

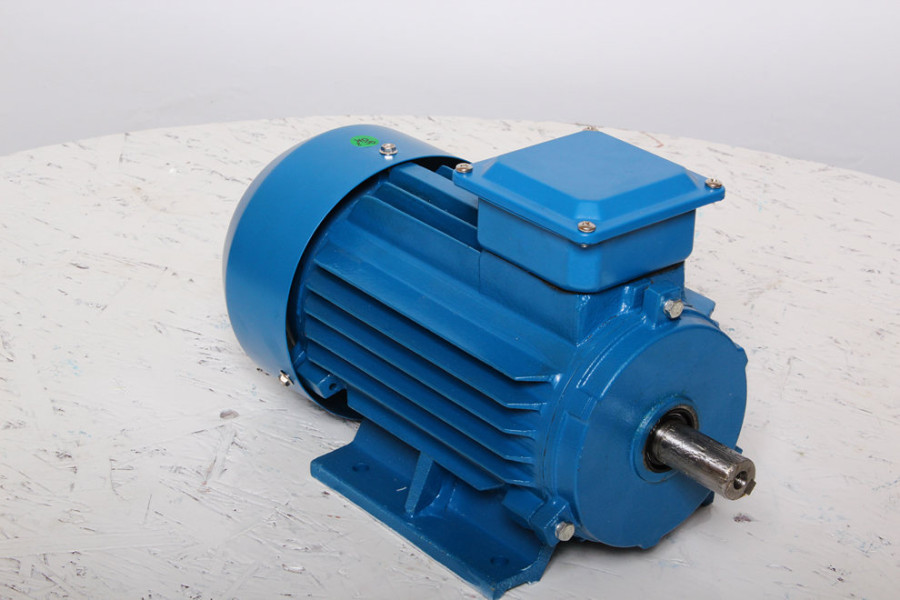

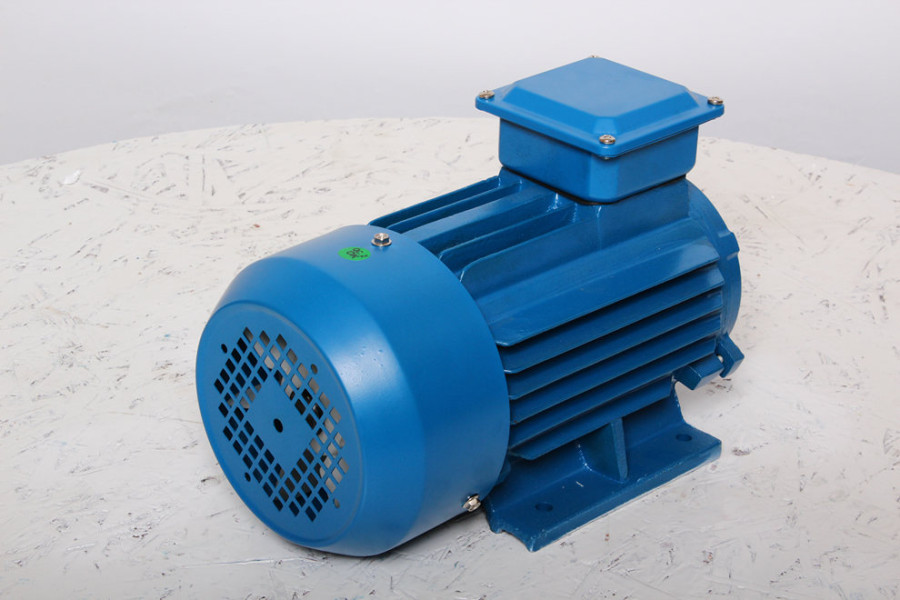

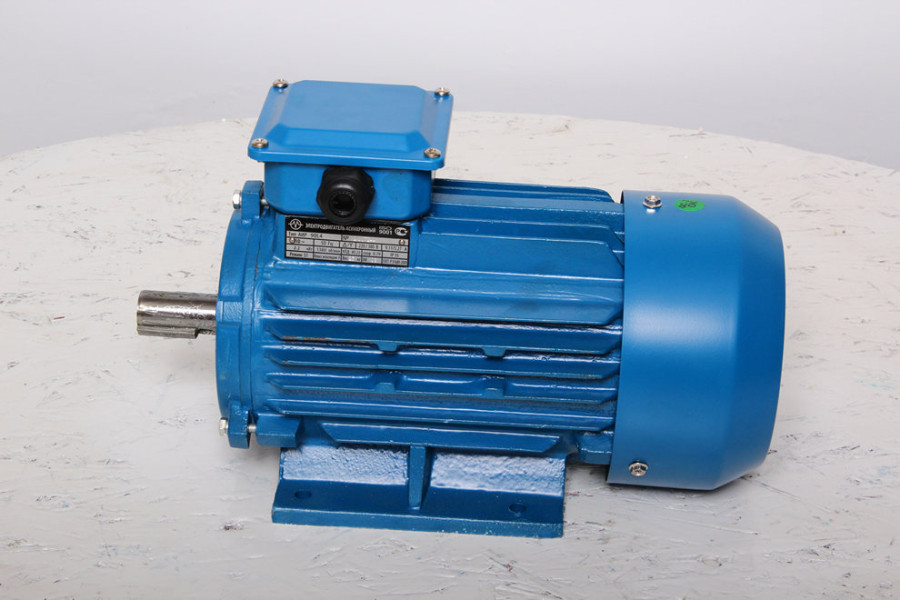

Двигун АІР 90 L4 за ціною в прайсі відповідає монтажному виконанню для кріплення на лапах IМ1081, корпус з сірого чавуну (можливе виготовлення з силумінового сплаву).
Корпус з сірого чавуну відрізняються рядом переваг і більшою довговічністю в умовах, які вимагаю від механізму підвищеної зносостійкості.

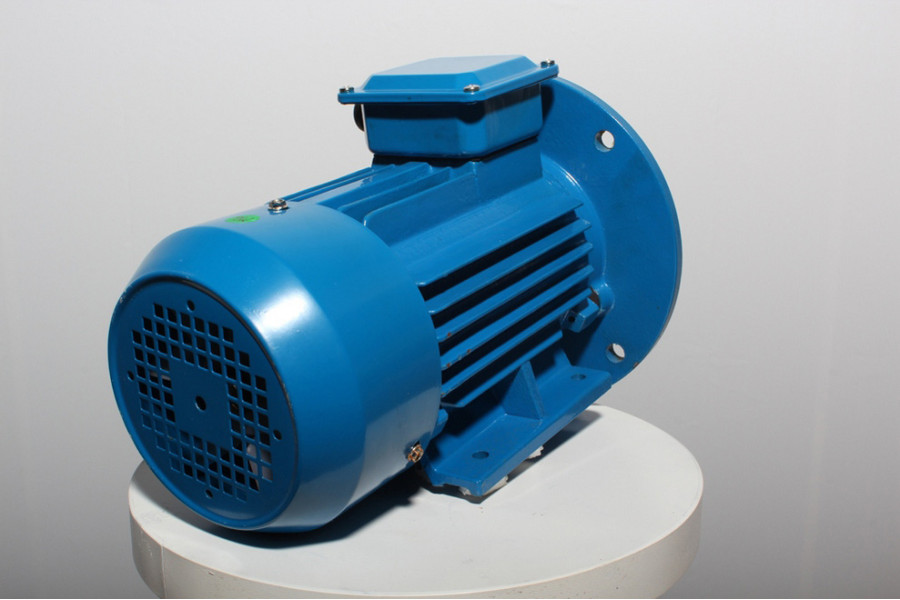

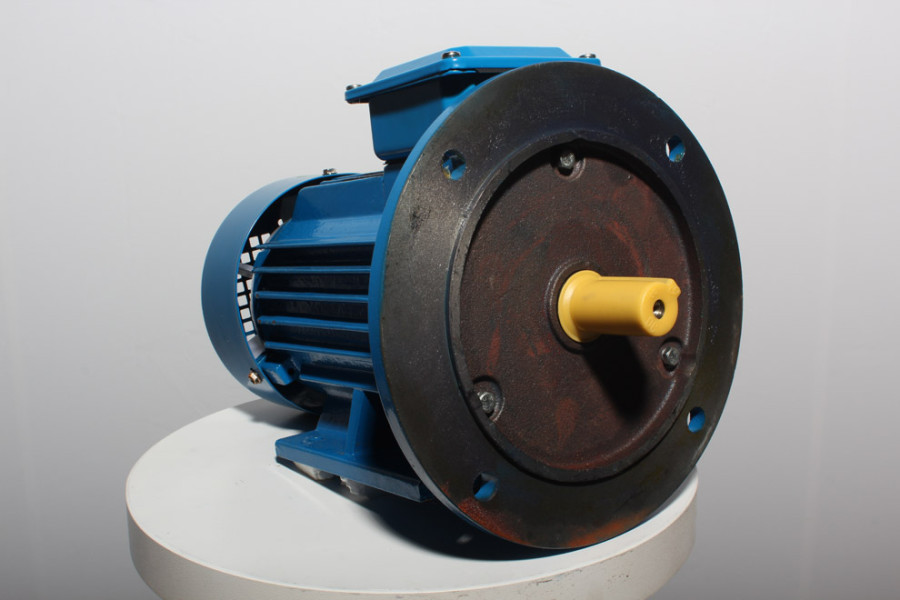

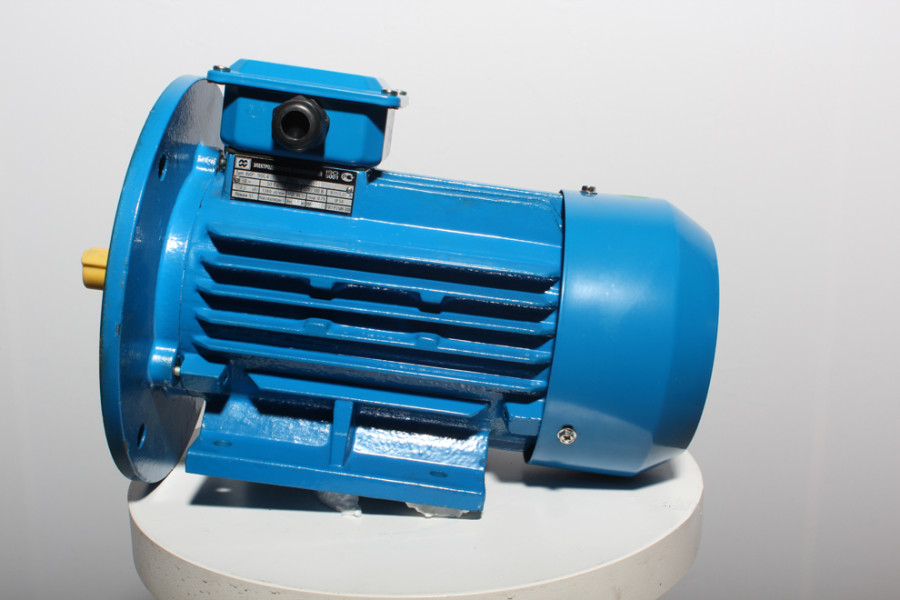

При необхідності, замовити електродвигун АІР 90 L4 можна в виконаннях: IM3081 чистий фланець або IM2081 комбінований спосіб фланець + лапи. Ступінь захисту IP54.
Купити АІР 90 L4 можна в будь-яких необхідних модифікаціях.
Він взаємозамінний з такими електродвигунами інших заводів виробників та моделями старих серій, які вже не випускаються:
Тип (серія) АТ
Електродвигун АД 90 L4 виробництва ВАТ «Сібелектромотор» м. Томськ, Росія
Електродвигун АД 90 L4 виробництва ВАТ ДЕМЗ м. Дніпропетровськ, Україна
Тип (серія) А
Електродвигун А 90 L4 виробництва ВАТ «ELDIN» м. Ярославль, Росія
Тип (серія) АДМ
Електродвигун АДМ 90 L4 виробництва ВАТ «Уралелектро» м. Мідногорськ, Росія
Тип (серія) 5АІ
Електродвигун 5АІ 90 L4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург 5АІ, Росія
Тип (серія) АІР
Електродвигуни 90 L4 виробництва ВАТ «ПЕМЗ» м. Псков, Росія
Електродвигуни 90 L4 виробництва РУП «Могильовський завод «Електродвигун» м. Могильов, Білорусь
Електродвигуни 90 L4 виробництва РУП Поліссяелектромаш м. Лунинець, Білорусь
Електродвигуни 90 L4 виробництва ВАТ «HELZ» м. Харків, Україна
Електродвигуни 90 L4 виробництва ВАТ "Електромотор" м. Полтава, Україна.
Модель ел.двигуна
Габаритні розміри
Установочні і приєднувальні розміри
l30
h31
d30
d24
b10
l10
l31
d1
l1
b1
h5
h1
h
d10
d20
d25
l39
l20
d22
n
L
HD
AC
P
A
D
C
D
E
F
GA
GD
H
K
M
N
R
T
S
n
АІР 90 L4
380
245
185
250
140
125
56
24
50
8
27
7
90
10
215
180
0
4
15
4
Схеми габаритних розмірів при різних монтажнх виконаннях електродвигуна:
