Електродвигун АІР 80 B4

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2401
4 176₴
Знайшли дешевше?

Електродвигун АІР 80 B4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 80 B4 номінальна швидкість обертання 1500 обертів за хвилину.

Габарит (висота осі обертання вала): 80 мм; діаметр вала: 22 мм; потужність: 1.5 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:1.5
Об./хв:1500
n, об./хв:1390
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 80 B4
4 176₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 80 В4

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 80 В4 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 80 В4

  • можливість короткочасних механічних перевантажень;
  • простота конструкції;
  • простота пуску і легкість його автоматизації;
  • переважно постійна швидкість при різних навантаженнях;
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення;
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
  • корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 80 B4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
22
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
1.5
Об./хв
1500
n, об./хв
1390
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
77,5
Коефіцієнт потужності, cosφ
0,78
Маса, кг
19,5
Габарит (висота осі обертання), мм
80
Споживаний номінальний струм, Iн (А)
3,95
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,3
Ставлення пускового струму до номінального, Iпуск/Iн
6,2
Фазність
3-фазний

Асинхронний електродвигун АІР 80 B4

Асинхронний трифазний загальнопромисловий електродвигун АІР 80 В4 з частотою обертання ротора 1500 обертів за хвилину потужністю 1,5 кВт. Працює від мережі змінного струму 50 Гц (60 Гц - виготовляється під замовлення). Для використання в умовах помірного клімату У3. Можливі інші варіанти по кліматичному виконанню: помірний клімат У1-У5 (цифра вказує на категорію розміщення), для холодного клімату (ХЛ), морське (ОМ2), для тропічного клімату (Т). А також можливе виконання згідно особливих умов навколишнього середовища: хімічностійкого виконання, підвищеної точності та ін.

Електродвигуни АІР 80 В4 виготовляються за стандартом ДЕСТ 2479-79. Ступінь захисту IP54 (підвищений захист від пилу і води). Корпус виготовлений з силумінового сплаву, під замовлення можливе виготовлення з сірого чавуну. Обмотка якісна мідна, ступінь захисту F - обмотка пролакованна таким чином, що витримує нагрівання до пікової температури 150°С.

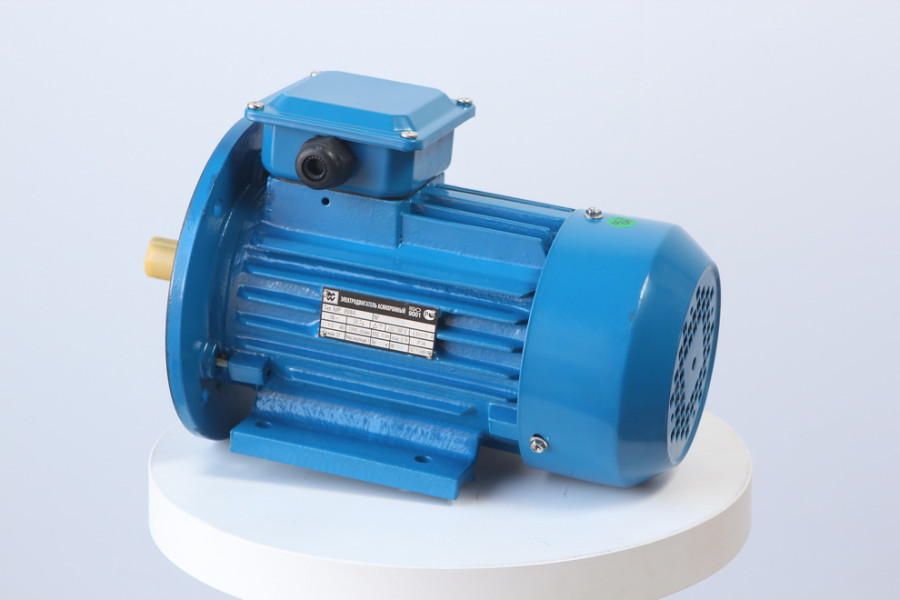

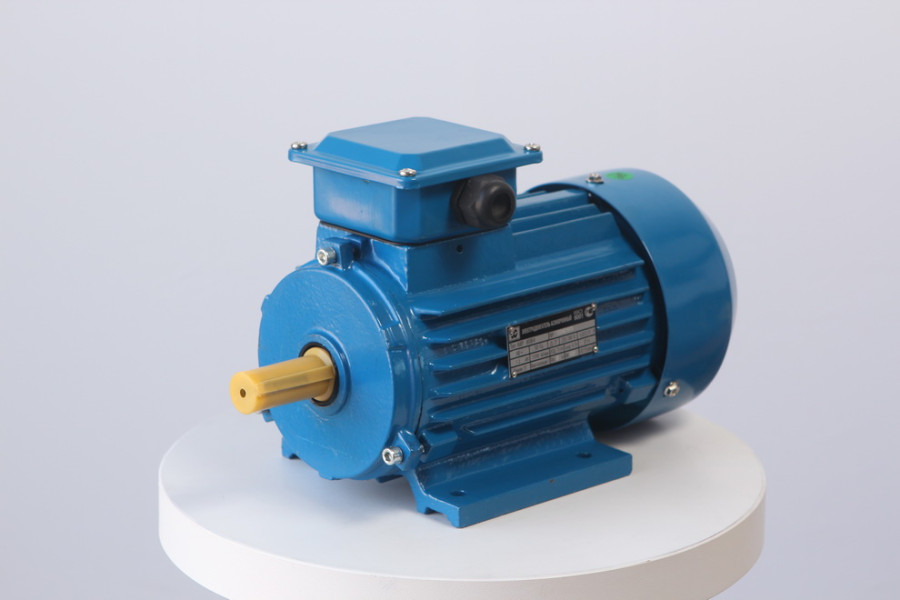

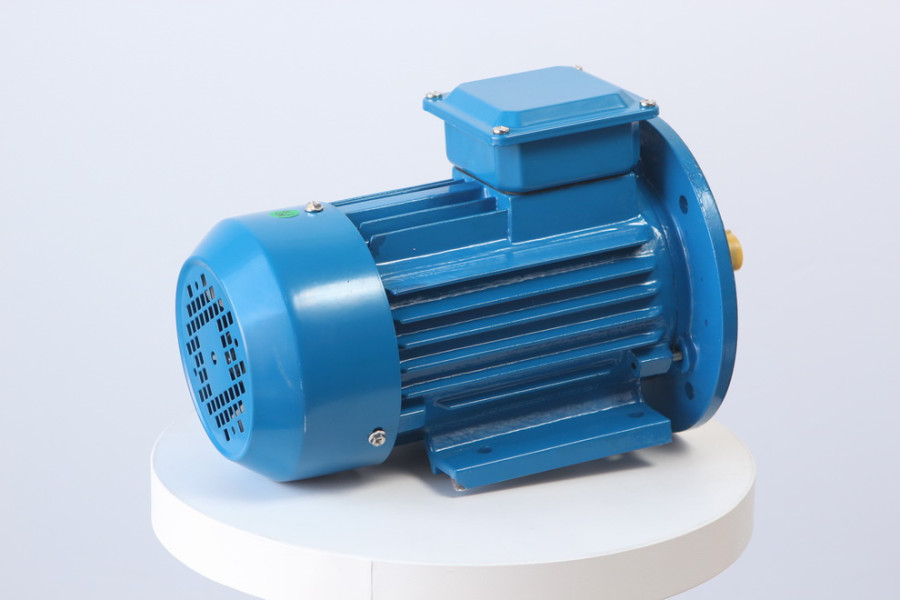

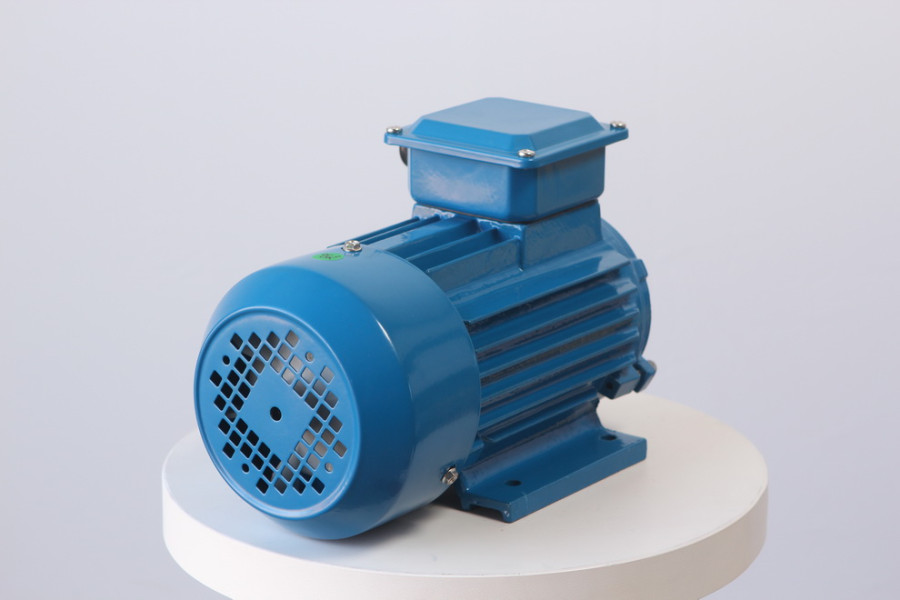

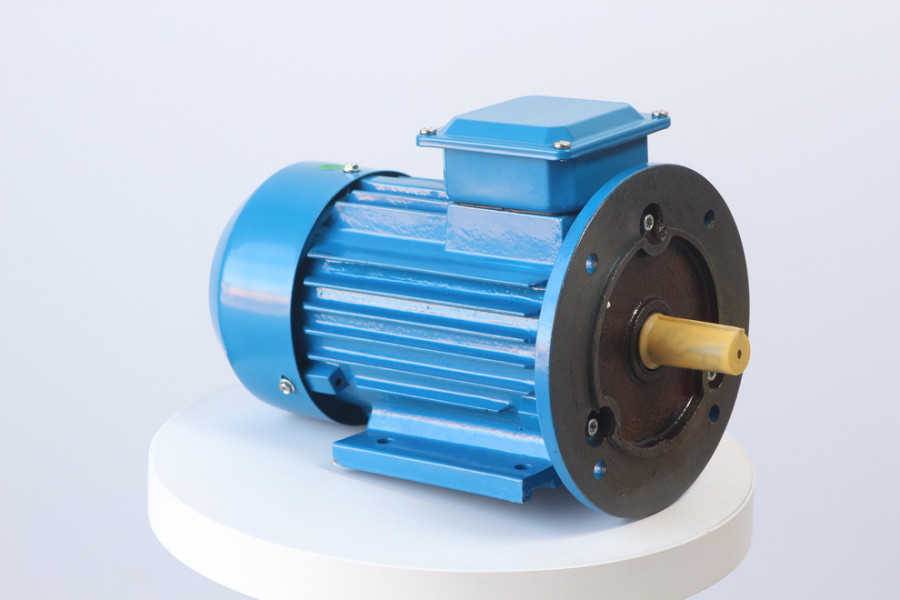

Діаметр вала електродвигуна D1 = 22 мм. ККД = 77,5%, cosφ = 0,78. Маса 19,5 кг. На електродвигун АІР 80 В4 ціна вказана в монтажному виконанні IМ1081, тобто спосіб кріплення - на лапах. Якщо потрібно закріпити двигун іншими способами (наприклад, кріплення для монтажу на стіну), то можливо інше монтажне виконання: IM3081 чистий фланець або IM2081 комбінований спосіб фланець + лапи

Розшифровка умовних позначень:

  • А - асинхронний
  • І - за стандартом «Інтерелектро»
  • Р (або С) - прив'язка потужності двигуна до установочно-приєднувальним розмірам за стандартом РС3031-71; С: CENELEC
  • 80 - висота осі вала обертання, мм
  • В - установочний розмір по довжині станини
  • 4 - число полюсів.

Електродвигун АІР 80 В4 взаємозамінний з такими типами електродвигунів інших виробників:

Українські:

  • Серія (тип) АІР, електродвигун АІР 80 В4 виробництва ВАТ «HELZ» м. Харків.
  • Серія (тип) АІР Електродвигуни 80 В4 виробництва ВАТ "Електромотор" м. Полтава.
  • Серія (тип) Електродвигун АТ 80 В4 виробництва ВАТ ДЕМЗ м. Дніпропетровськ.

Російські:

  • Серія (тип) артеріального тиску, електродвигун АТ 80 В4 виробництва ВАТ «Сібелектромотор» м. Томськ.
  • Серія (тип) А, електродвигун А 80 В4 виробництва ВАТ «ELDIN» м. Ярославль.
  • Серія (тип) 5А, електродвигун 5А 80 В4 виробництва ВАТ «ВЕМЗ» м. Володимир.
  • Серія (тип) АДМ, електродвигун АДМ 80 В4 виробництва ВАТ «Уралелектро» м. Медногорск.
  • Серія (тип) АІР, електродвигун АІР 80 В4 виробництва ВАТ «ПЕМЗ» м. Псков.
  • Серія (тип) 5АІ, електродвигун 5АІ 80 В4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург.

Білоруські:

  • Серія (тип) АІР, електродвигун АІР 80 В4 виробництва ВАТ «Моселектромаш» м. Лобня АІР
  • Серія (тип) АІР, електродвигун АІР 80 В4 виробництва РУП «Могильовський завод «Електродвигун» м. Могилів.


Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 80 B4 350 230 176 200 125 100 50 22 50 6 24,5 6 80 10 165 130 0 3,5 12 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
