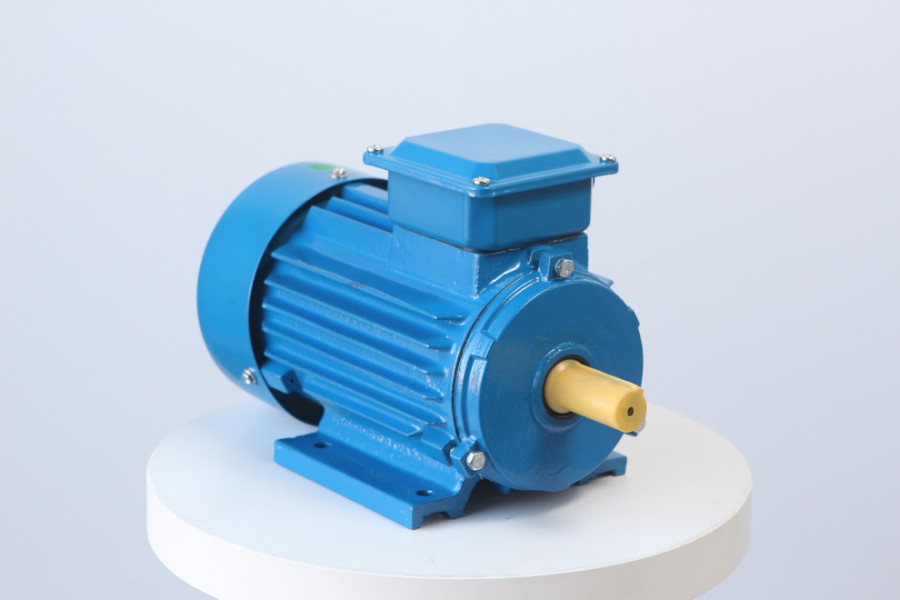

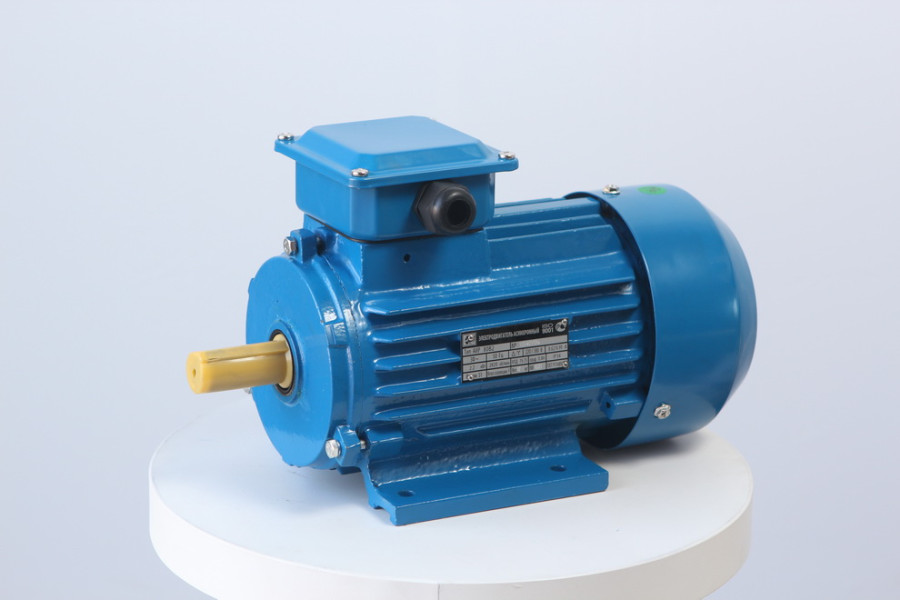

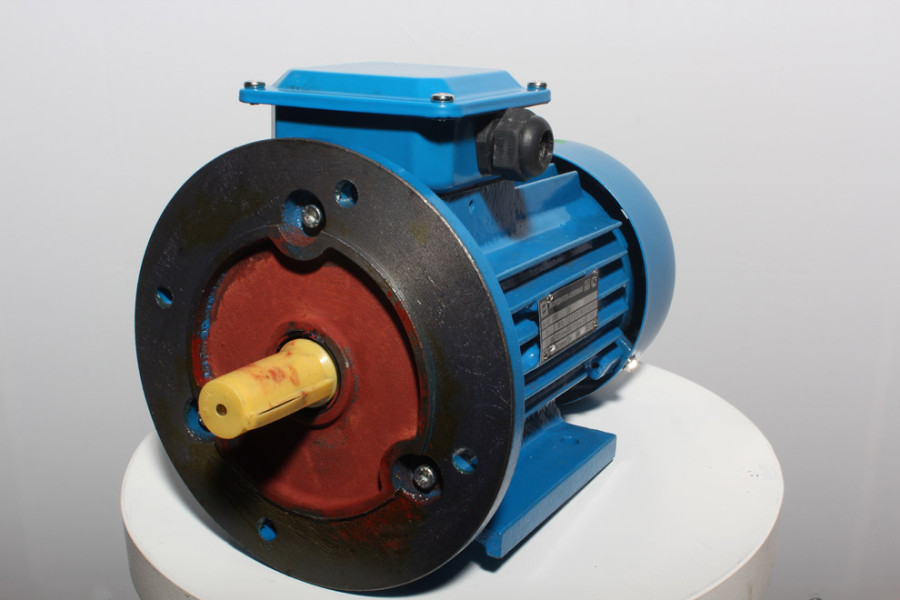

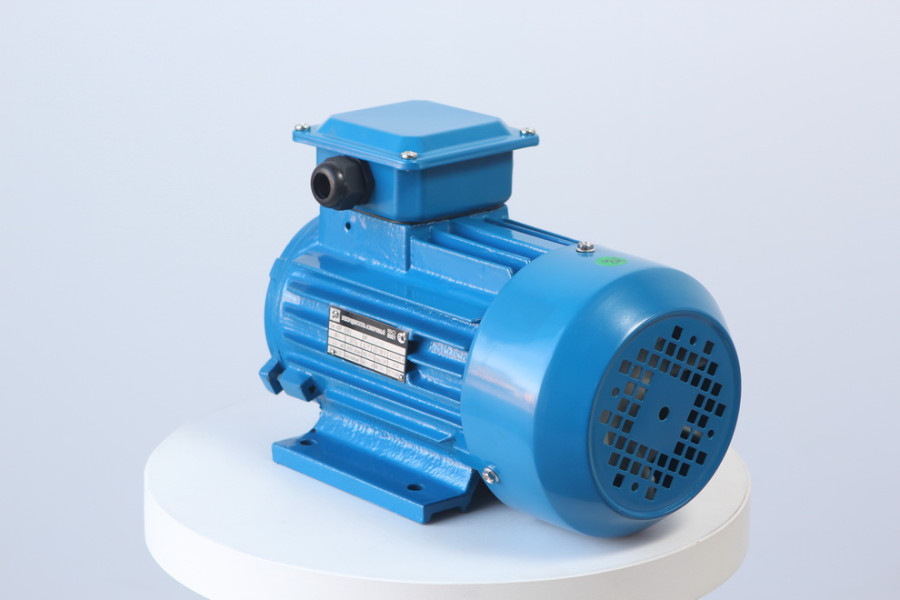

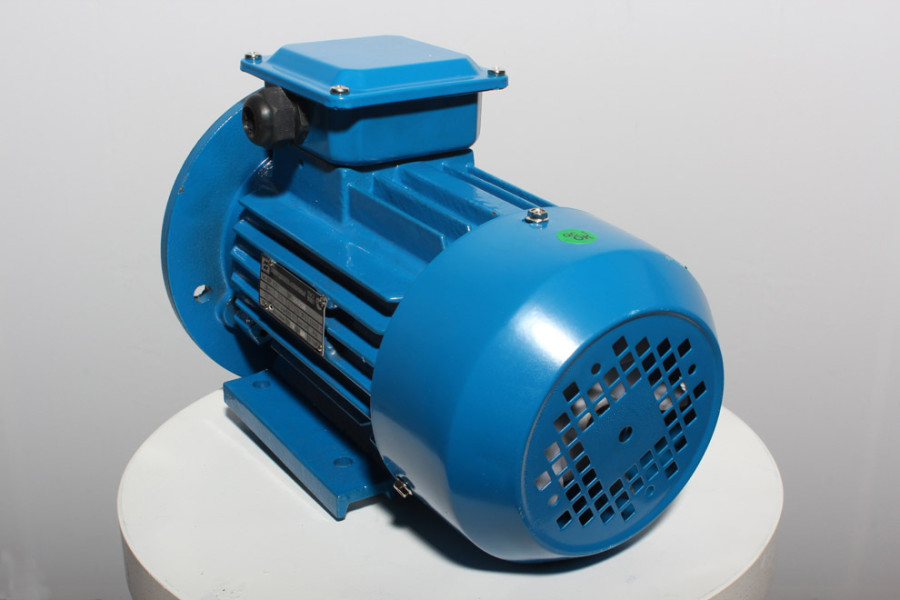

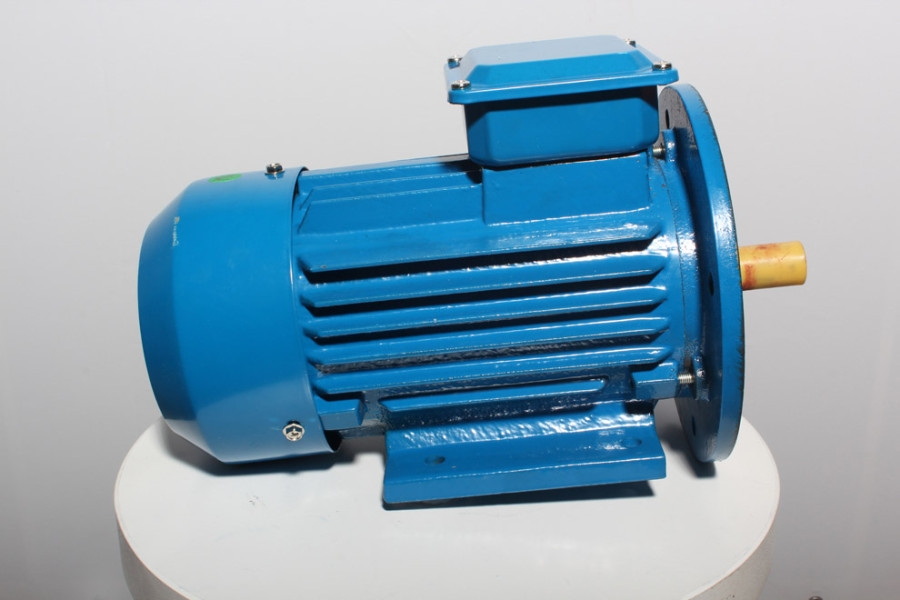

Електродвигун АІР 80 B2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2387
4 176₴
Знайшли дешевше?

Електродвигун АІР 80 B2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 80 B2 номінальна швидкість обертання 3000 обертів за хвилину.

Габарит (висота осі обертання вала): 80 мм; діаметр вала: 22 мм; потужність: 2.2 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:2.2
Об./хв:3000
n, об./хв:2840
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 80 B2
4 176₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 80 B2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 80 B2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин.
Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 80 B2

  • можливість короткочасних механічних перевантажень
  • простота конструкції
  • простота пуску і легкість його автоматизації
  • переважно постійна швидкість при різних навантаженнях
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів
  • корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 80 B2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
22
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
2.2
Об./хв
3000
n, об./хв
2840
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
80,6
Коефіцієнт потужності, cosφ
0,85
Маса, кг
19,5
Габарит (висота осі обертання), мм
80
Споживаний номінальний струм, Iн (А)
5
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
7,0
Фазність
3-фазний

Асинхронний електродвигун АІР 80 B2

Двигун АІР 80 B2 відноситься до загальнопромислових - найпоширенішим з усіх застосовуваних в якості приводу механізмів для усіх сфер виробничої діяльності. Це асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В. У пристрої двигунів АІР два основних елементи - ротор і статор. По внутрішній стороні статора зроблені пази, куди вкладається пролакованна мідна обмотка, яка насичується трифазним струмом. Ротор - обертова частина. У двигуна АІР 80 B2 номінальна швидкість обертання 3000 обертів за хвилину. Статор і ротор збираються з штампованих листів. Корпус двигунів АІР потужністю від 1,5 кВт відливається з сірого чавуну для надійності використання. Під замовлення двигун АІР 80 B2 - 2,2 кВт може бути виготовлений з корпусом з більш дешевого силумінового сплаву.

Характеристики електродвигуна АІР 80 B2

Основні габарити і приєднувальні розміри вказуються в маркуванні АІР 80 B2.

  • А - асинхронний
  • І - уніфікована серія в рамках міжнародної організації країн РЕВ «Інтерелектро»
  • Р - варіант ув'язки потужності двигуна, прийнятий у країнах СНД, за стандартом РС3031-71 (в Євросоюзі - С)
  • 80 - висота осі обертання, мм
  • В - установочний стандартний розмір (довгий, або друга довжина) по довжині сердечника
  • 2 - число полюсів

Число пар полюсів електродвигуна АІР 80 B2 2р = 2.

Діаметр вала d1 = 22 мм.

У базовому виконанні двигун призначений для використання в умовах помірного клімату У при категорії розміщення 3. Температура навколишнього повітря від -45 до +40°С, відносна вологість - 100% при 25°С.

Ступінь захисту електродвигуна - IP54 підвищений захист від попадання вологи і пилу.

Ступінь захисту струмовводу IP55.

Ізоляція класу нагрівостійкості «F» - піковий нагрів обмотки до 150°С.

Електродвигун асинхронний АІР 80 B2 призначений для роботи в режимі S1-тривалий режим роботи, навантаження незмінне тривалий час для досягнення стабільності температури частин агрегату.

Показники енергоефективності АІР 80 B2: коефіцієнт корисної дії ККД = 80,6%; рівень реактивних струмів cosφ = 0,85, що значно знижує можливість перенапруги.

Замовити можна будь-які модифікації двигуна (Б - з вбудованим температурним захистом; С - для застосування в сільському господарства; П - з підвищеною точністю за установочними розмірами; Х2 - хімічностійкого виконання), також будь-які варіанти кліматичного використання (У, Т, ХЛ та ін), категорії розміщення 1-5.

Список взаємозамінних з АІР 80 B2 електродвигунів:

  • Асинхронні двигуни АІР 80 В2 виробництва ВАТ «Моселектромаш» м. Лобня, серія АІР;
  • Асинхронні двигуни АІР 80 В2 виробництва РУП «Могильовський завод« Електродвигун »м. Могильов, серія АІР;
  • Асинхронні двигуни АД 80 В2 виробництва ВАТ «Сібелектромотор» м. Томськ, серія АД;
  • Асинхронні двигуни А 80 В2 виробництва ВАТ «ELDIN» м. Ярославль, серія А;
  • Асинхронні двигуни 5А 80 В2 виробництва ВАТ «ВЕМЗ» м. Володимир, серія 5А;
  • Асинхронні двигуни АДМ 80 В2 виробництва ВАТ «Уралелектро» м. Медногорск, серія АДМ;
  • Асинхронні двигуни АІР 80 В2 виробництва ВАТ «ПЕМЗ» м. Псков, серія АІР;
  • Асинхронні двигуни 5АІ 80 В2 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург; серія 5АІ;
  • Асинхронні двигуни АІР 80 В2 виробництва ВАТ «HELZ» м. Харків, серія АІР;
  • Асинхронні двигуни АІР 80 В2 виробництва ВАТ "Електромотор" м. Полтава; серія АІР;
  • Асинхронні двигуни АД 80 В2 виробництва ВАТ ДЕМЗ м. Дніпропетровськ; серія АД.


Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 80 В2 350 230 176 200 125 100 50 22 50 6 25 6 80 10 165 130 0 4 12 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
