Електродвигун АІР 71 B4

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2399
3 047₴
Знайшли дешевше?

Електродвигун АІР 71 B4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 71 B4 номінальна швидкість обертання 1500 обертів за хвилину.

Габарит (висота осі обертання вала): 71 мм; діаметр вала: 19 мм; потужність: 0.75 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:0.75
Об./хв:1500
n, об./хв:1360
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 71 B4
3 047₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 71 B4

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 71 B4 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин.
Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР71B4

  • можливість короткочасних механічних перевантажень
  • простота конструкції
  • простота пуску і легкість його автоматизації
  • переважно постійна швидкість при різних навантаженнях
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів
  • корпус виконаний з силумінового сплаву.
Характеристики
Основні
Модель
АІР 71 B4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
19
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
0.75
Об./хв
1500
n, об./хв
1360
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
71,3
Коефіцієнт потужності, cosφ
0,77
Маса, кг
9,6
Габарит (висота осі обертання), мм
71
Споживаний номінальний струм, Iн (А)
2,2
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
5,7
Фазність
3-фазний

Асинхронний електродвигун АІР 71 В4

Трифазні асинхронні електродвигуни комплектують механізми у сільському господарстві, машинобудуванні, системах промислової вентиляції, промислові насоси і т. д.

Асинхронний трьохфазний електродвигун АІР 71 В4 потужністю 0,75 кВт розрахований на тривалий режим роботи S1 при стабільному навантаженні тривалий час. Частота обертів до 1500 за хвилину, необхідна напруга 220/380 В, працює від мережі змінного струму частотою 50 Гц (в базовому виконанні, під замовлення - 60 Гц).

Характеристики електродвигуна асинхронного АІР 71 В4:

Електродвигуни АІР 71 В4 виготовляється за стандартом ДЕСТ 2479-79.

Кліматичне виконання У3 (інші варіанти під замовлення - Т, У1-5, ХЛ та ін.)

Діаметр вала D1 = 19 мм. Коефіцієнт корисної дії двигуна АІР 71 B4 становить 71,3%.

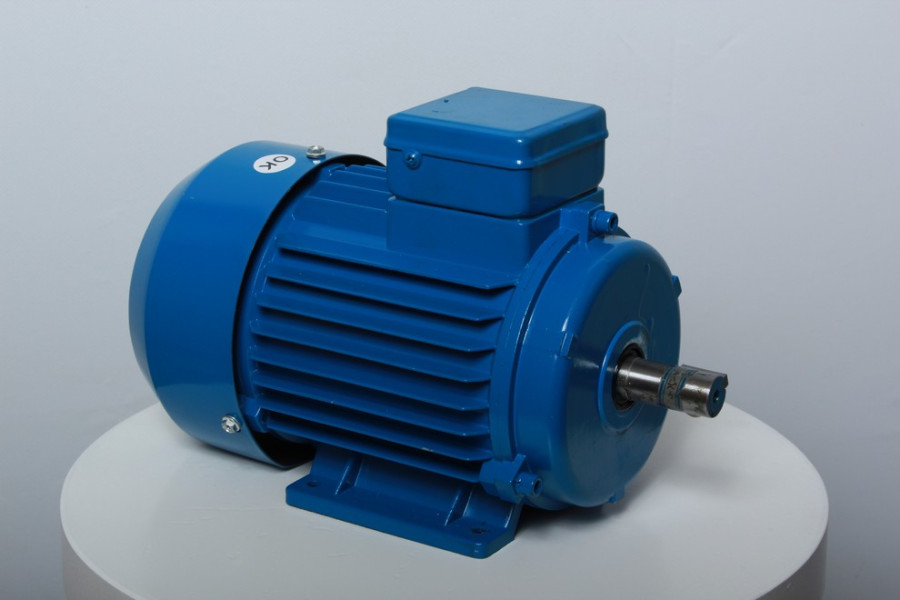

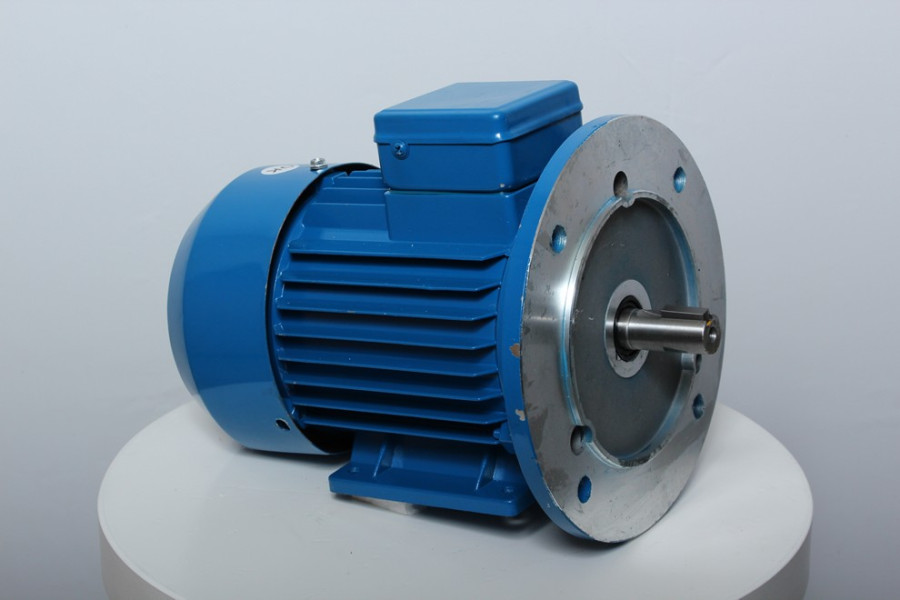

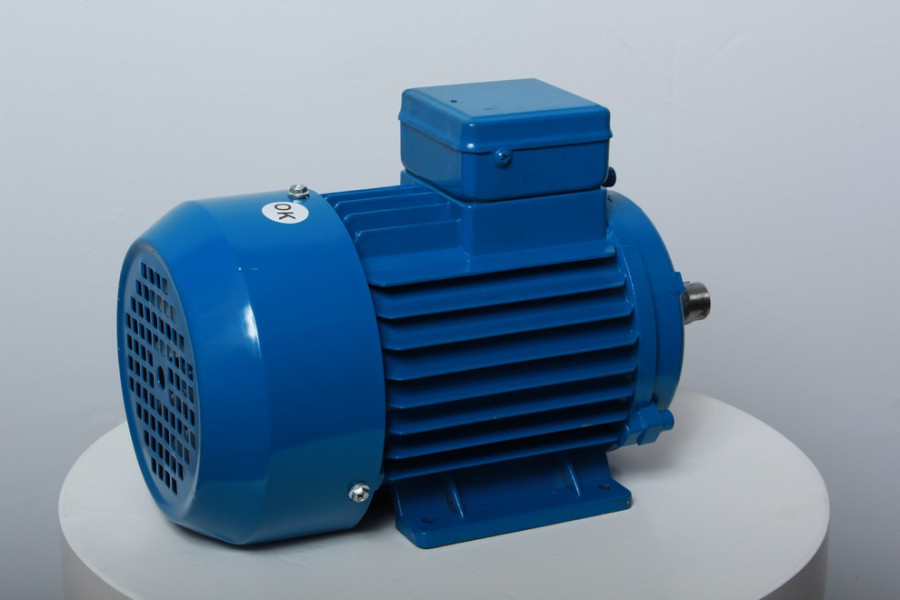

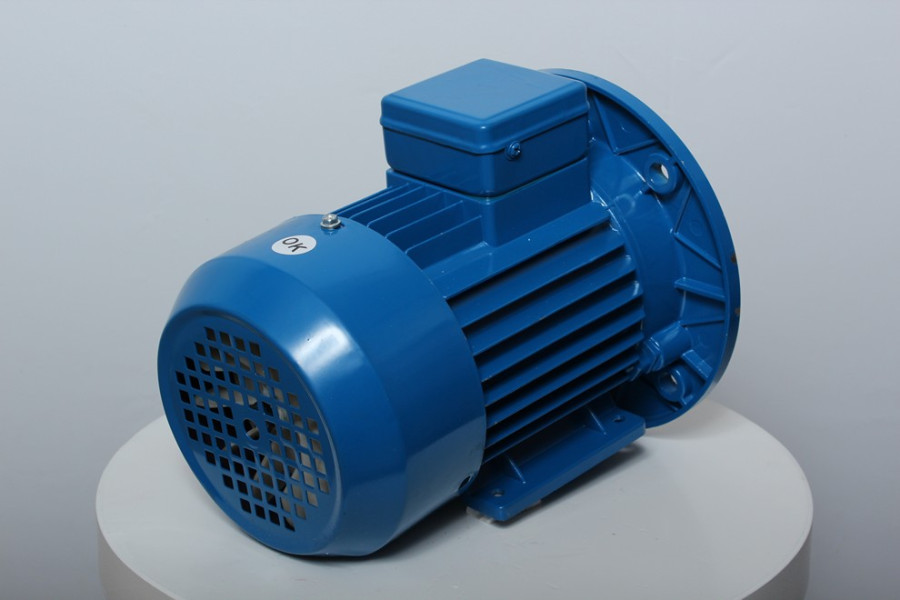

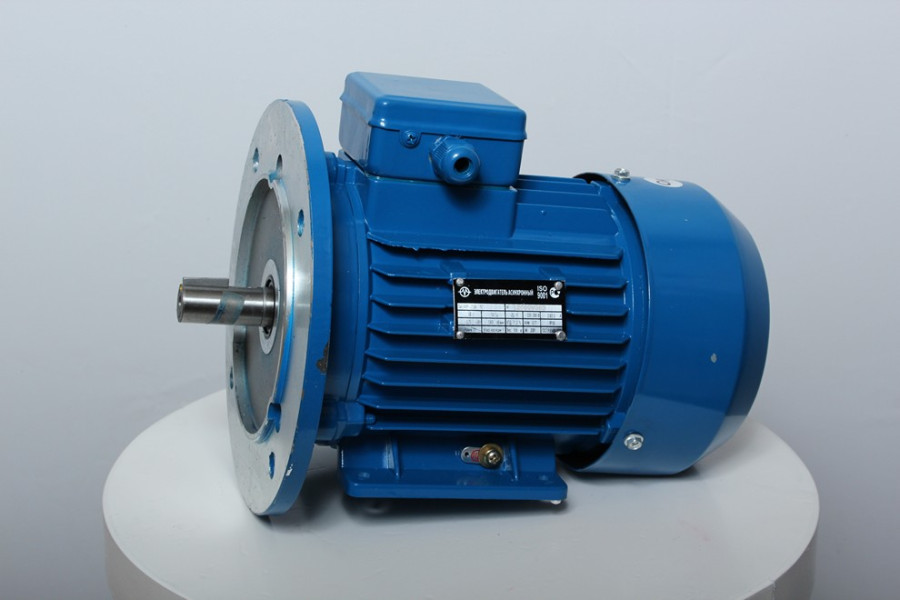

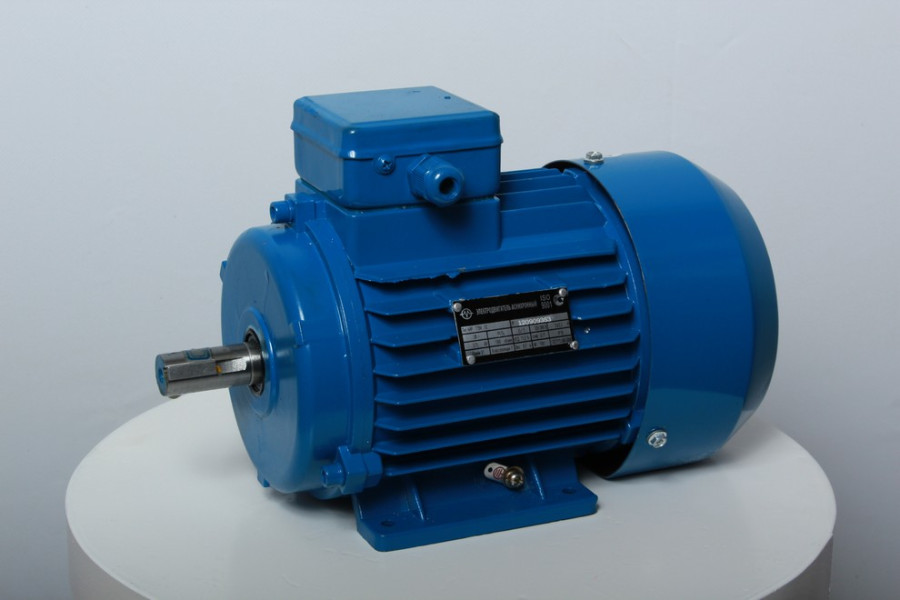

Рівень реактивних струмів cosφ = 0,77. Маса двигуна АІР 71 В4 дорівнює 9,6 кг. Електродвигун АІР 71 В4, ціна на який зазначена у виконанні за способом монтажу IМ1081 (на лапах), може бути також виготовлений в інших варіантах: IM3081 (фланець) і IM2081 (комбінований).

Клас нагрівостійкості F - мідна обмотка пролакованна таким чином, що здатна витримати пікову температуру нагрівання до 150°С.

Клас захисту IP54, під замовлення - IP55. Електродвигун АІР 71 В4 купити можна як у базовому виконанні серії, так і в будь-яких інших варіантах виконання (з підвищенним ковзанням, хімічностійких виконання, зі вбудованим термозахистом і т. д). Корпус з силумінового сплаву (з сірого чавуну - на замовлення).

Розшифровка умовних позначень АІР 71 В4:

  • А - асинхронний
  • І - уніфікований за стандартом «Інтерелектро»
  • Р (або С) - прив'язка потужності до установочно-приєднувальних розмірів за стандартом РС3031-71; С: CENELEC.
  • 71 - діаметр валу осі обертання в мм;
  • В - довжина сердечка статора;
  • 4 - частота полюсів (відповідно - 1500 оборотів ротора за хв.)

Електродвигун АІР 71 В4 повністю відповідає таким двигунам старих серій і серій інших заводів:

Російські заводи:

  • Електродвигун АД 71 В4 виробництва ВАТ «Сібелектромотор», м. Томськ. Тип (серія) АД.
  • Електродвигун А71 В4 виробництва ВАТ «ELDIN», м. Ярославль. Тип (серія) А.
  • Електродвигун АДМ71 В4 виробництва ВАТ «Уралелектро», м. Медногорск. Тип (серія) АДМ.
  • Електродвигун 5АІ 71 В4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург. Тип (серія) 5АІ.
  • Електродвигун АІР71 В4 виробництва ВАТ «Моселектромаш», м. Лобня. Тип (серія) АІР.

Білоруські заводи:

  • Електродвигун АІР71 В4 виробництва РУП «Могильовський завод «Електродвигун», м. Могильов. Тип (серія) АІР.
  • Електродвигуни 71 В4 виробництва РУП «Поліссяелектромаш», м. Лунинець. Тип (серія) АІР.

Українські заводи:

  • Електродвигуни 71 А4 виробництва ВАТ «HELZ», м. Харків. Тип (серія) АІР.
  • Електродвигуни 71 А4 виробництва ВАТ «Електромотор», м. Полтава. Тип (серія) АІР.

Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 71 В4 295 205 155 200 112 90 45 19 40 6 22 6 71 7 165 130 0 4 12 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
