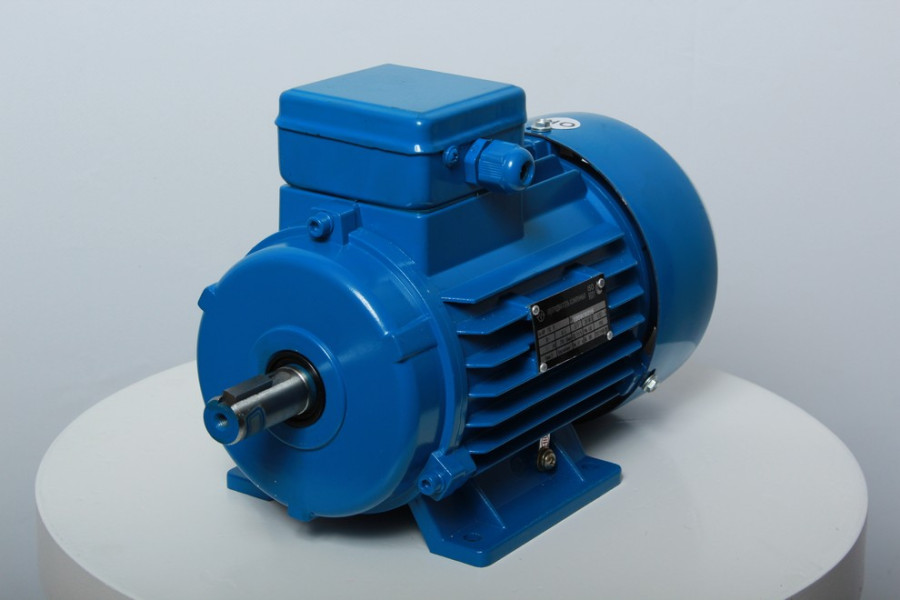

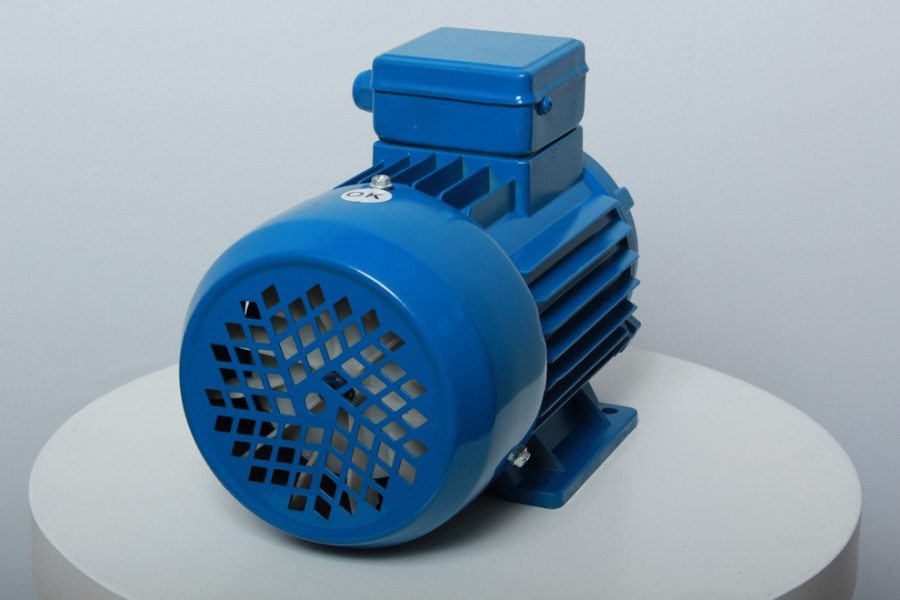

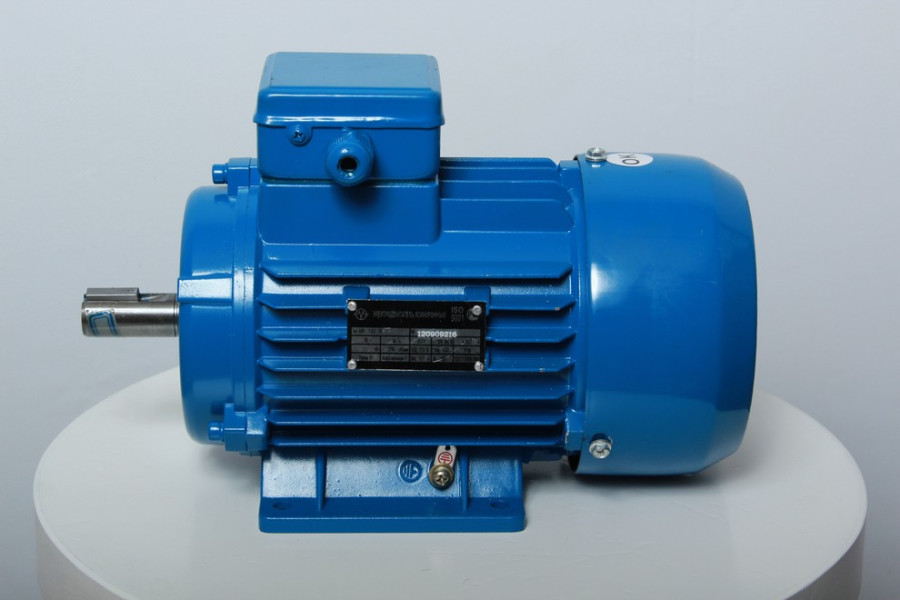

Електродвигун АІР 71 B2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2385
3 273₴
Знайшли дешевше?

Електродвигун АІР 71 B2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 71 B2 номінальна швидкість обертання 3000 обертів за хвилину.

Габарит (висота осі обертання вала): 71 мм; діаметр вала: 19 мм; потужність: 1.1 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:1.1
Об./хв:3000
n, об./хв:2790
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 71 B2
3 273₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 71 B2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 71 B2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин.
Конструктивні виконання і спосіб монтажу виготовлені згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 71 B2

  • можливість короткочасних механічних перевантажень
  • простота конструкції
  • простота пуску і легкість його автоматизації
  • переважно постійна швидкість при різних навантаженнях
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникають перевантаженнях отримана шляхом значного збільшення кратності пускових моментів
  • корпус виконаний з силумінового сплаву.
Характеристики
Основні
Модель
АІР 71 B2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
19
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
1.1
Об./хв
3000
n, об./хв
2790
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
77,6
Коефіцієнт потужності, cosφ
0,83
Маса, кг
9,6
Габарит (висота осі обертання), мм
71
Споживаний номінальний струм, Iн (А)
2,7
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
6,7
Фазність
3-фазний

Асинхронний електродвигун АІР 71 B2

АІР 71 B2 - трифазний асинхронний електродвигун загальнопромислового призначення. Серія АІР займає найбільшу частку ринку, так як ці електродвигуни прості в конструкції і надійні в експлуатації при відносно невисокій вартості.

Характеристики електродвигуна АІР 71 B2:

Двигун АІР 71 B2 з короткозамкненим ротором. Число полюсів 2р = 2.

Потужність електродвигуна 1,1 кВт, його частота обертання 3000 об./хв.

Типорозміри і розшифровка абревіатури АІР 71 B2 відповідно стандартизації:

  • А - двигун асинхронний
  • І - уніфікована серія (І - «Інтерелектро», міжнародна організація країн РЕВ)
  • Р - варіант ув'язки потужностей в країнах СНД, стандарту РС3031-71 (або С - за євростандартом CENELEC-DOCUMENT 28/64)
  • 71 - основний габарит, висота осі обертання в міліметрах
  • В - довжина сердечника довга (А - коротка, перша довжина, В - довга, друга довжина) при збереженні установочного розміру
  • 2 - два полюси.

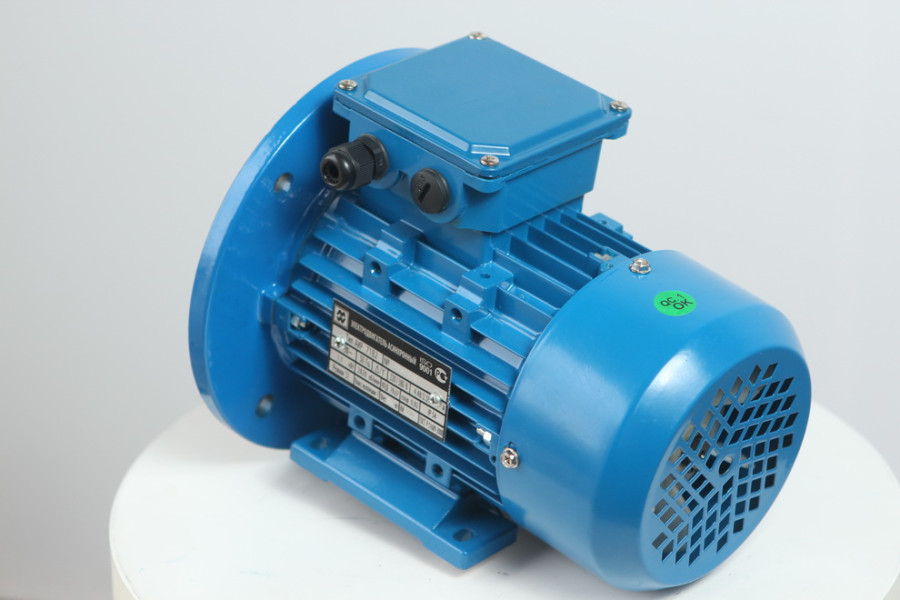

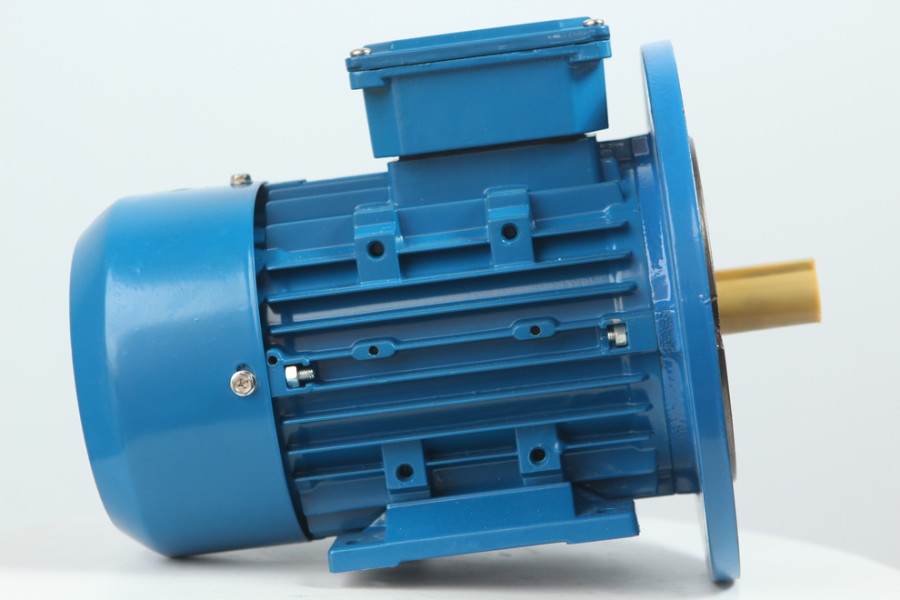

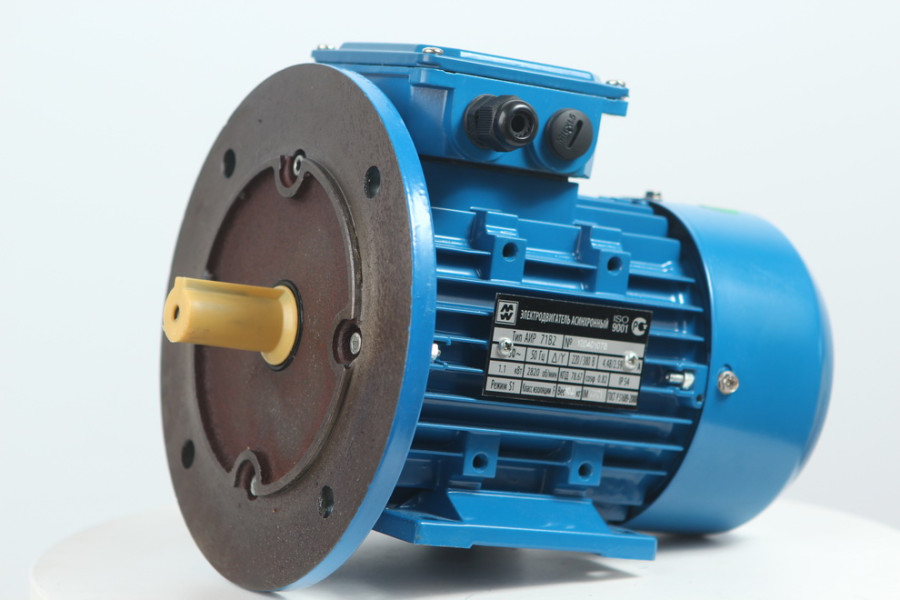

    Конструктивне виконання, якому відповідає ціна на електродвигун АІР 71 В2 в прайсі - «на лапах». Якщо потрібна установка двигуна на стіну або інші нестандартні варіанти установки, то є інші варіанти монтажного виконання під замовлення, з надбавкою до вартості (фланець, лапи + фланець).

    Кліматичне виконання за умовами навколишнього середовища АІР 71 В2 - помірний клімат У, категорія розміщення 3.

    Отже, враховуючи кліматичне і монтажне виконання, вказана ціна на електродвигун АІР 71 В2 IM1081 У3.

    Інші технологічні та характеристики:

    Показники енергоефективності ковзання: ККД = 77,6%, рівень реактивних струмів cosφ = 0,83.

    Діаметр вала d1 = 19 мм.

    Корпус виготовлений з силумінового сплаву. Використовується якісна мідна обмотка, вона пролакованна таким чином, що витримує піковий нагрів до 150° С (ізоляція класу нагрівостійкості «F»).

    Ступінь захисту електродвигуна АІР 71 - IP54, підвищений захист від попадання пилу і води. Ступінь захисту струмовведення IP55.

    Режим роботи - S1 тривалий, при стабільному навантаженні.

    Електродвигун виготовлений для роботи від мережі частотою змінного струму 50 Гц, на напругу 220/380 В.

    Електродвигуни 71 В2 не призначений для роботи в вибухонебезпечному середовищі. Можливі різні модифікації електродвигунів в залежності від умов навколишнього середовища і необхідного конструктивного виконання.

    Електродвигун трифазний асинхронний АІР 71 B2 взаємозамінний з такими двигунами різних серій виробників країн СНД:

    • Електродвигун АД 71 В2 виробництва ВАТ «Сібелектромотор», РФ, м. Томськ. Серія (Тип) АД.
    • Електродвигуни асинхронні трифазні А71 В2 виробництва ВАТ «ELDIN», РФ, м. Ярославль. Серія (Тип) А.
    • Електродвигуни асинхронні трифазні АДМ 71 В2 виробництва ВАТ «Уралелектро», м. Мідногорськ. Серія (Тип) АДМ.
    • Електродвигуни асинхронні трифазні 5АІ 71 В2 виробництва ТОВ «ЕЛКОМ», РФ, м. Санкт-Петербург. Серія (Тип) 5АІ.
    • Електродвигуни асинхронні трифазні АІР 71 В2 виробництва ВАТ «Моселектромаш», Білорусь, м. Лобня. Серія (Тип) АІР.
    • Електродвигуни асинхронні трифазні АІР 71 В2 виробництва РУП «Могильовський завод «Електродвигун», Білорусь, м. Могильов. Серія (Тип) АІР.
    • Електродвигуни асинхронні трифазні АІР 71 В2 виробництва РУП «Поліссяелектромаш», Білорусь, м. Лунинець. Серія (Тип) АІР.
    • Електродвигуни асинхронні трифазні АІР 71 В2 виробництва ВАТ «HELZ», Україна, м. Харків. Тип (серія) АІР.
    • Електродвигуни 71 В2 виробництва ВАТ «Електромотор», Україна, м. Полтава. Серія (Тип) АІР.


Модель
ел.двигуна
Габаритні розміри Установочні і приеднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 71 В2 295 205 155 200 112 90 45 19 40 6 22 6 71 7 165 130 0 4 12 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри электродвигуна

Габаритні розміри электродвигуна

Габаритні розміри электродвигуна
