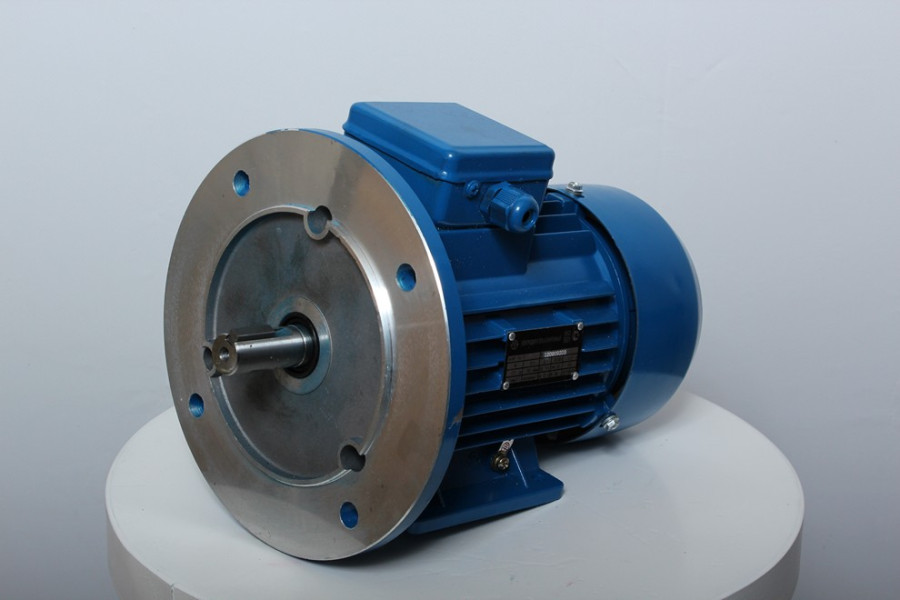

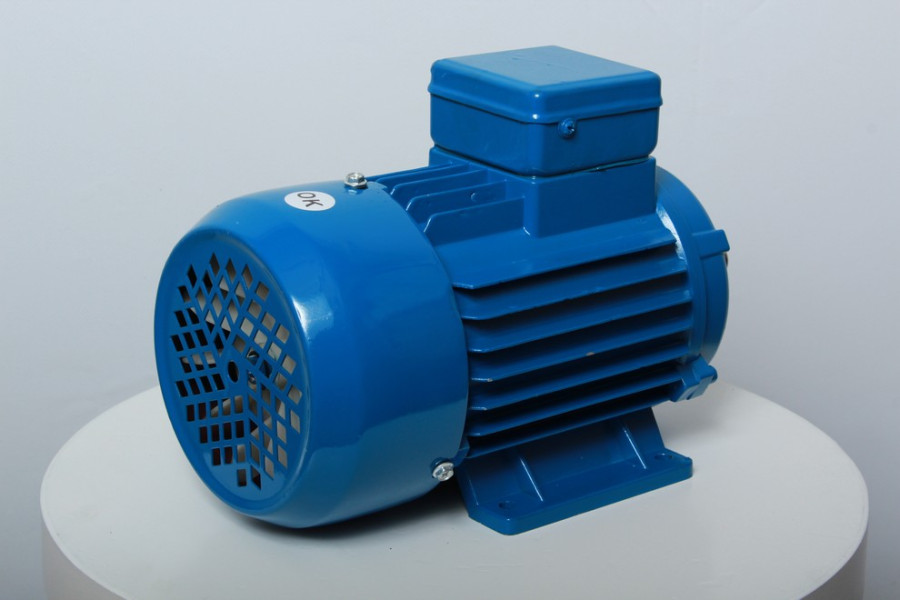

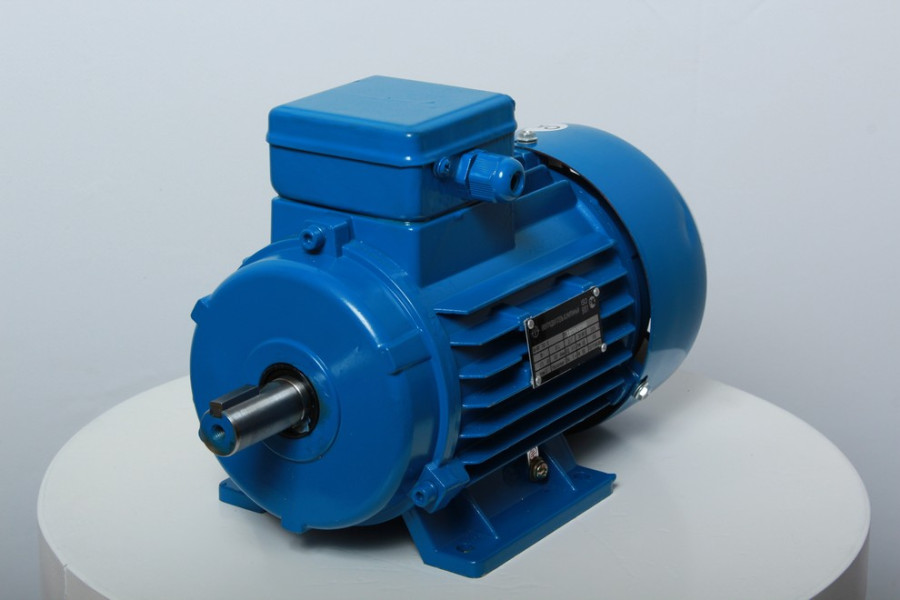

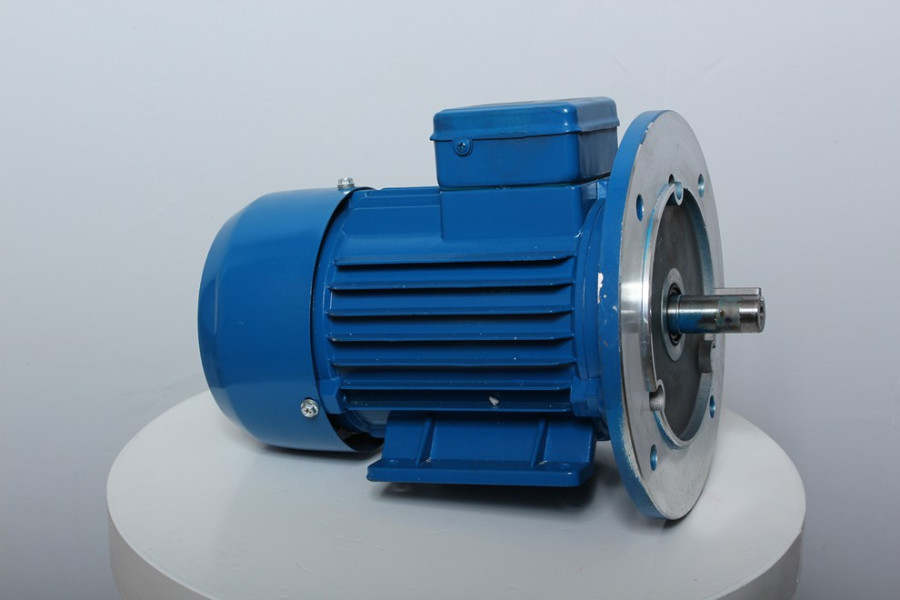

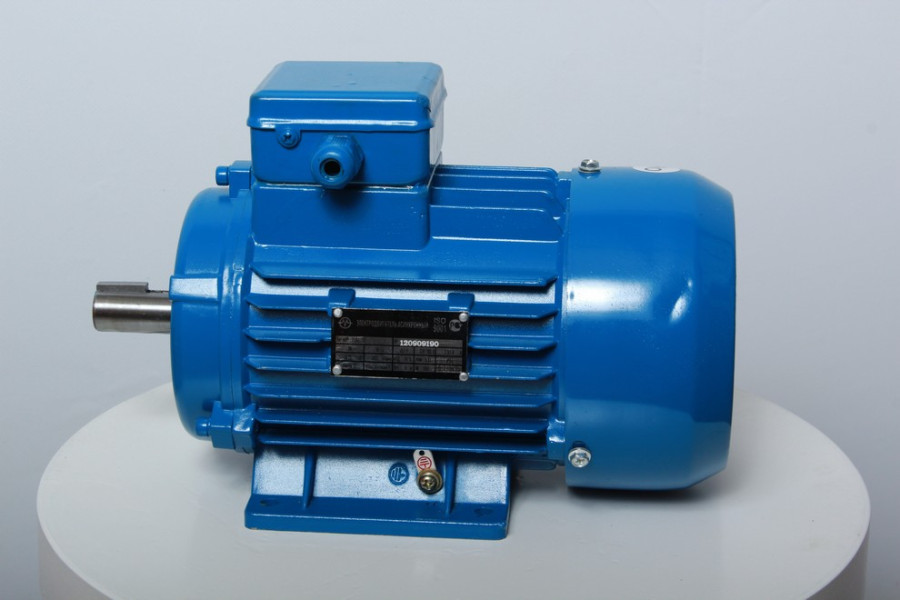

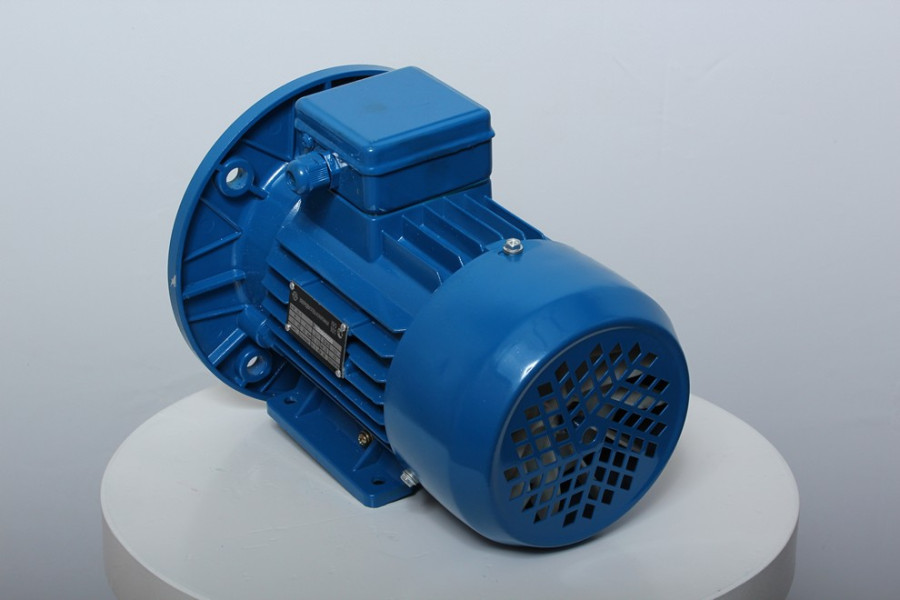

Електродвигун АІР 71 A2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2384
2 709₴
Знайшли дешевше?

Електродвигун АІР 71 A2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 71 A2 номінальна швидкість обертання 2740 обертів за хвилину.

Габарит (висота осі обертання вала): 71 мм; діаметр вала: 19 мм; потужність: 0.75 кВт; кліматичне виконання: УЗ; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:0.75
Об./хв:2740
n, об./хв:2740
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 71 A2
2 709₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 71 А2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 71 А2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин.
Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 71 А2

  • можливість короткочасних механічних перевантажень
  • простота конструкції
  • простота пуску і легкість його автоматизації
  • переважно постійна швидкість при різних навантаженнях
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях, отримана шляхом значного збільшення кратності пускових моментів
  • корпус виконаний з силумінового сплаву.
Характеристики
Основні
Модель
АІР 71 A2
Тип електродвигуна
асинхроний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
19
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
0.75
Об./хв
2740
n, об./хв
2740
Кліматичне виконання
УЗ
Клас захисту пристрою, IP
54
ККД, %
75
Коефіцієнт потужності, cosφ
0.83
Маса, кг
9
Габарит (висота осі обертання), мм
71
Споживаний номінальний струм, Iн (А)
2.2
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2.3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2.2
Ставлення пускового струму до номінального, Iпуск/Iн
6.1
Фазність
3-фазний

Асинхронний електродвигун АІР 71 А2

Серія - стандартизована АІР. Приєднувальні і габаритні розміри відповідають потужності 0,75 кВт і частоті 3000 об./хв.

Електродвигуни АІР з короткозамкненим ротором вигідні у вартості, надійні в експлуатації, тому на них припадає 90% ринку електродвигунів для різних галузей промисловості.

Характеристики електродвигуна трифазного асинхронного АІР 71 А2:

Розшифровка умовних позначень АІР 71 А2:

  • А - двигун асинхронний
  • І - розроблений в рамках «Інтерелектро»
  • Р - прив'язка потужності до установочно-приєднувальних розмірів згідно стандарту РС3031-71, прийнятому в країнах СНД (або С: CENELEC-DOCUMENT 28/64, прийнятому в країнах Євросоюзу)
  • 71 - висота осі обертання в мм
  • А - стандартний короткий установочний розмір по довжині сердечника короткий (перша довжина).

Кількість полюсів: число пар полюсів електродвигуна АІР 71 А2 2Р = 2.

Діаметр вала d1 = 19 мм.

Енергетичні характеристики двигуна АІР 71 А2: ККД = 74,0%.

Коефіцієнт потужності cosφ = 0,83.

Ступінь захисту двигуна IP54 - підвищена захист від попадання пилу і бризок води.

Ступінь захисту струмовводу IP55.

Клас нагрівостійкості мідної обмотки F.

Електродвигуни АІР 71 А2 працюють від мережі змінного струму частотою 50 Гц, напруга 220/380 В. Під замовлення можливе виготовлення двигуна для мережі f = 60Гц. Режим роботи, для якого призначений двигун АІР 71 А2 - S1 тривалий при стабільній навантаженні. Можливе виготовлення двигуна для іншого режиму за ДЕСТ 183-74.

Кліматичне виконання за умовами навколишнього середовища У3 (помірний клімат, категорія розміщення 3), можливі інші варіанти під замовлення, за ДЕСТ 15150-69. Корпус електродвигуна з силумінових сплавів (під замовлення - з сірого чавуну).

Електродвигунам АІР 71 А2 відповідають такі моделі різних серій з аналогічними габаритними і приєднувальними розмірами, потужністю і частотою:

  • Асинхронний двигун АД 71А2 виробництва ВАТ «Сібелектромотор» (РФ, м. Томськ). Серія АД.
  • Асинхронний двигун А71А2, виробництва ВАТ «ELDIN» (РФ, м. Ярославль). Тип (серія) А.
  • Асинхронний двигун АДМ71А2 виробництва ВАТ «Уралелектро» (РФ м. Медногорск). Серія АДМ.
  • Асинхронний двигун 5АІ 71 А2 виробництва ТОВ «ЕЛКОМ» (РФ м. Санкт-Петербург). Серія 5АІ.
  • Асинхронний двигун АІР 71 А2 виробництва ВАТ «Моселектромаш», (РФ м. Лобня). Серія АІР.
  • Асинхронний двигун АІР 71 А2 виробництва РУП «Могильовський завод« Електродвигун »(Республіка Білорусь, м. Могильов). Серія АІР.
  • Асинхронний двигун АІР 71 А2 виробництва РУП «Поліссяелектромаш» (Республіка Білорусь, м. Лунинець). Серія АІР.
  • Асинхронні двигуни 71 А2 виробництва ВАТ «HELZ» (Україна, м. Харків). Серія АІР.
  • Асинхронні двигуни АІР 71 А2 виробництва ВАТ «Електромотор» (Україна, м. Полтава). Серія АІР.

    Ціни на електродвигуни в прайсах ТОВ «Промислові вентилятори» найнижчі в Україні!


Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 71 А2 295 205 155 200 112 90 45 19 40 6 22 6 71 7 165 130 0 4 12 4

Схеми габаритних розмірів при різних монтажних виконаннях елктродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
