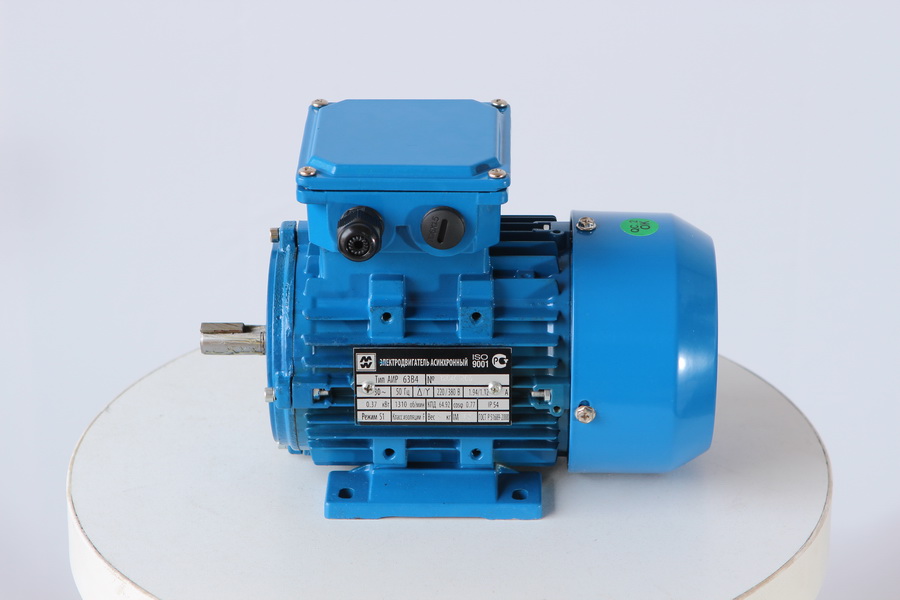

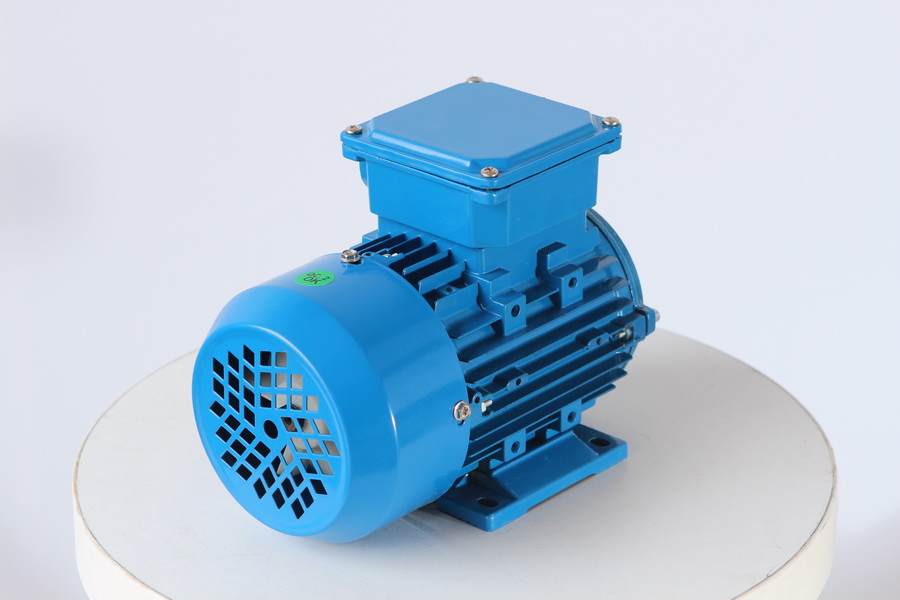

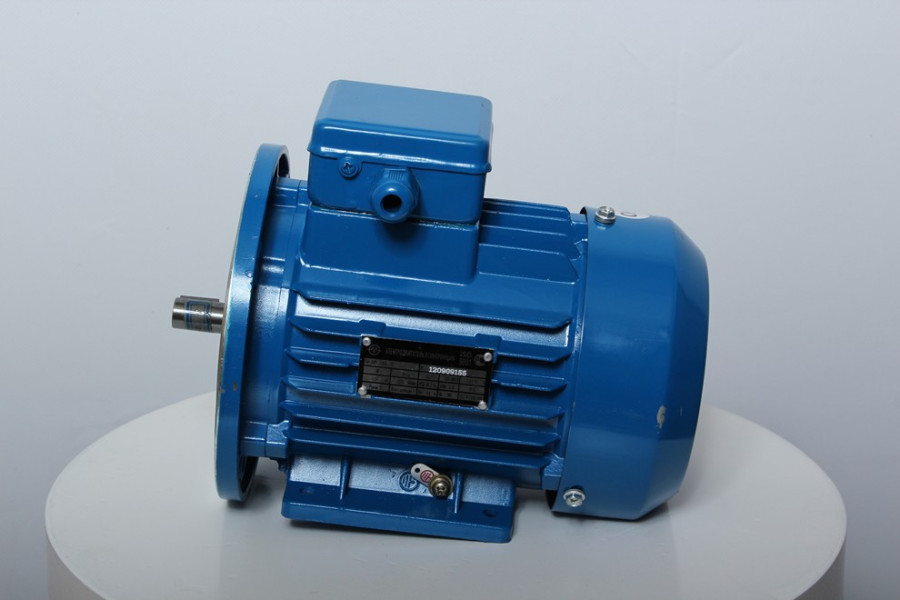

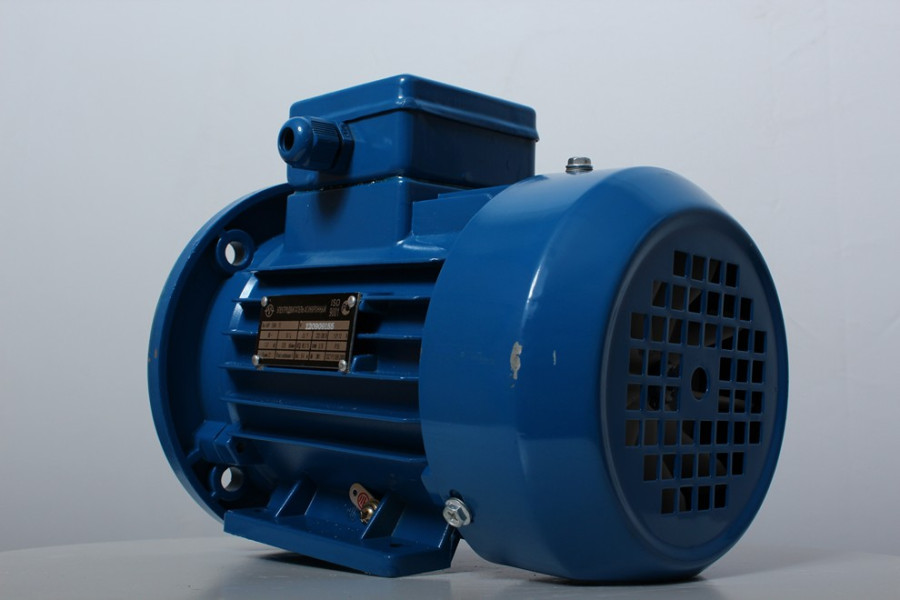

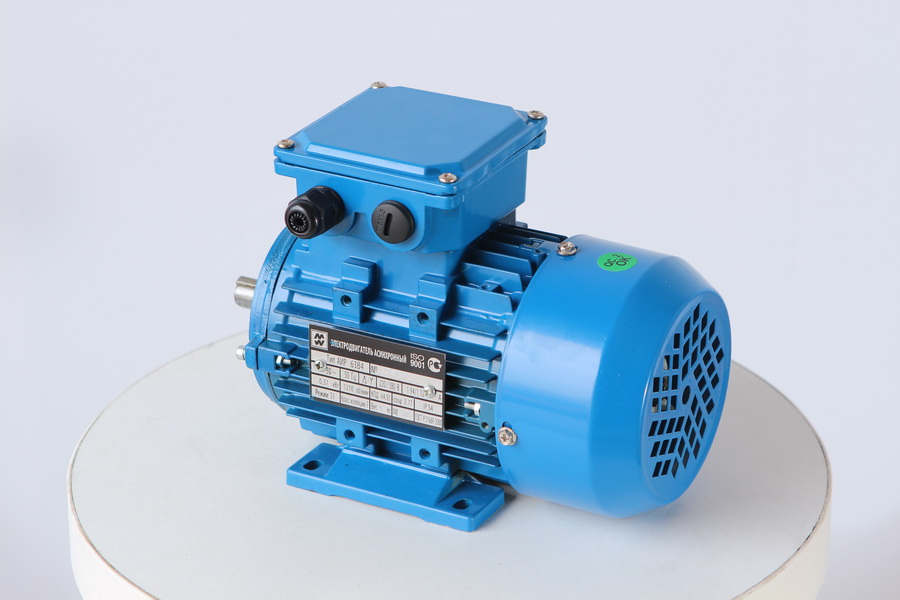

Електродвигун АІР 63 B4

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2397
2 596₴
Знайшли дешевше?

Електродвигун АІР 63 B4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 63 B4 номінальна швидкість обертання 1500 обертів за хвилину.

Габарит (висота осі обертання вала): 63 мм; діаметр вала: 14 мм; потужність: 0.37 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:0.37
Об./хв:1500
n, об./хв:1325
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 63 B4
2 596₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 63 B4

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 63 B4 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин.
Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 63 B4

  • можливість короткочасних механічних перевантажень
  • простота конструкції
  • простота пуску і легкість його автоматизації
  • переважно постійна швидкість при різних навантаженнях
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів
  • корпус виконаний з силумінового сплаву.
Характеристики
Основні
Модель
АІР 63 B4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
14
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
0.37
Об./хв
1500
n, об./хв
1325
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
66,3
Коефіцієнт потужності, cosφ
0,76
Маса, кг
6,4
Габарит (висота осі обертання), мм
63
Споживаний номінальний струм, Iн (А)
1,12
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,2
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,1
Ставлення пускового струму до номінального, Iпуск/Iн
5,1
Фазність
3-фазний

Асинхронний електродвигун АІР 63 B4

Електродвигуни АІР виробляються за стандартом ДЕСТ 2479-79. Ціна на АІР 63 B4 вказана в кліматичному виконанні У3 (помірний клімат, 3 - категорія розміщення). Під замовлення можливі інші модифікації: за умовами навколишнього середовища, точності установочних розмірів, з підвищеним пусковим моментом, підвищеним ковзанням, високошвидкісні двигуни АІР та ін., а також на частоту струму 60 Гц.

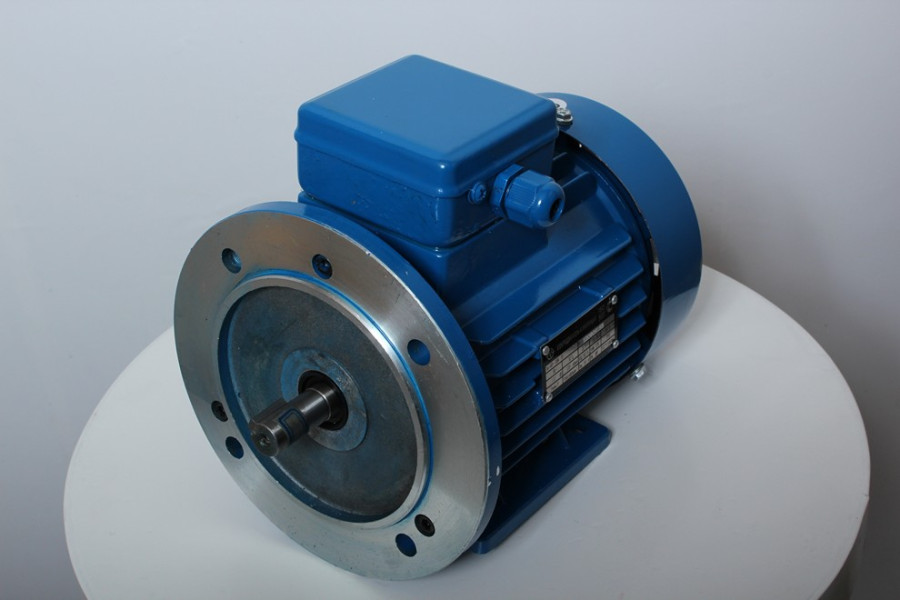

На електродвигун АІР 63 B4 ціна в прайсі вказана при виконанні за способом монтажу - на лапах IМ1081. Під замовлення: виконання IM3081 (фланець) і IM2081 (комбінований спосіб). Ціни на електродвигуни АІР в прайсі ТОВ «Промислові вентилятори» найбільш вигідні на ринку України, при найвищій якості.

Характеристики електродвигуна асинхронного АІР 63 B4:

Загальнопромисловий трифазний асинхронний електродвигун АІР 63 B4 працює від мережі змінного струму 50 Гц. Потужність електродвигуна 0,37 кВт, частота обертання ротора 1500 обертів за хвилину. Діаметр вала D1 = 14 мм. ККД електродвигуна АІР 63 B4 66,3%, а cosφ = 0,76 (рівень реактивних струмів). Режим роботи S1. Корпус з силумінового сплаву (з сірого чавуну - на замовлення). Обмотка мідна пролакована, клас ізоляції (нагрівостійкості) F - обмотка витримувати пікову температуру нагрівання до 150°С. Ступінь захисту IP54 (IP55 під замовлення).

Розшифровка АІР 63 B4:

  • А - асинхронний
  • І - уніфікований за стандартом «Інтерелектро»
  • Р (або С) - прив'язка потужності до установочно-приєднувальних розмірів (стандарт РС3031-71; С: CENELEC);
  • 63 - висота осі обертання електродвигуна становить 63 мм;
  • В - довжина сердечка статора;
  • 4 - число полюсів, йому відповідає частота обертання ротора 1500 об/хв.

Асинхронному трифазному електродвигуну АІР 63 B4 відповідають такі типи взаємозамінних електродвигунів:

  • серія (тип) АІРМ, загальнопромисловий електродвигун АІРМ 63 В4 виробництва ТОВ «ЕЛКОМ», м. Санкт-Петербург, Росія;
  • серія (тип) АИР, загальнопромисловий електродвигун АИР 63 В4, виробництва ВАТ «Моселектромаш», м. Лобня, Росія;
  • серія (тип) 5АІ, загальнопромисловий електродвигун 5АІ 63 В4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург, Росія;
  • серія (тип) АІР, загальнопромисловий електродвигун АІР 63 В4, виробництва виробництво РУП «Могильовський завод «Електродвигун», м. Могильов, Білорусь;
  • серія (тип) АІРМ, загальнопромисловий електродвигун АІРМ 63 В4 виробництва ВАТ «Електромотор», м. Полтава, Україна.

Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 63 В4 250 180 140 160 100 80 40 14 30 5 16 5 63 5,8 130 110 0 4 10 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
