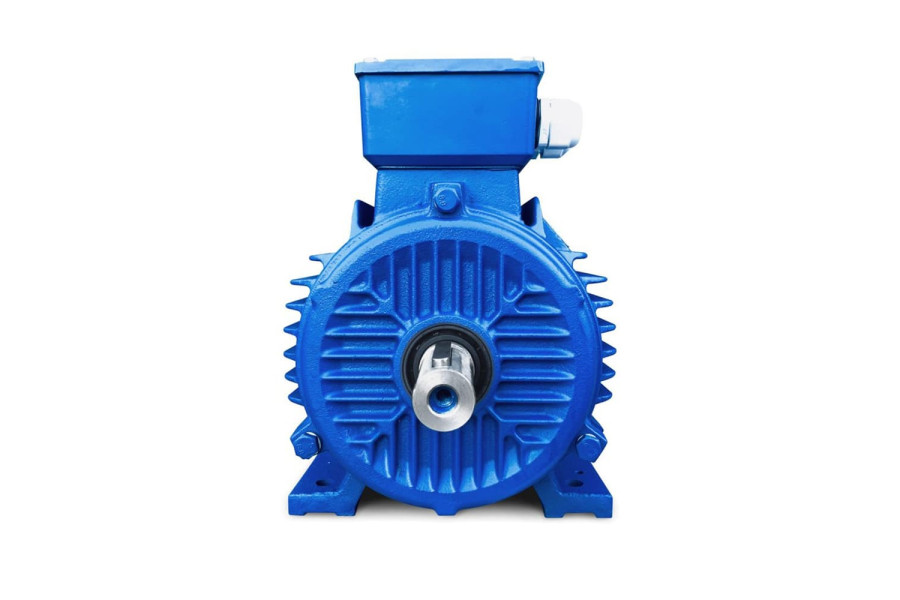

Електродвигун АІР 56 B2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2381
2 489₴
Знайшли дешевше?

Електродвигун АІР 56 В2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 56 В2 номінальна швидкість обертання 3000 обертів за хвилину.

Габарит (висота осі обертання вала): 56 мм; діаметр вала: 11 мм; потужність: 0.25 кВт; кліматичне виконання: УЗ; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:0.25
Об./хв:3000
n, об./хв:2720
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 56 B2
2 489₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 56 В2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 56 В2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різноманітних промислових пристроїв, механізмів і машин.
Конструктивні виконання і спосіб монтажа виконані згідно ДСТУ 2479-79.

Переваги асинхронного електродвигуна АІР 56 В2

  • можливість короткочасних механічних перенавантажень
  • простота конструкції
  • простота пуска и легкість його автоматизації
  • переважно постійна швидкість при різних навантаженнях
  • підвищено ККД (до 75%) за рахунок високої точності виконання
  • знижено рівень шума (до 55 дБ) за рахунок застосування високоточних підшипників
  • ступінь захисту IP54 електродвигунів забезпечує підвищенну захищенність оболонки електродвигуна від води і пилу
  • знижено рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі
  • висока експлуатаційна надійність електродвигуна при запусках і спонтанно виникаючих перенавантаженнях отримана шляхом значного збільшення кратності пускових моментів
  • корпус виготовлений з силумінового сплаву.
Характеристики
Основні
Модель
АІР 56 В2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
11
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
0.25
Об./хв
3000
n, об./хв
2720
Кліматичне виконання
УЗ
Клас захисту пристрою, IP
54
ККД, %
68
Коефіцієнт потужності, cosφ
0,78
Маса, кг
5,1
Габарит (висота осі обертання), мм
56
Споживаний номінальний струм, Iн (А)
0,73
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,2
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
5,3
Фазність
3-фазний

Асинхронний електродвигун АІР 56 В2

Асинхронні електродвигуни з короткозамкненим ротором займають найбільшу долю ринка, вони прості в конструкції, забезпечують високий КПД, дають можливість автоматично змінювати момент обертання відповідно зміні моменту опору на валу. Асинхронні трифазні двигуни АІР 56 В2 виготовляються на напругу 220/380 В (мережа частотою змінного струму 50 Гц в базовом виконанні, і на 60 Гц під замовлення).

Характеристики электродвигуна АІР 56 В2:

Корпус виготовлений з силумінового сплаву.

Обмотка якісна мідна, пролакована.

Клас нагревостійкості обмотки F – гранична температура нагріву 150°С.

Ступінь захисту електродвигуна IP54 – можливо застосовувати при високих концентраціях пилу, захист від потрапляння бризків води.

Ступінь захисту струмовводу IP55.

Номінальна потужність 0,18 кВт – механічна потужність на валу у відповідності до конструктивному виконання режимі роботи.

Режим роботи електродвигуна S1 – робота тривали час при незмінному навантаженні і температурі частин агрегату згідно ДСТУ 183-74.

Синхронна швидкість обертання n0 дорівнює 3000 об/хв.

Число пар полюсів двигуна АІР 56 В2 – 2p=2.

Діаметр вала d1=11мм.

Кліматичне виконання У3 згідно ДСТУ 15150-69. У – для помірного климату, 3 – категорія розміщення (в закритому приміщенні без штучного регулювання вологості і температури).

Енергетичні характеристики електродвигуна АІР 56 В2: коефіцієнт корисної дії (вфдношення корисної потужності на валудо активної потужності, яка споживається з мережі) дорівнює 68,0%; коефіцієнт потужності (рівень реактивних струмів) cosφ= 0,78. Ці показники залежать від навантаження.

Приєднувальні розміри і габарити електродвигуна вказуються на маркуванні.

Відповідно, АІР 56 В2 розшифровується як:

  • А – асинхронний
  • І – в межах «Інтерелектро», уніфікована серія
  • Р – прив'язка потужності до установочно-приєднувальних розмірів відповідно стандарту РС3031-71 (країни СНД), або С: CENELEC-DOCUMENT 28/64 за євро стандартом
  • 56 – висота вісі (мм) відповідно номінальній потужності 0,18 кВт і синхронні частоті обертання 3000 об/хв
  • В – установочний розмір по довжині осердя (друга довжина за стандартом).
  • 2 – число полюсів

Електродвигуни АІР 56 В2 в базовому монтажному виконанні – на лапах. Можливе виготовлення під замовлення двигунів будь-якої модифікації і спеціалізованого використання.

Трифазний асинхронний електродвигун АІР 56 В2 взаємозамінний з такими електродвигунами з аналогічними приєднувальними розмірами, потужністю і частотою:

  • серія (тип) 5АІ загальнопромисловий електродвигун 5АІ 56 В2 виробництва ТОВ «ЕЛКОМ», м. Санкт-Петербург, Росія
  • серія (тип) АДММ загальнопромисловий електродвигун АДММ 56 В2 виробництва ВАТ «Уралелектро», м. Мідногорськ , Росія
  • серія (тип) АДТ агальнопромисловий електродвигун АДТ 56 В2 виробництва ВАТ «HELZ», м. Харків, Україна
  • серія (тип) АІР загальнопромисловий електродвигун АіР 56 В2 производства ВАТ «Моселектромаш», м. Лобня, Росія
  • серія (тип) АІР загальнопромисловий електродвигун АІР 56 В2 производства РУП «Могильовський завод «Електродвигун», м. Могильов, Білорусь.


Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 56 В2 216 165 120 140 90 71 36 11 23 4 13 4 56 5,8 115 95 0 3 10 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
