Електродвигун АІР 315 M6 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 380/660 В.
У електродвигуна АІР 315 M6 номінальна швидкість обертання 1000 обертів за хвилину.
Габарит (висота осі обертання вала): 315 мм; діаметр вала: 90 мм; потужність: 132.0 кВт; кліматичне виконання: У3; ІР: 54.
Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.
Напруга, В:380/660
Потужність електродвигуна кВт:132.0
Об./хв:1000
n, об./хв:985
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз

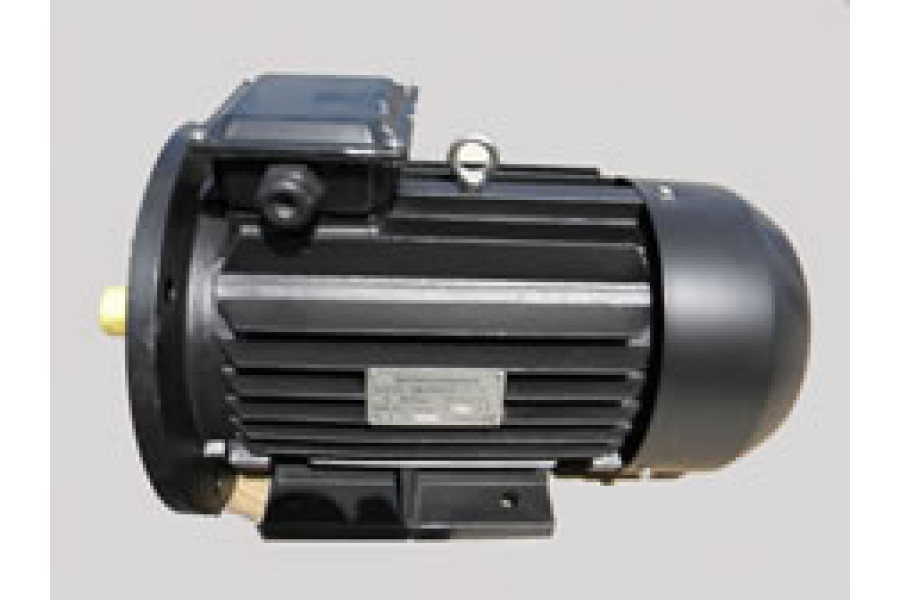

Електродвигун АІР 315 M6
193 303₴
Опис
Загальні відомості по асинхронному електродвигуну АІР 315 M6
Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 315 M6 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.
Переваги асинхронного електродвигуна АІР 315 M6
можливість короткочасних механічних перевантажень;
простота конструкції;
простота пуску і легкість його автоматизації;
переважно постійна швидкість при різних навантаженнях;
підвищений ККД (до 75%) за рахунок високої точності виготовлення;
знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 315 M6
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
90
Напруга, В
380/660
Частота струму, Гц
50
Потужність електродвигуна кВт
132.0
Об./хв
1000
n, об./хв
985
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
94,4
Коефіцієнт потужності, cosφ
0,87
Маса, кг
1103
Габарит (висота осі обертання), мм
315
Споживаний номінальний струм, Iн (А)
244
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,2
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2
Ставлення пускового струму до номінального, Iпуск/Iн
6,1
Фазність
3-фазний
Асинхронний електродвигун АІР 315 M6
Електродвигуни АІР 315 M6 асинхронні трифазні.
Асинхронний трифазний електродвигун АІР на 132 кВт з частотою 1000 об/хв розрахований в базовому варіанті виконання на тривалу роботу в режимі S1 за ДСТУ 183-74 (тривале навантаження довгий час для підтримки стабільної температури всіх частин двигуна). Базове кліматичне виконання У3 - умови помірного клімату, категорія розміщення 3 (в приміщенні без штучного регулювання кліматичних умов).
Ступінь захисту двигуна IР54 за ДСТУ 17494-87 - корпус захищений від попадання неприпустимих концентрацій пилу і від бризок води.
Розшифровка умовних позначень у маркуванні АІР 315 M6:
А - асинхронний
І - уніфікованої в раках «Інтерелектро» серії
Р - з прив'язкою потужності до установочно-приєднувальних розмірів згідно стандарту РС3031-71
315 - основний габарит, діаметр вала в мм
М - установочний розмір по довжині станини середній стандартний
ККД двигуна АІР 315 M6 дорівнює 94,4%.
Обмотка виготовлена з якісного мідного дроту, клас ізоляції F.
Список двигунів, взаємозамінних з АІР 315 M6 двигунів:
