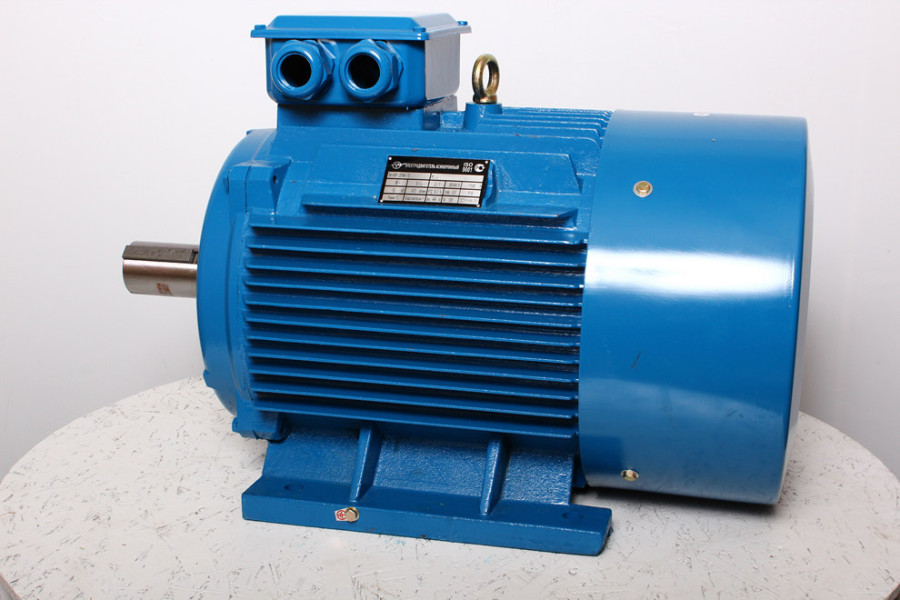

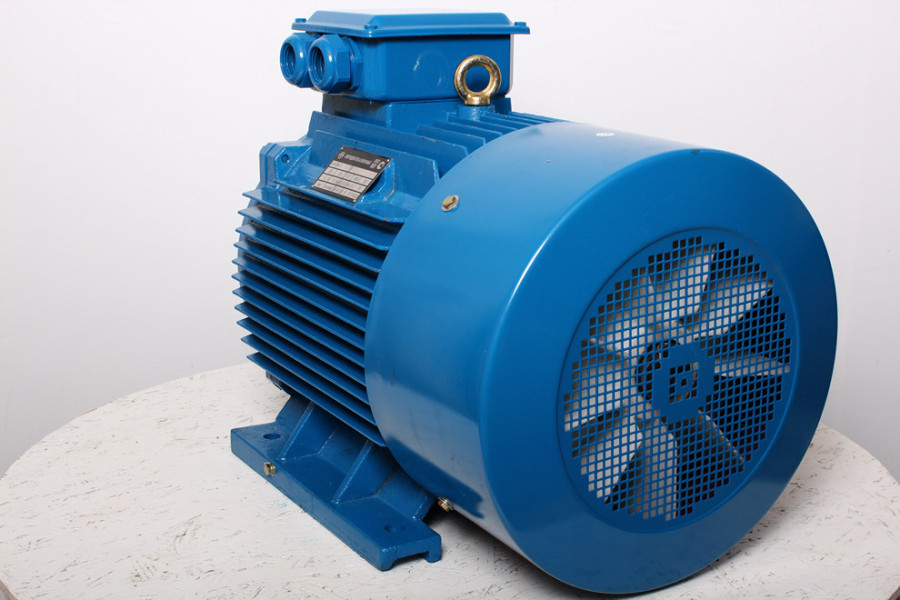

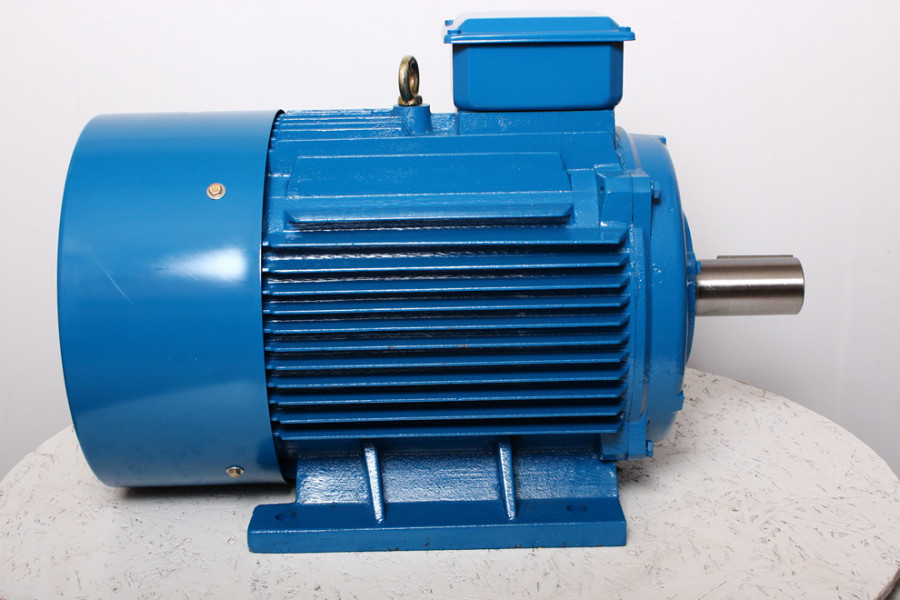

Електродвигун АІР 250 M4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 380/660 В.
У електродвигуна АІР 250 M4 номінальна швидкість обертання 1500 обертів за хвилину.
Габарит (висота осі обертання вала): 250 мм; діаметр вала: 75 мм; потужність: 90 кВт; кліматичне виконання: У3; ІР: 54.
Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.
Напруга, В:380/660
Потужність електродвигуна кВт:90
Об./хв:1500
n, об./хв:1475
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз
Електродвигун АІР 250 M4
75 880₴
Опис
Загальні відомості по асинхронному електродвигуну АІР 250 M4
Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 250 M4 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.
Переваги асинхронного електродвигуна АІР 250 M4
можливість короткочасних механічних перевантажень;
простота конструкції;
простота пуску і легкість його автоматизації;
переважно постійна швидкість при різних навантаженнях;
підвищений ККД (до 75%) за рахунок високої точності виготовлення;
знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 250 M4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
75
Напруга, В
380/660
Частота струму, Гц
50
Потужність електродвигуна кВт
90
Об./хв
1500
n, об./хв
1475
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
93,3
Коефіцієнт потужності, cosφ
0,87
Маса, кг
485
Габарит (висота осі обертання), мм
250
Споживаний номінальний струм, Iн (А)
170
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,4
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
6,4
Фазність
3-фазний
Асинхронний електродвигун АІР 250 M4
Електродвигун асинхронний трифазний АІР 250 M4 потужністю 90 кВт з частотою обертання 1500 об/хв - це загальнопромисловий сучасний двигун широкій області застосування. Працює від мережі змінного струму частотою 50 Гц і напругою 380 В, 660 В. Цей загальнопромисловий електродвигун, як і всі представлені на сайті (від 0,06 до 315 кВт, 16-17 різних габаритів) електродвигуни уніфікованої серії АІР, виробляється згідно ДЕСТ 2479-79.
Діаметр вала АІР 250 M4 D1=75 мм. Коефіцієнт корисної дії при роботі на повну потужність дорівнює 93,3%. Рівень реактивних струмів сosφ=0,87.
Характеристики електродвигуна асинхронного АІР 250 M4
Електродвигун асинхронний АІР 250 M4 призначений доя роботи в режимі S1 (тривала робота при стабільному навантаженні) в умовах помірного клімату У, категорія розміщення 3. Його базовий варіант монтажного виконання - на лапах IM1081. Корпус з сірого чавуну, обмотка мідна пролакованна, клас нагрівостійкості F (витримує пікову температуру нагрівання до 150°С).
Розшифровка умовних позначень в повному маркуванні цього електродвигуна згідно базового варіанту кліматичного та монтажного виконання АІР 250 M4 IM2081 У3:
А - асинхронний електродвигун
І - виготовлений в рамках «Інтерелектро» (уніфікований)
Р - прив'язка потужності до установочних розмірів за РС3031-71
250 - висота осі, мм
М - середній установочний розмір по довжині станини (S - короткий, L - довгий)
4 - кількість полюсів
IM1081 - монтажне виконання на лапах
У3 - кліматичне використання: помірний клімат, категорія розміщення 3.
Для тих, хто хоче купити електродвигун АІР 250 M4 замість старого або моделі виробників РФ і України, подано перелік електродвигунів різних серій, з якими АІР 250 M4 взаємозамінний:
електродвигуни А250М4, 4А250М4, 4АМ250М4, 5А250М4, 5АМ250М4 і 5АІ250М4 відповідно серій (типів): А, 4А, 4АМ, 5А, 5АМ, 5АІ
електродвигуни А250S4 виробництва ВАТ «ELDIN» м. Ярославль (РФ).
електродвигуни 5АМ250М4 виробництва ВАТ «ВЕМЗ» м. Володимир (РФ).
електродвигуни 5АІ250М4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург (РФ).
електродвигуни 4АМУ250М4 виробництва ВАТ "Південелектромаш" м. Н. Каховка (Україна).
Якщо у Вас є питання по вибору відповідної моделі двигуна, дзвоніть і консультуйтеся. Підберемо оптимальну модель електродвигуна. Завжди добра наявність ходових моделей на складі, найнижчі в Україні ціни на електродвигуни АІР.
Модель ел.двигуна
Габаритні розміри
Установочні і приєднувальні розміри
l30
h31
d30
d24
b10
l10
l31
d1
l1
b1
h5
h1
h
d10
d20
d25
l39
l20
d22
n
L
HD
AC
P
A
D
C
D
E
F
GA
GD
H
K
M
N
R
T
S
n
АІР 250 M4
1031
615
510
550
406
349
168
75
140
20
80
12
250
24
500
450
0
5
19
8
Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:
