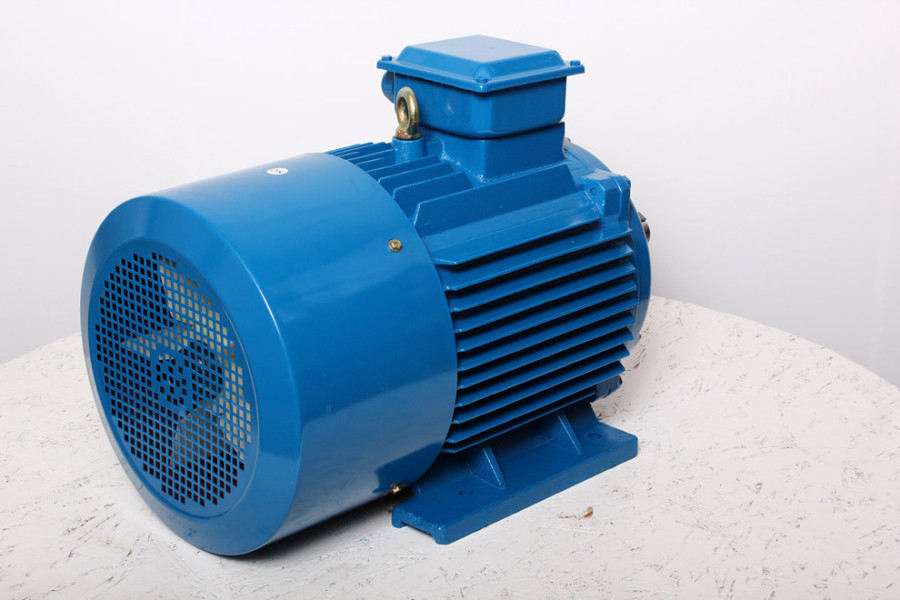

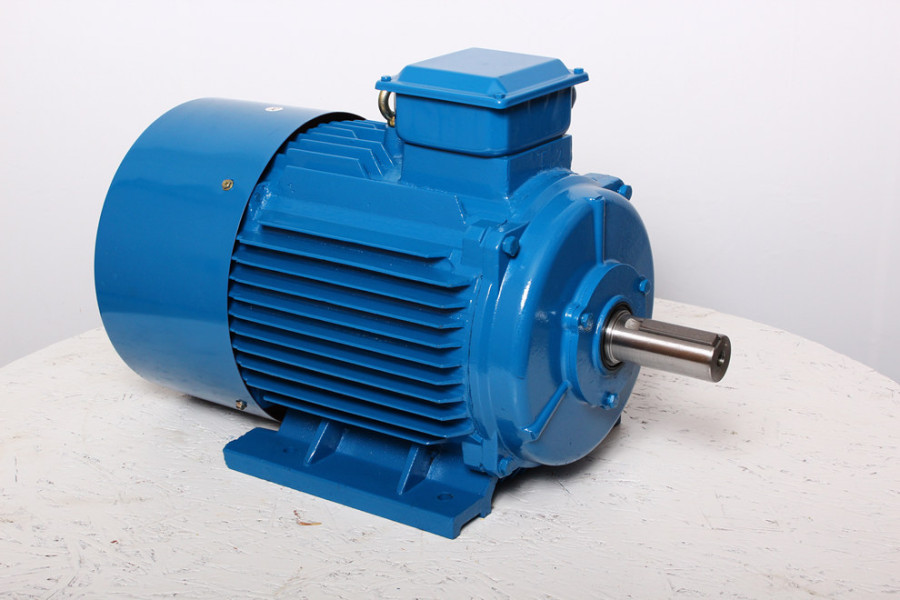

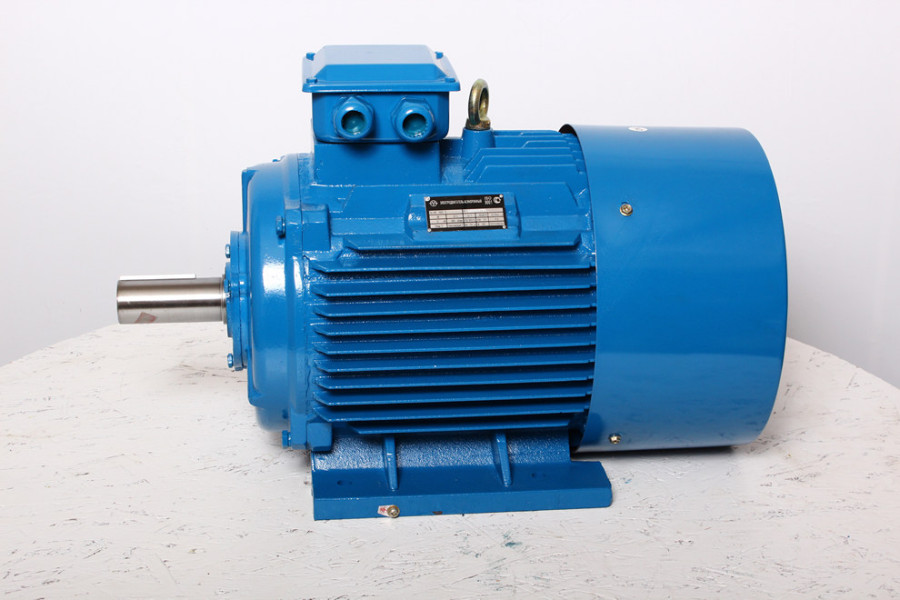

Електродвигун АІР 180 S2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2432
27 688₴
Знайшли дешевше?

Електродвигун АІР 180 S2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 180 S2 номінальна швидкість обертання 3000 обертів за хвилину.

Габарит (висота осі обертання вала): 180 мм; діаметр вала: 48 мм; потужність: 22.0 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:22.0
Об./хв:3000
n, об./хв:2940
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 180 S2
27 688₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 180 S2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 180 S2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 180 S2

  • можливість короткочасних механічних перевантажень;
  • простота конструкції;
  • простота пуску і легкість його автоматизації;
  • переважно постійна швидкість при різних навантаженнях;
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення;
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникають перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
  • корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 180 S2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
48
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
22.0
Об./хв
3000
n, об./хв
2940
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
89,8
Коефіцієнт потужності, cosφ
0,9
Маса, кг
170
Габарит (висота осі обертання), мм
180
Споживаний номінальний струм, Iн (А)
42,7
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,5
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2
Ставлення пускового струму до номінального, Iпуск/Iн
7,2
Фазність
3-фазний

Асинхронний електродвигун АІР 180 S2

Асинхронні трифазні електродвигуни з короткозамкненим ротором є найпоширенішими в сучасній промисловості. Серія АІР - це прості в конструкції, максимально вигідні за вартістю двигуни, надійність яких в експлуатації обумовлена, насамперед, якістю обмотки і точностю конструктивного виконання. ТОВ «Промислові вентилятори» пропонує електродвигуни АІР тільки з мідною пролакованною обмоткою.

Модель АІР 180 S2 потужністю 22,0 кВт в базовому варіанті йде з корпусом з сірого чавуну, під замовлення можливе виготовлення корпусу з силумінового сплаву.

Базове конструктивне виконання передбачає виготовлення двигуна для роботи в умовах помірного клімату У (згідно ДЕСТ 15150-69) з категорією розміщення 3, спосіб монтажу - на лапах. Будь-які інші варіанти - під замовлення.

Ціна на двигун вказана за модель з повним маркуванням АІР 180 S2 IM1081 У3. Номінальний режим роботи S1 (згідно ДЕСТ 183-74) - тривалий при стабільному навантаженні тривалий час. Можливі різні варіанти модифікації, як за умовами навколишнього середовища, так і за монтажним та конструктивним виконанням, виконання для іншого режиму роботи.

Умовні позначення в маркуванні АІР вказують на габарит, установочно-приєднувальний розмір і спосіб ув'язування потужностей з ним:

  • А - двигун асинхронний
  • І - «Інтерелектро» (уніфікований)
  • Р - варіант ув'язки установочно-приєднувальних розмірів до потужності згідно РС3031-71 (прийнятий у деяких країнах СНД).
  • 180 - висота осі обертання в мм
  • S - установочний розмір по довжині станини короткий
  • 2 - число полюсів.

Число пар полюсів електродвигуна 2р = 2.

Діаметр вала d1 = 48 мм.

Енергетичні характеристики високоспритний АІР 180 S2:

  • коефіцієнт корисної дії ККД = 88,4%;
  • коефіцієнт потужності cosφ = 0,88.

Двигун АІР 180 S2 працює від мережі частотою змінного струму 50 Гц напругою 220 В(?)/380 В(Y). Можливе виготовлення його для мережі 60 Гц.

Взаємозамінні з АІР 180 S2 моделі двигунів від різних заводів-виробників України і Росії, взаємозамінні моделі різних застарілих серій А, 4А, 4АМУ, 5А, АД5АІ:

  • електродвигуни А 180 S2, 4А 180 S2, 4АМУ 180 S2, 5А 180 S2, АД 180 S2 і 5АІ 180 S2.
  • виробник ВАТ «Сібелектромотор» (м. Томськ, Росія), двигун АД 180 S2 серії АД.
  • виробник ВАТ «ELDIN» (м. Ярославль, Росія), двигун А 180 S2 серії А.
  • виробник ВАТ «ВЕМЗ» (м. Володимир, Росія), двигун АІР 180S2 серії АІР.
  • виробник ВАТ «ВЕМЗ» (м. Володимир, Росія), двигун 5АМХ 180 S2 серії 5АМХ.
  • виробник ТОВ «ЕЛКОМ» (м. Санкт-Петербург, Росія), двигун 5АІ 180S2 серії 5АІ.
  • виробник ВАТ «Південелектромаш» (м. Н. Каховка, Україна), двигун 4АМУ 180 S2 серії 4АМУ.

Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 180 S2 769 455 380 400 279 203 121 48 110 14 52 9 180 15 350 300 0 5 19 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
