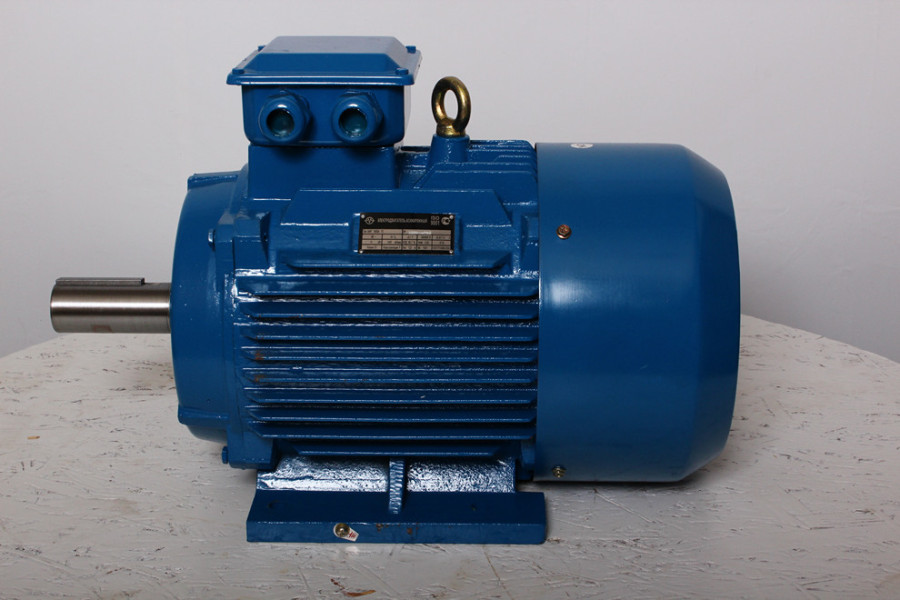

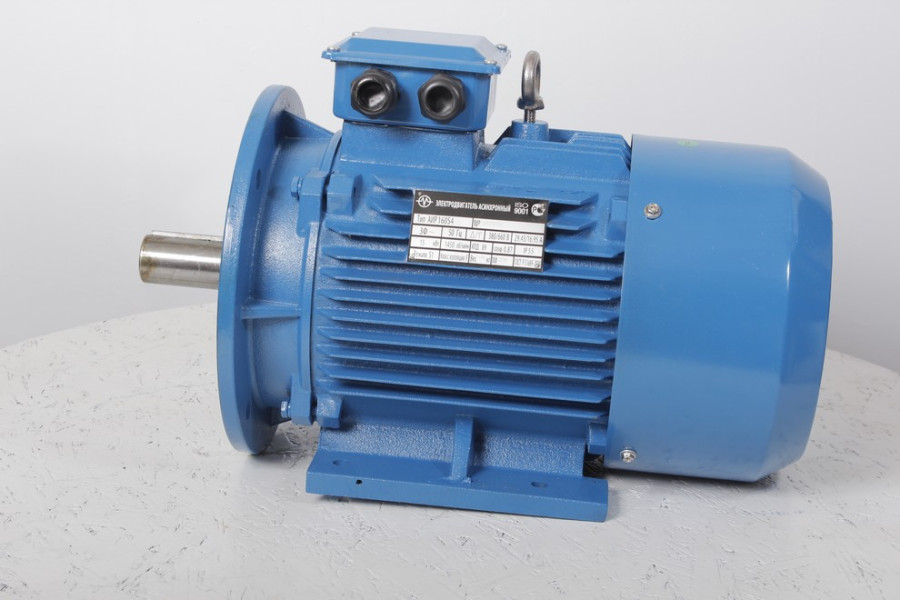

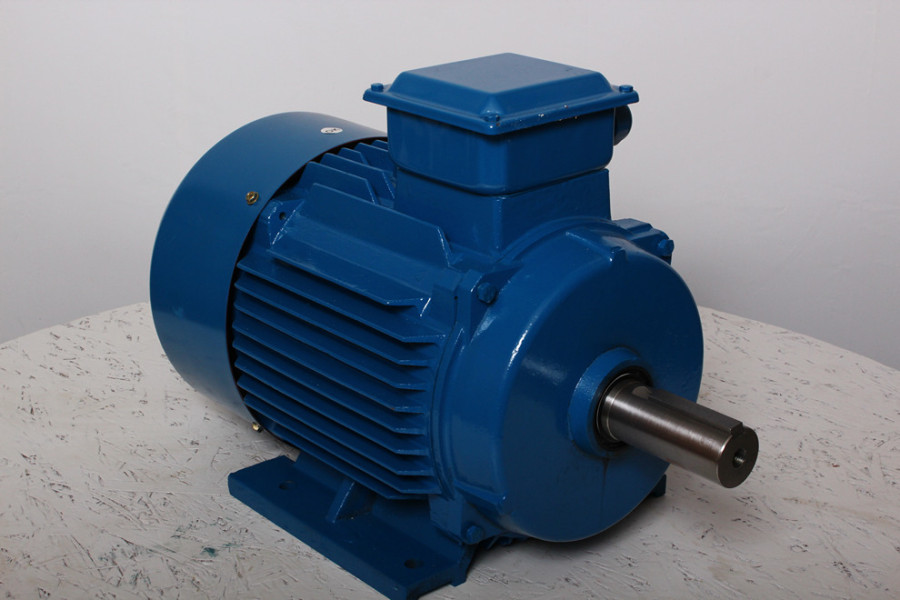

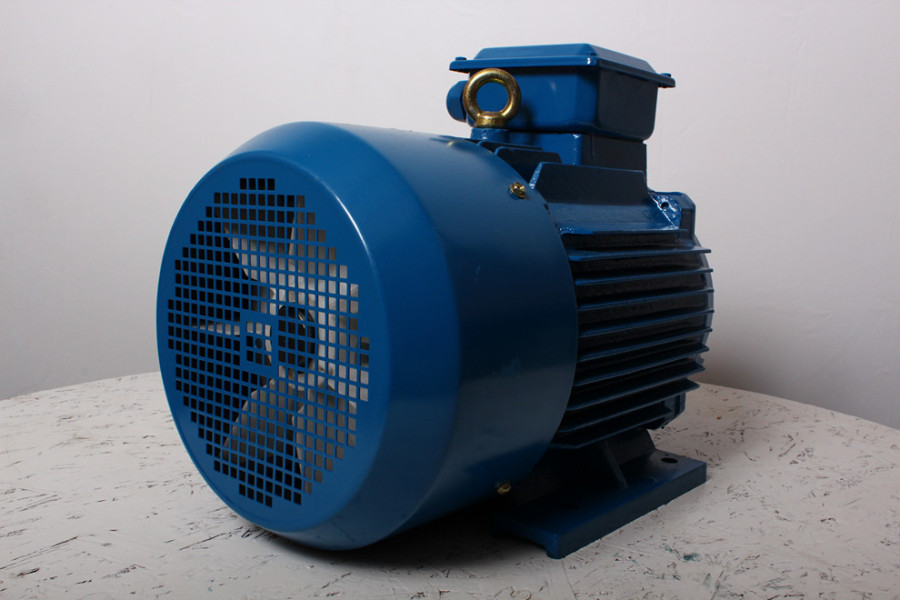

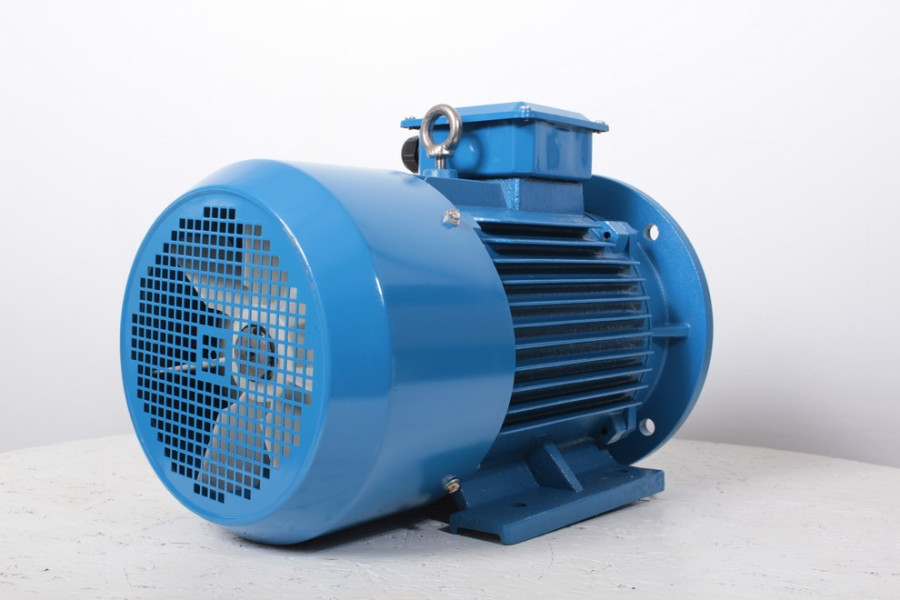

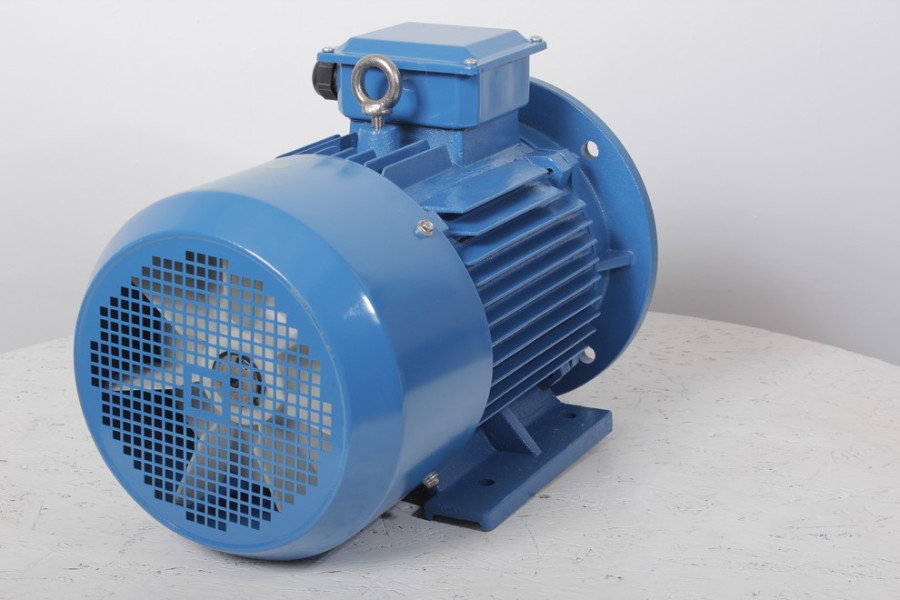

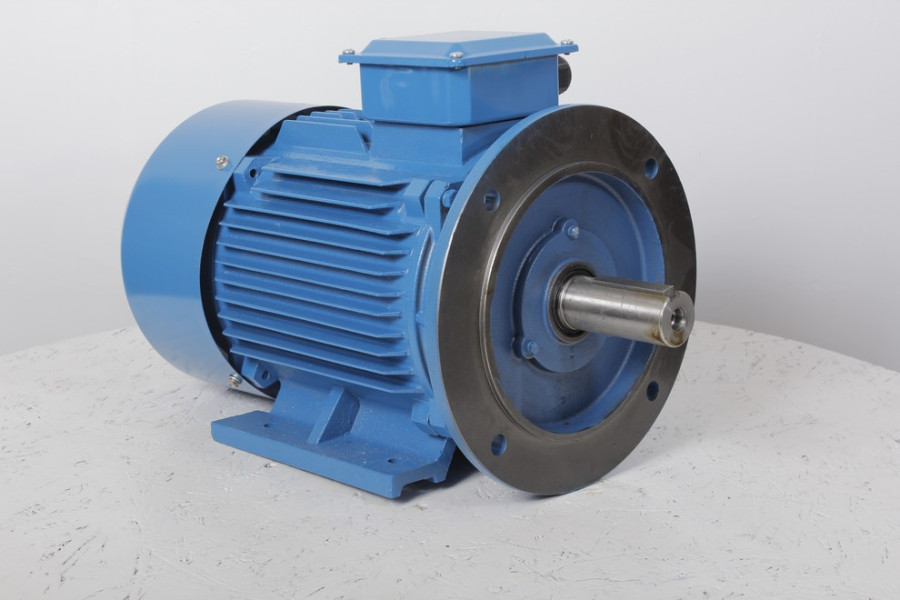

Електродвигун АІР 160 S4

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2409
19 525₴
Знайшли дешевше?

Електродвигун АІР 160 S4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 160 S4 номінальна швидкість обертання 1500 обертів за хвилину.

Габарит (висота осі обертання вала): 160 мм; діаметр вала: 48 мм; потужність: 15.0 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:15.0
Об./хв:1500
n, об./хв:1455
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 160 S4
19 525₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 160 S4

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 160 S4 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 160 S4

  • можливість короткочасних механічних перевантажень;
  • простота конструкції;
  • простота пуску і легкість його автоматизації;
  • переважно постійна швидкість при різних навантаженнях;
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення;
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
  • корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 160 S4
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
48
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
15.0
Об./хв
1500
n, об./хв
1455
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
88,7
Коефіцієнт потужності, cosφ
0,85
Маса, кг
138
Габарит (висота осі обертання), мм
160
Споживаний номінальний струм, Iн (А)
30,8
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
6,8
Фазність
3-фазний

Асинхронний електродвигун АІР 160 S4

Електродвигун змінного струму АІР 160 S4 - трифазний загальнопромисловий уніфікованої, сери АІР, в якій представлені двигуни потужністю від 0,06 до 315 кВт різних габаритів. Двигун АІР 160 S4 працює від мереж 220/380 В з частотою змінного струму 50 Гц.

АІР 160 S4 - асинхронний електродвигун потужністю 15,0 кВт. Частота обертання 1500 об./хв. Корпус чавунний, можливо під замовлення виконання з силумінових сплавів. Ступінь захистів електродвигуна IP54 (підвищений захист від води та пили), ступінь захисту струмовводу IP55.

Характеристики електродвигуна асинхронного АІР 160 S4:

Обмотка мідна пролакованна, нагрівостійкість (ізоляція) клас F - витримує піковий нагрів до 150°С.

Кліматичне виконання УЗ помірний клімат, можливі інші варіанти за ДЕСТ 15150-69 під замовлення - Т, ХЛ, У2, У5 і т. д.

На сайті представлені електродвигуни АІР 160 S не тільки на 1500 об./хв, але і низькообертові, високообертові - на 750, 1000 і 3000 об./хв. Також під замовлення можливі будь-які модифікації як за конструктивним виконанням, так і за умовами навколишнього середовища.

Діаметр вала D1 електродвигуна АІР 160 S4 дорівнює 48 мм.

Режим роботи S1 за ДЕСТ 183-74 - тривалий режим роботи при стабільному навантаженні. Cosφ=0,85, ККД=88,7%.

Розшифровка умовних позначень АІР 160 S4:

  • А - асинхронний електродвигун
  • І - виготовлений в рамках «Інтерелектро», уніфікована серія
  • Р - прив'язка потужності до установочних розмірів за РС3031-71 (або С за CENELEC-DOCUMENT 28/64)
  • 160 - габарит, позначає висоту осі обертання, в мм
  • S - установочний розмір по довжині станини (S - короткий)
  • 4 - кількість полюсів.

Електродвигуни трифазні асинхронні АІР 160 S4 взаємозамінні з такими електродвигунами різних виробників:

  • Електродвигуни серій (типів) 4А, 4АМУ, 5А, АД, 5АІ: моделі 4А160 S4, 4АМУ160 S4, 5А 160 S4, АТ 160 S4, 5АІ 160 S4.
  • Електродвигуни АД160S4 виробництва ВАТ «Сібелектромотор» м. Томськ, Росія. Серія (тип) артеріального тиску.
  • Електродвигуни АІР160S4 виробництва ВАТ «ELDIN» м. Ярославль, Росія. Серія (тип) АІР.
  • Електродвигуни 5А160S4 виробництва ВАТ «ВЕМЗ» м. Володимир, Росія. Серія (тип) 5А.
  • Електродвигуни 5АМХ160S4 виробництва ВАТ «ВЕМЗ» м. Володимир, Росія. Серія (тип) 5АМХ.
  • Електродвигуни 5АІ160S4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург, Росія. Серія (тип) 5АІ.
  • Електродвигуни АІР160S4 виробництва РУП «Могильовський завод «Електродвигун» м. Могильов, Білорусь. Серія (тип) АІР.
  • Електродвигуни 4АМУ160S4 виробництва ВАТ "Південелектромаш" м. Н. Каховка, Україна. Серія (тип) 4АМУ.
Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 160 S4 670 435 330 350 254 178 108 48 110 14 52 9 160 15 300 250 0 5 19 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
