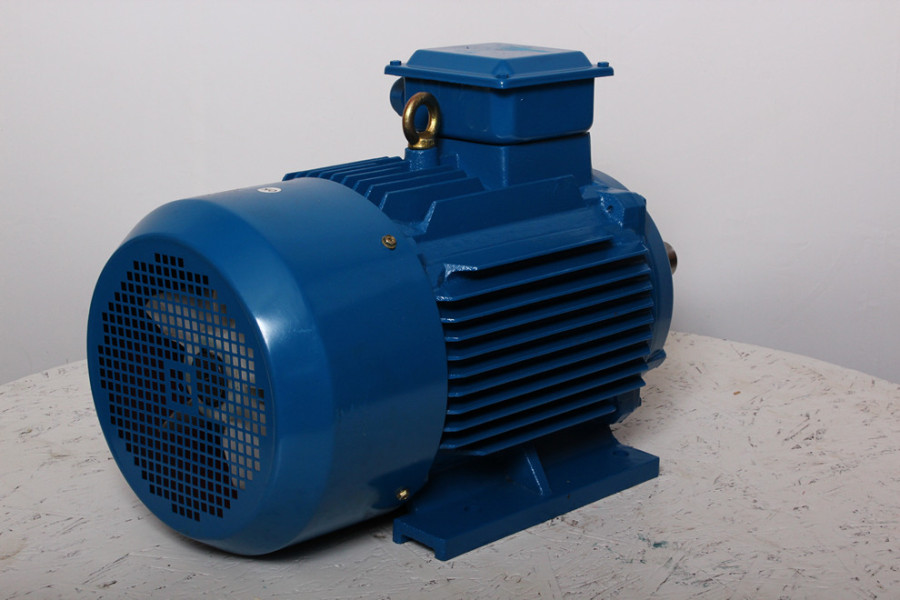

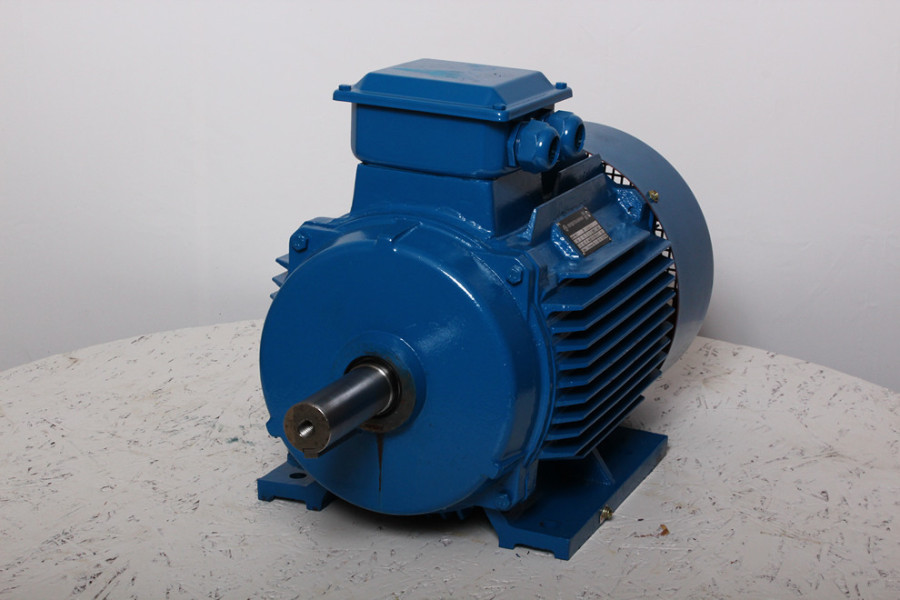

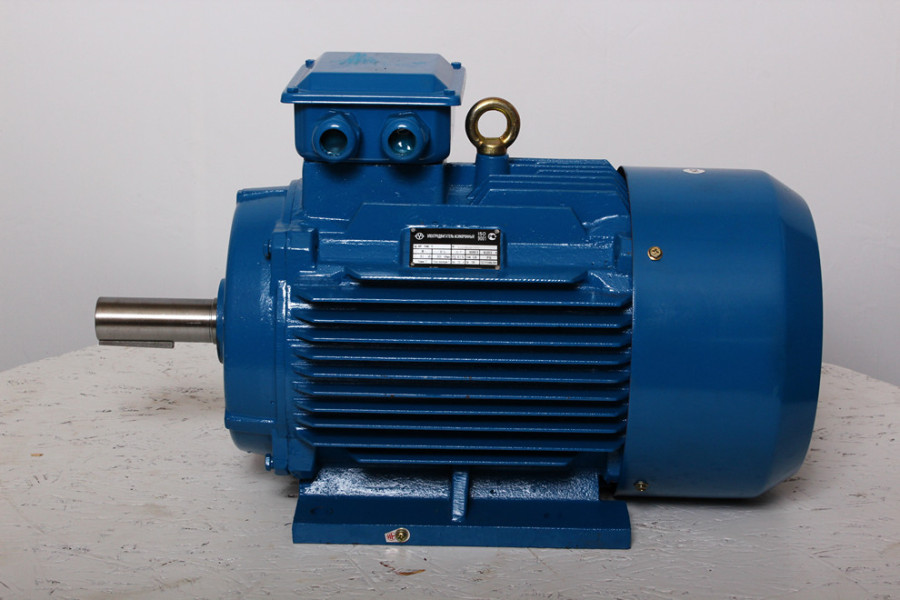

Електродвигун АІР 160 M2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2537
20 352₴
Знайшли дешевше?

Електродвигун АІР 160 M2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 160 M2 номінальна швидкість обертання 3000 обертів за хвилину.

Габарит (висота осі обертання вала): 160 мм; діаметр вала: 42 мм; потужність: 18.5 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380
Потужність електродвигуна кВт:18.5
Об./хв:3000
n, об./хв:2925
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 160 M2
20 352₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 112 M2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 112 M2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 112 M2

  • можливість короткочасних механічних перевантажень;
  • простота конструкції;
  • простота пуску і легкість його автоматизації;
  • переважно постійна швидкість при різних навантаженнях;
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення;
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
  • корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 160 M2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
42
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
18.5
Об./хв
3000
n, об./хв
2925
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
89,3
Коефіцієнт потужності, cosφ
0,89
Маса, кг
140
Габарит (висота осі обертання), мм
160
Споживаний номінальний струм, Iн (А)
36,3
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,4
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
7,1
Фазність
3-фазний

Асинхронний електродвигун АІР 160 M2

Двигуни АІР на 3000 обертів представлені на сайті в широкому діапазоні, стандартних потужностей - від 0,12 до 315 кВт.

Пристрій електродвигуна з короткозамкненим ротором АІР 160 M2. Основними складовими є обертовий ротор і нерухомий статор. По внутрішній стороні статора розташовані пази, в них вкладається трифазна мідна обмотка з ряду котушок, яка в процесі експлуатації двигуна живиться трифазним струмом. Початки трьох фаз виводяться на щиток, закріплений ззовні на корпусі двигуна. У пази ротора укладаються мідні струмопровідні стрижні, електрично замкнені з двох сторін. Вал електродвигуна обертається в підшипниках, закріплених у спеціальних щитах.

Пристрій електродвигуна АІР просте, за рахунок цього вартість його вигідна. Надійність гарантована якістю всіх складових частин, особливо - обмотки. ТОВ «Промислові вентилятори» пропонує двигуни з пролакованной мідної обмоткою. Ціна на двигун АІР 160 M2 вказана в базовому його виконанні, з корпусом з сірого чавуну. Можливе виготовлення більш дешевого двигуна з корпусом з силумінового сплаву.

Технічні характеристики двигуна АІР 160 M2:

Номінальна потужність електродвигуна АІР 160 M2 18,5 кВт, синхронна частота обертання 3000 об./хв.

Установочно-приєднувальні розміри і габарит вказані у маркуванні.

Розшифровка АІР 160 M2:

  • А - асинхронний
  • І - уніфікована серія, «Інтерелектро»
  • Р - ув'язка потужності до габаритно-приєднувальних розмірів за стандартом РС3031-71.
  • 160 - габарит, висота осі обертання, мм
  • М - середній установочний розмір по довжині станини
  • 2 - число полюсів електродвигуна

Число пар полюсів високошвидкісного електродвигуна АІР 160 M2 - 2р = 2.

Діаметр вала d1 = 42 мм.

Показники енегроеффектівності:

ККД = 89,3%, коефіцієнт потужності cosφ = 0,89.

Двигун АІР 160 M2 виготовлений для роботи від мережі змінного струму частотою 50 Гц напругою 220 В(?)/380 В(Y). Можливе виготовлення двигуна на частоту 60 Гц.

Кліматичне виконання У3 - для помірного клімату, роботи в навколишньому середовищі з температурою від -40 до +40оС, вологість до 98% при t = 25оС. Категорія розміщення 3 - в закритому приміщенні, без штучного регулювання умов навколишнього середовища.

Ступінь захисту в базовому виконанні високошвидкісного АІР - IP54 (підвищений захист від попадання пилу і бризок води). Ступінь захисту струмовводу IP54. Клас нагрівостійкості (ізоляції обмотки) «F».

Режим роботи S1 - тривалий при стабільній навантаженні, стабільній температурі частин двигуна.

Двигуни серій (деякі вже зняті з виробництва і застаріли), різні двигуни інших виробників, які взаємозамінні з двигуном АІР 160 M2:

  • Високошвидкісні електродвигуни на 3000 об./хв потужністю 18,5 кВт серій АД, 5АІ, 4А, 4АМУ, 5А (моделі: АТ 160 М2, 5АІ 160м2, 4А160М2, 4АМУ160 М2, 5А160М2).
  • Електродвигуни високошвидкісні 4АМУ 160 М2 виробництва ВАТ "Південелектромаш" м. Н. Каховка, Україна.
  • Електродвигуни високошвидкісні АД 160 М2 виробництва ВАТ «Сібелектромотор» м. Томськ, Росія.
  • Електродвигуни високошвидкісні АІР 160 М2 виробництва ВАТ «ELDIN» м. Ярославль, Росія.
  • Електродвигуни високошвидкісні 5А 160 М2 виробництва ВАТ «ВЕМЗ» м. Володимир, Росія.
  • Електродвигуни високошвидкісні 5АМХ160М2 виробництва ВАТ «ВЕМЗ» м. Володимир, Росія.
  • Електродвигуни високошвидкісні 5АІ 160 М2 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург, Росія.
  • Електродвигуни високошвидкісні АІР 160 М2 виробництва РУП «Могильовський завод «Електродвигун» м. Могильов, Білорусія.

Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 160 M2 715 435 330 350 254 210 108 42 110 12 45 8 160 15 300 250 0 5 19 4

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
