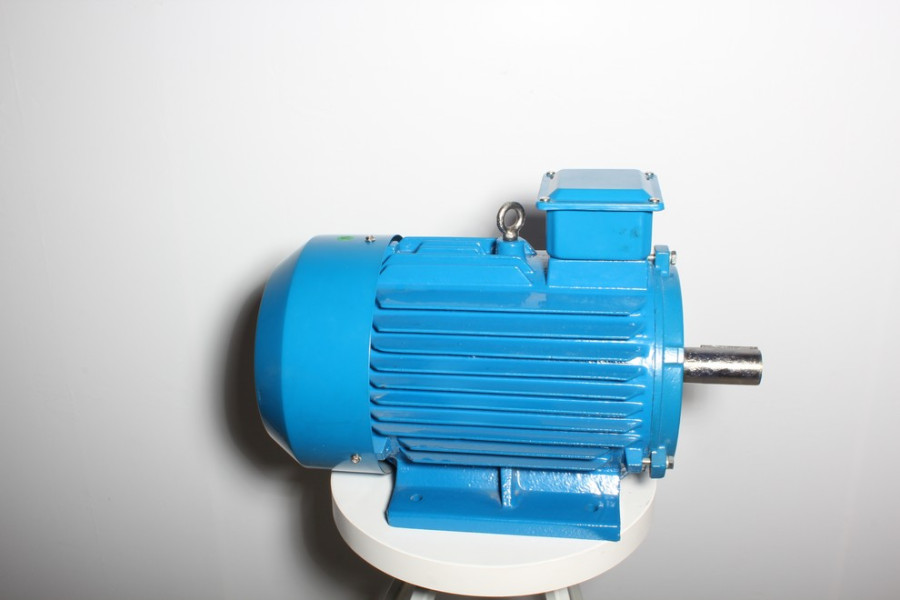

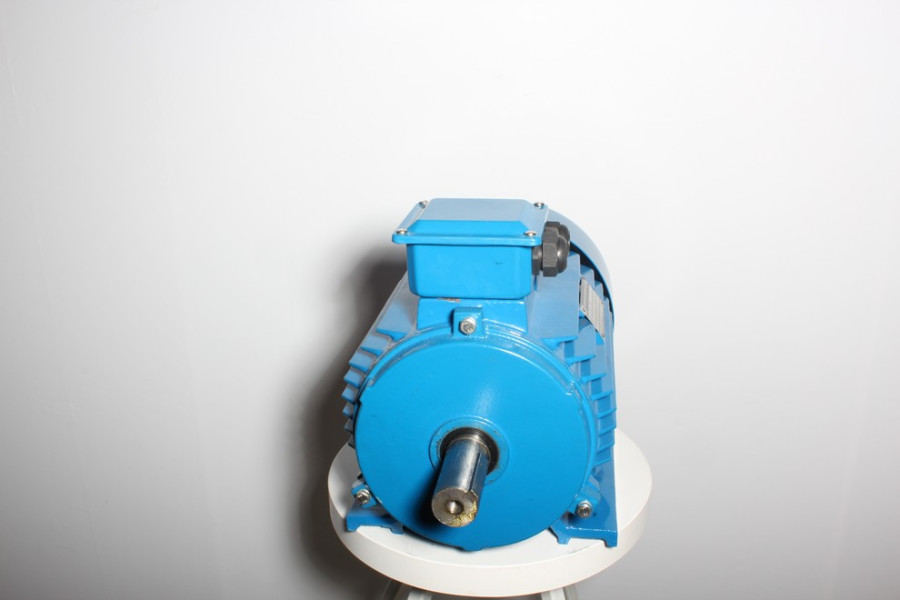

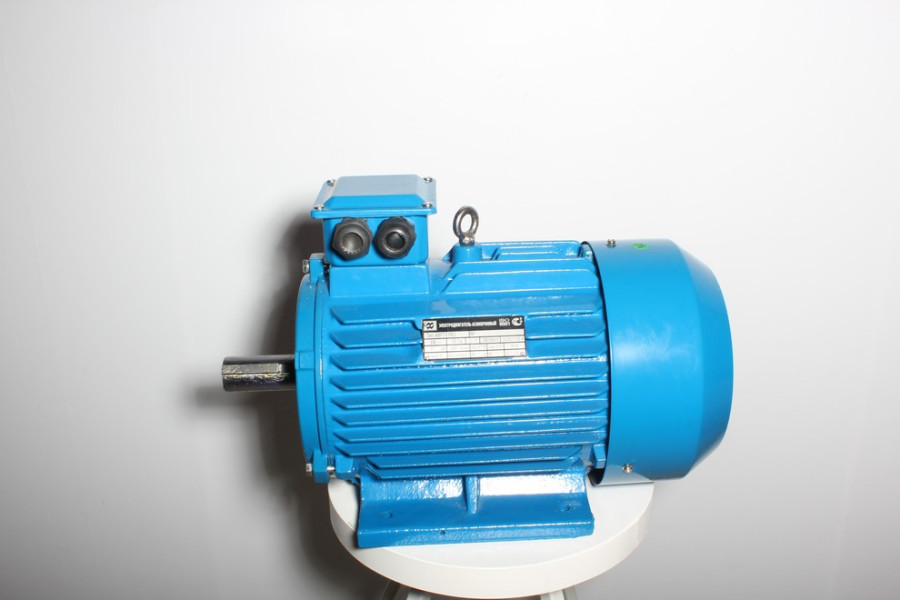

Електродвигун АІР 132 M2

Асинхронний трифазний електромотор

0
Все про товар
Опис
Характеристики
Технічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID2394
12 791₴
Знайшли дешевше?

Електродвигун АІР 132 M2 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 132 M2 номінальна швидкість обертання 3000 обертів за хвилину.

Габарит (висота осі обертання вала): 132 мм; діаметр вала: 38 мм; потужність: 11.0 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.



Напруга, В:220/380
Потужність електродвигуна кВт:11.0
Об./хв:3000
n, об./хв:2900
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун АІР 132 M2
12 791₴
Опис

Загальні відомості по асинхронному електродвигуну АІР 112 M2

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 112 M2 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 100 L2

  • можливість короткочасних механічних перевантажень;
  • простота конструкції;
  • простота пуску і легкість його автоматизації;
  • переважно постійна швидкість при різних навантаженнях;
  • підвищений ККД (до 75%) за рахунок високої точності виготовлення;
  • знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
  • ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
  • знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
  • висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникають перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
  • корпус відлитий із сірого чавуну.
Характеристики
Основні
Модель
АІР 132 M2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІР
Діаметр вала, мм
38
Напруга, В
220/380
Частота струму, Гц
50
Потужність електродвигуна кВт
11.0
Об./хв
3000
n, об./хв
2900
Кліматичне виконання
У3
Клас захисту пристрою, IP
54
ККД, %
87,4
Коефіцієнт потужності, cosφ
0,9
Маса, кг
83,0
Габарит (висота осі обертання), мм
132
Споживаний номінальний струм, Iн (А)
21,8
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
2,3
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
2,2
Ставлення пускового струму до номінального, Iпуск/Iн
7,2
Фазність
3-фазний

Асинхронний електродвигун АІР 132 М2

Число пар полюсів 2р = 2.

Діаметр вала d1 = 38 мм.

Ступінь захисту електродвигуна IP54 (під замовлення - IP55), ступінь захисту струмовводу IP55.

Кліматичне виконання У3 - помірний клімат, категорія розміщення 3 (під замовлення будь-яке інше кліматичне виконання і категорія розміщення).

Отже, електродвигун в базовому виконанні призначений для роботи в навколишньому середовищі з температурою в межах від -40 до +40°С, вологість повітря 98% при t = 25°С.

Високообертовий двигун АІР 132 М2 не призначений для роботи в агресивному або вибухонебезпечному середовищі в базовому виконанні, для використання в таких умовах необхідні відповідні модифікації.

Показники енергоефективності ковзання для електродвигуна АІР 132 М2 при максимальному навантаженні: ККД = 87,4%, коефіцієнт потужності cosφ = 0,90.

Характеристики електродвигуна АІР 132 М2:

Габаритно-приєднувальні розміри, стандарти і розшифровка маркування серії:

  • А - двигун асинхронний.
  • І - виготовлений в рамках стандартів, прийнятих у міжнародній організації «Інтерелектро» країн РЕВ, уніфікована серія.
  • Р - ув'язка потужності до габаритно-приєднувальним розмірам за стандартом РС3031-71, прийнятому в країнах СНД (в Євросоюзі - позначається С, стандарт CENELEC-DOCUMENT 28/64.
  • 132 - основний габарит, висота осі обертання в міліметрах.
  • М - установочний розмір по довжині станини, М - середній (S - короткий, L - довгий).
  • 2 - число полюсів електродвигуна.

Двигун АІР 132 M2 працює від мережі з частотою змінного струму 50 Гц, напругою 220/380 В.

Якісна мідна обмотка пролакованна згідно класу нагрівостійкості (ізоляція) F, тобто витримує нагрівання до граничної температури 150°С. Корпус двигунів АІР з габаритом від 80 мм виготовляється з сірого чавуну, можливе виконання з якісного силумінового сплаву.

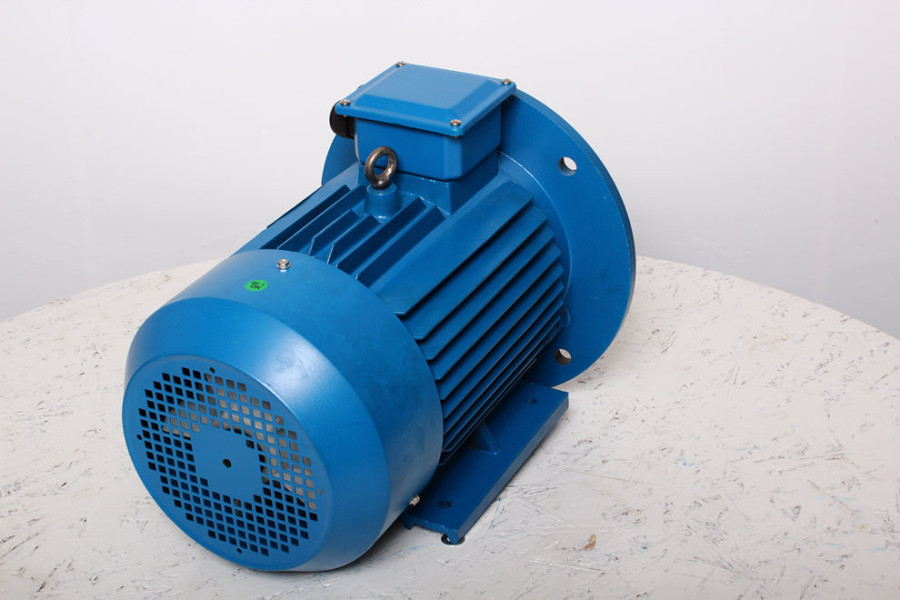

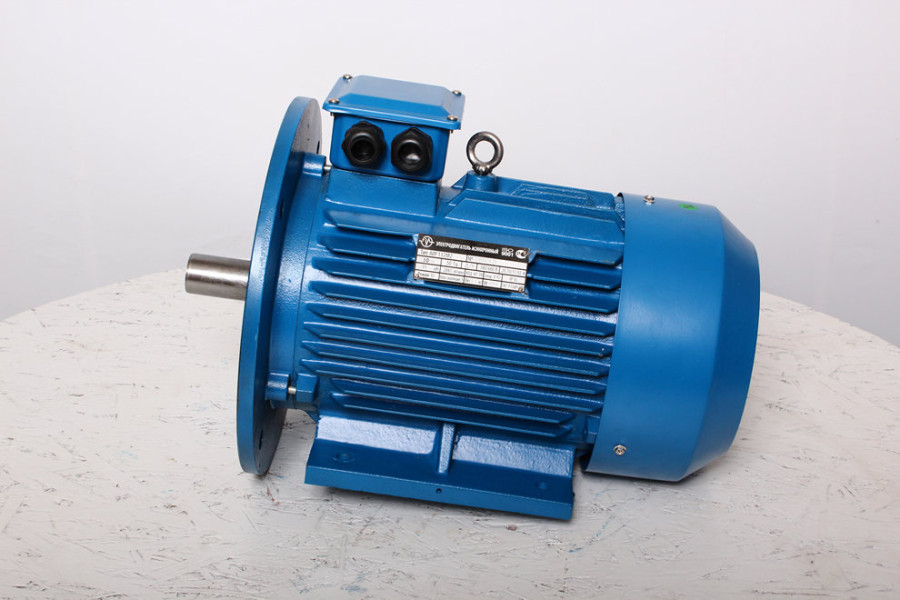

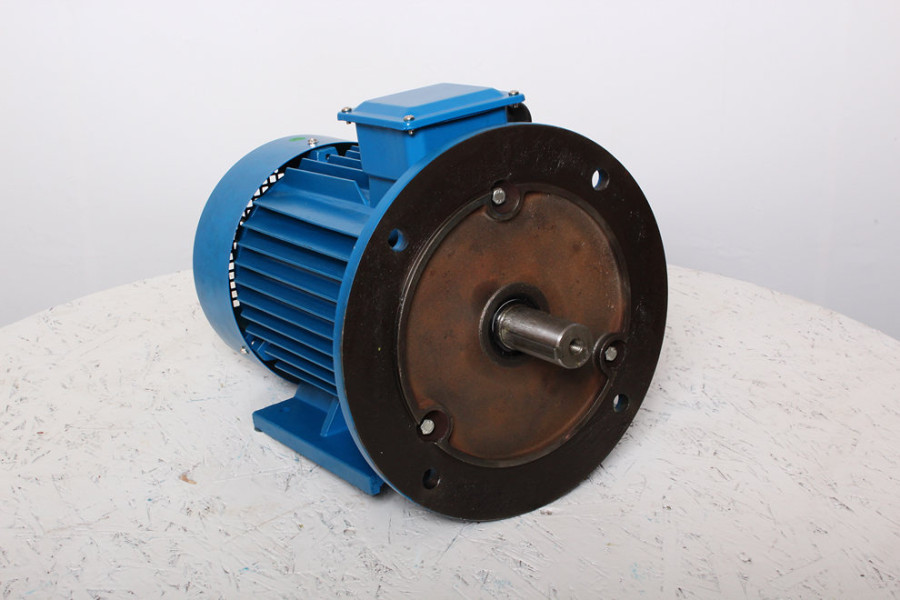

Базове монтажне виконання - на лапах з підшипниковими щитами. При необхідності установки двигуна на стіну або в інших нестандартних випадках можна замовити електродвигун АІР 132 М2 в монтажному виконанні: комбіноване на лапах з підшипниковими щитами і фланцем з боку приводимого механізму або з підшипниковими щитами і фланцем з боку приводимого механізму.

Високообертовий асинхронний трифазний електродвигун АІР 132 М2 взаємозамінний з такими електродвигунами інших серій, деякі з яких зняті з виробництва:

  • моделі електродвигунів А 132 M2, 4А 132 М2, 5А 132 M2, АМУ 132 M2, АД 132 M2, АДМ 132 M2, 5АІ 132 M2 відповідно серій (типів) А, 4А, 5А, АМУ, ПЕКЛО, АДМ, 5АІ.
  • електродвигунами АД 132 M2 виробництва ВАТ «Сібелектромотор» м. Томськ;
  • електродвигунами А 32 M2 виробництва ВАТ «ELDIN» м. Ярославль;
  • електродвигунами АІРХМ 132 M2 виробництва ВАТ «ВЕМЗ» м. Володимир;
  • електродвигунами 5АМХ 132 M2 виробництва ВАТ «ВЕМЗ» м. Володимир;
  • електродвигунами АДМ 132 M2 виробництва ВАТ «Уралелектро» м. Мідногорськ;
  • електродвигунами 5АІ 132 M2 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург.
  • електродвигунами АІР 132 M2 виробництва РУП «Могильовський завод «Електродвигун» м. Могилів.
  • асинхронний трифазний двигун 5АМУ 132 M2 виробництва ВАТ «Південелектромаш» м. Н. Каховка;
  • асинхронний трифазний двигун АД 132 M2 виробництва ВАТ «ДЕМЗ» м. Дніпропетровськ.

Висока якість конструктивного виконання двигунів АІР 132 М2 від ТОВ «Промислові вентилятори» гарантує ефективність їх роботи, надійність і довгий термін служби.

У наших прайсах на електродвигуни найнижчі ціни на ринку України при гарантованому виробником високій якості. Швидка доставка, широкий асортимент, будь-які необхідні модифікації.



Модель
ел.двигуна
Габаритні розміри Установочні і приєднувальні розміри
l30 h31 d30 d24 b10 l10 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A D C D E F GA GD H K M N R T S n
АІР 132 M2 520 355 283 350 216 178 89 38 80 10 41 8 132 12 300 250 0 5 19 4

Схеми габаритних розмірів при різлних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна

Габаритні розміри електродвигуна
