Електродвигун АІР 100 S4

Name: Електродвигун АІР 100 S4
Brand: Электродвигатели
Price: 6019 UAH
Availability: InStock

Асинхронний трифазний електромотор

Виробник: Электродвигатели

Все про товар

Опис

Характеристики

Технічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID2403

6 019₴

Знайшли дешевше?

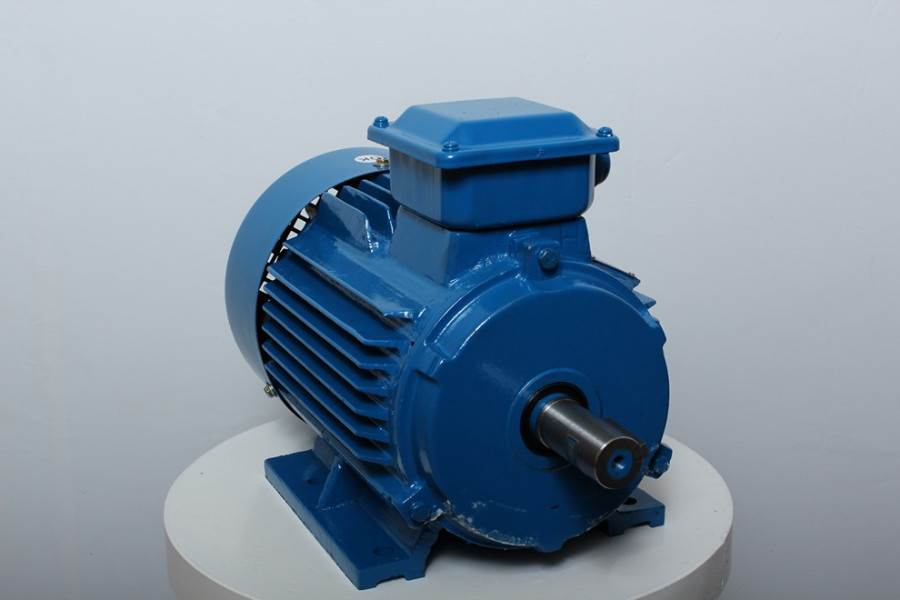

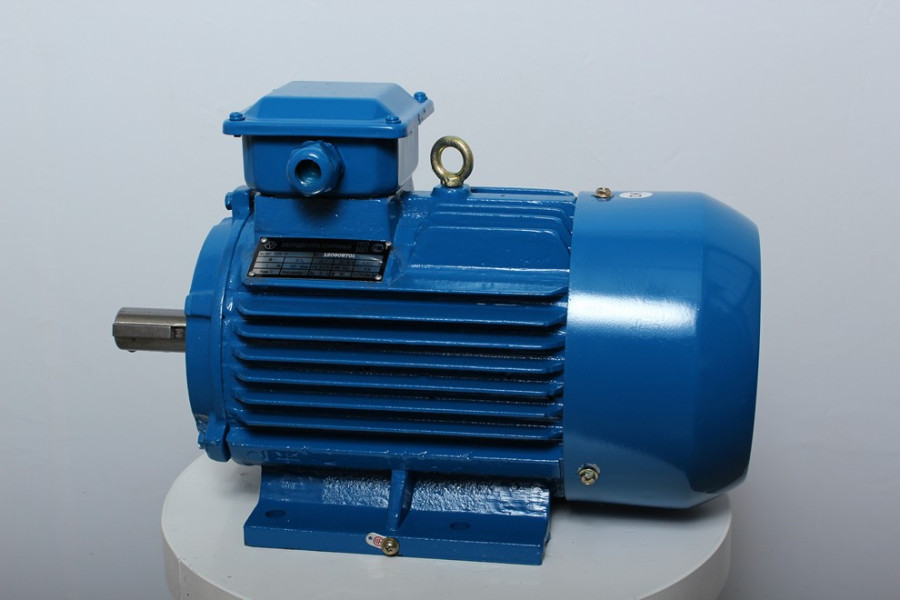

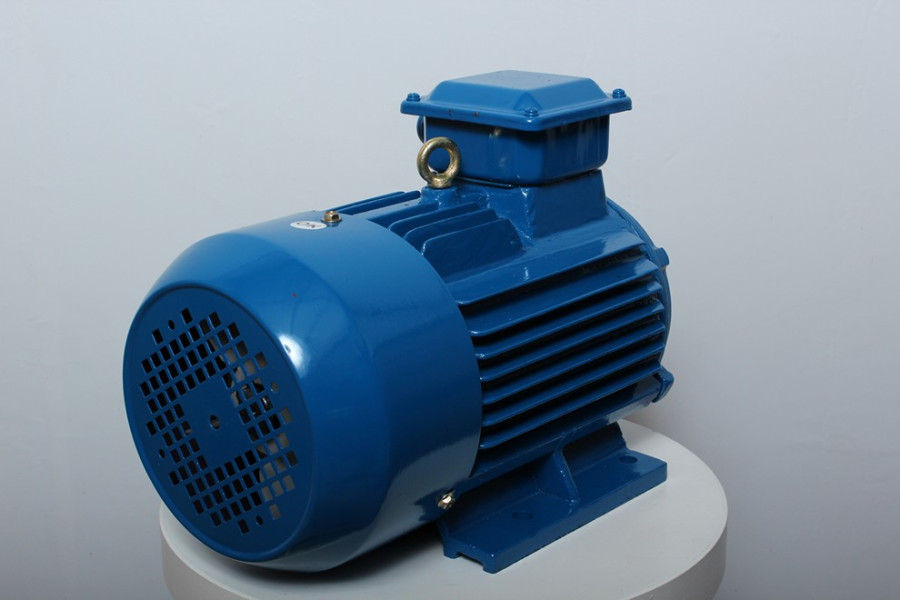

Електродвигун АІР 100 S4 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі частотою змінного струму 50 Гц напругою 220/380 В.

У електродвигуна АІР 100 S4 номінальна швидкість обертання 1500 обертів за хвилину.

Габарит (висота осі обертання вала): 100 мм; діаметр вала: 28 мм; потужність: 3.0 кВт; кліматичне виконання: У3; ІР: 54.

Корпус двигуна виконаний з сірого чавуну. Корпус двигуна АІР до 80 габариту відливається з силумінового сплаву.

Напруга, В:220/380

Потужність електродвигуна кВт:3.0

Об./хв:1500

n, об./хв:1420

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Електродвигун АІР 100 S4

6 019₴

Опис

Загальні відомості по асинхронному електродвигуну АІР 100 S4

Асинхронні трифазні електродвигуни з короткозамкненим ротором АІР 100 S4 застосовуються у всіх галузях промисловості, зокрема для електроприводів різних промислових пристроїв, механізмів і машин. Конструктивні виконання і спосіб монтажу виконані згідно ДЕСТ 2479-79.

Переваги асинхронного електродвигуна АІР 100 S4

можливість короткочасних механічних перевантажень;
простота конструкції;
простота пуску і легкість його автоматизації;
переважно постійна швидкість при різних навантаженнях;
підвищений ККД (до 75%) за рахунок високої точності виготовлення;
знижений рівень шуму (до 55 дБ) за рахунок застосування високоточних підшипників;
ступінь захисту IP54 електродвигунів забезпечує підвищену захищеність оболонки електродвигуна від води і пилу;
знижений рівень реактивних струмів cosφ (до 0,86), що призводить до значного зниження ризику перенапруги в мережі;
висока експлуатаційна надійність електродвигуна при пусках і спонтанно виникаючих перевантаженнях отримана шляхом значного збільшення кратності пускових моментів;
корпус відлитий із сірого чавуну.

Характеристики

Основні

Модель

АІР 100 S4

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

220/380

Частота струму, Гц

Потужність електродвигуна кВт

3.0

Об./хв

1500

n, об./хв

1420

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

81,4

Коефіцієнт потужності, cosφ

0,82

Маса, кг

Габарит (висота осі обертання), мм

100

Споживаний номінальний струм, Iн (А)

7,2

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,3

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,3

Ставлення пускового струму до номінального, Iпуск/Iн

Фазність

3-фазний

Асинхронний електродвигун АІР 100 S4

Електродвигун АІР 100 S4 - загальнопромисловий асинхронний трифазний, живиться від мережі змінного струму 50 Гц, напруга 220 В, 380 В. За необхідності двигун АІР 100 S4 може бути виготовлений для мережі 60 Гц.

Загальні характеристики електродвигуна асинхронного АІР 100 S4:

Номінальна потужність електродвигуна 3,0 кВт, частота обертання 1500 об./хв, монтажне виконання на лапах IМ108, корпус з сірого чавуну. Також на сайті представлені двигуни АІР 100 S з частотою обертання 750, 1000 і 3000 обертів за хв.

Можливе виготовлення електродвигуна з корпусом з силумінового сплаву, по монтажному виконанню - чистий фланець IM3081 і комбіноване IM2081 (на лапах і з фланцем). Режим роботи - тривалий при стабільному навантаженні S1.

Кліматичне виконання АІР 100 S4 - помірний клімат У3. Під замовлення можливі будь-які варіанти кліматичного виконання і категорії розміщення (У1-5, Т, ХЛ та ін), модифікації для спеціального використання (з підвищеною точністю за настановними розмірами П, зі вбудованим термозахистом Б, хімічностійких Х2 та ін.)

Електродвигуни АІР 100 S4 виготовляється за стандартом ДЕСТ 2479-79. Ступінь захисту IP54 (підвищений захист оболонки від пилу і води), обмотка мідна пролакована, ступінь нагрівостійкості F (пікова температура нагріву обмотки 150°С). Діаметр вала D1=28 мм.

Рівень реактивних струмів cosφ=0,82, тому значно знижений ризик перенапруги в мережі. За рахунок високої точності електродвигуна АІР 100 S4 підвищений ККД, у даної моделі він дорівнює 81,4%.

Розшифровка умовних позначень АІР 100S4:

А - асинхронний
І - розроблений в рамках «Інтерелектро»
Р (або С) - прив'язка потужності двигуна до установочно-приєднувальним розмірам за стандартом (Р по РС3031-71, С по CENELEC-DOCUMENT 28/64).
100 - висота осі обертання, мм
S - установчий розмір по довжині станини.
4 - кількість полюсів.

Електродвигуни АІР 100 S4 (3,0 кВт, 1500 об./хв) повністю взаємозамінний з такими моделями інших виробників і двигунами, які вже не виробляються:

Електродвигун АІРМ 100 S4 виробництва ТОВ «ЕЛКОМ», м. Санкт-Петербург, Росія. Серія (тип) АІРМ.
Електродвигун А100S4 виробництва ВАТ «ELDIN» м. Ярославль, Росія. Серія (тип) А.
Електродвигун АДМ100S4 виробництва ВАТ «Уралелектро» м. Мідногорськ, Росія. Серія АДМ.
Електродвигун АІР100S4 виробництва ВАТ «ПЕМЗ» м. Псков, Росія. Серія (тип) АІР.
Електродвигун 5АІ100S4 виробництва ТОВ «ЕЛКОМ» м. Санкт-Петербург, Росія. Серія (тип) 5АІ.
Електродвигуни АІР 100 S4 виробництва РУП «Могильовський завод «Електродвигун» м. Могильов, Білорусь. Серія (тип) АІР.
Електродвигун АІР 100 S4 виробництва РУП Поліссяелектромаш м. Лунинець, Білорусь. Серія (тип) АІР.
Електродвигуни АІР 100 S4 виробництва ВАТ «HELZ» м. Харків, Україна. Серія (тип) АІР.
Електродвигун АІРМ 100 S4 ВАТ "Електромотор" м. Полтава, Україна. Серія (тип) АІРМ.
Електродвигун 4АМА 100 S4 ВАТ ДЕМЗ м. Дніпропетровськ, Україна. Серія (тип) 4АМА.

Модель
ел.двигуна

Габаритні розміри

Установочні і приєднувальні розміри

l30

h31

d30

d24

b10

l10

l31

d10

d20

d25

l39

l20

d22

АІР 100 S4

390

275

215

250

160

112

100

215

180

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна:

Габаритні розміри електродвигуна
