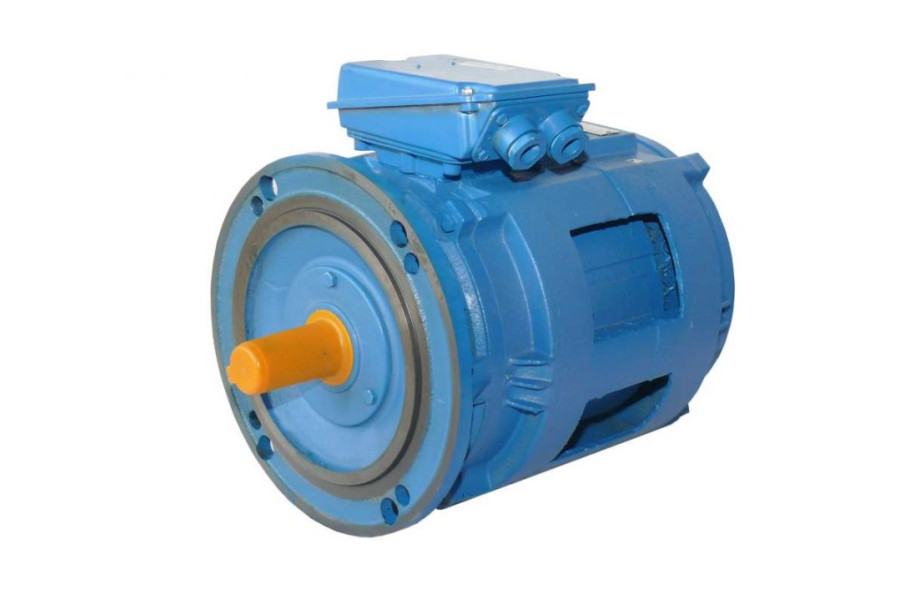

Електродвигун 5АН160S4/16НЛБ

Name: Електродвигун 5АН160S4/16НЛБ
Brand: Электродвигатели

Асинхронний трифазний електромотор

Виробник: Электродвигатели

Все про товар

Опис

Характеристики

Технічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31013

договірна

Трифазний асинхронний електродвигун для ліфта з короткозамкненим ротором 5АН160S4/16НЛБ: потужність: 3.55 кВт; частота обертання: 1500/375 об./хв.; габарит (висота осі обертання): 160 мм; діаметр валу: 42 мм; напруга: 380 В.

Напруга, В:380

Потужність електродвигуна кВт:3.55

Об./хв:1500/375

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Електродвигун 5АН160S4/16НЛБ

Опис

Призначення електродвигуна 5АН160S4/16НЛБ

Двигуни для приводу ліфтів являють собою трифазні асинхронні двохшвидкісні малошумні двигуни з короткозамкненим ротором, призначені для приводу лебідок пасажирських, вантажопасажирських і вантажних ліфтів житлових, адміністративних та промислових будівель.

Технічні характеристики електродвигуна 5АН160S4/16НЛБ

Кліматичне виконання УХЛ4 з робочою температурою від +1°С до +40°С і максимальним значенням відносної вологості 80% при 25°С
Двигун ліфта може експлуатуватися при вібрації від зовнішніх джерел з прискоренням до 0,5g з частотою до 35 Гц і витримують сейсмічні удари з прискоренням до 3g
Номінальна напруга/частота - 380 В/50 Гц. Ліфтовий двигун може експлуатуватися при відхиленнях напруги і частоти, обумовлених у ГОСТ 28173
Ступінь захисту - IP10
Клас - F
Спосіб охолодження - виконання Н - IC03 (з самовентиляцією) двостороння симетрична радіальна вентиляція
Режим роботи повторно-короткочасний з частими пусками і електромагнітним гальмуванням*
Малошумне виконання. Вібраційна швидкість до 1,8 мм/с.

Конструктивні особливості електродвигуна 5АН160S4/16НЛБ

Мотор ліфта має на статорі дві незалежні обмотки з круглого емальованого дроту: вищої і нижчої частоти обертання. Відносини вищої і нижчої частот обертання - 3:1. Фази обмоток з'єднані в «зірку», три вивідних кінця обмоток виведені в ввідний пристрій на клемну панель. У кожну з обмоток вбудовуються датчики температурного захисту типу СТ14-2 з температурою спрацьовування 145°С.


Нижча частота обертання	Вища частота обертання
Датчики D1 - CT14-2(145°C) Датчики D2 - CT14-2(115°C)

Ввідний пристрій (коробка виводів) двигунів 5АН160S4/16НЛБ розташована зверху станини і може бути повернене на 180°, забезпечуючи тим самим підведення кабелю живлення з двох сторін. Ліфтовий електродвигун має ввідний пристрій типу К-3-II. Параметри ввідного пристрою: 6 клемних болтів М6 - вивідні кінці обмоток, 2 клемних болти М5 - датчики термозахисту. Максимальний діаметр підвідного кабелю - 21 мм.

У двигунах для приводу ліфтів 5АН160S4/16НЛБ з обох сторін застосовуються підшипники 75-180309А1С9Ш3У.

Конструктивне виконання електродвигуна 5АН160S4/16НЛБ

IM3001, IM3002 - з фланцем

Характеристики

Основні

Модель

5АН160S4/16НЛБ

Тип електродвигуна

асинхронний

Вид

ліфтовий

Серія двигуна

5АН

Діаметр вала, мм

Напруга, В

380

Сила струму, А

10,0/8,0

Частота струму, Гц

Потужність електродвигуна кВт

3.55

Об./хв

1500/375

n, об./хв

1425/325

Клас ізоляції двигуна

Клас захисту пристрою, IP

ККД, %

Коефіцієнт потужності, cosφ

0,68

Маса, кг

110

Момент інерції ротора, кг*м2

0,06

Максимальний момент інерції системи, кг*м2

8,5

Габарит (висота осі обертання), мм

160

Неважлива характеристика, що настроюється 1

150

Неважлива характеристика, що настроюється 2

IC03

Рівень шуму на відстані 3м, dB(A)

Режим роботи

повторно-короткочасний*

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

3,1-3,9/>=1,9

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,7-3,3/>=1,9

Ставлення пускового струму до номінального, Iпуск/Iн

6,5/2,0

*Режим роботи електродвигуна для ліфта

Двигуни для приводу ліфтів призначені для роботи в періодичному повторно-короткочасному режимі з частими пусками і електромагнітним гальмуванням.

Послідовність операцій одного циклу наступна:

Пуск на вищій частоті обертання - (D);
Робота на вищій частоті обертання - (NB);
Генераторне гальмування обмоткою нижчої частоти обертання - (F);
Робота на нижчій частоті обертання - (NH);
Пауза - (R).

Тривалість включення на вищій частоті обертання становить 40-60%, на нижчому - 12-15%.

Режими роботи ліфтового двигуна

Схема габаритних розмірів електродвигуна 5АН160S4/16НЛБ

Габаритні розміри електродвигуна 5АН160S4/16НЛБ
