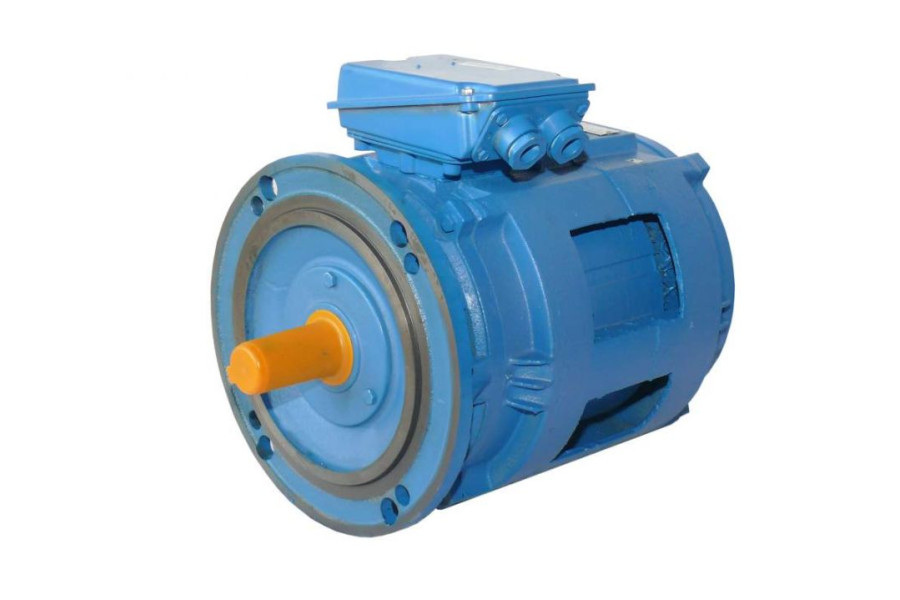

Електродвигун 5АФ225L6/24НЛБ

Name: Електродвигун 5АФ225L6/24НЛБ
Brand: Электродвигатели

Асинхронний трифазний електромотор

Виробник: Электродвигатели

Все про товар

Опис

Характеристики

Технічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31038

договірна

Трифазний асинхронний електродвигун для ліфта з короткозамкненим ротором 5АФ225L6/24НЛБ: потужність: 17.5 кВт; частота обертання: 1000/250 об./хв.; габарит (висота осі обертання): 225 мм; діаметр валу: 55 мм; напруга: 380 В.

Напруга, В:380

Потужність електродвигуна кВт:17.5

Об./хв:1000/250

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Електродвигун 5АФ225L6/24НЛБ

Опис

Призначення електродвигуна 5АФ225L6/24НЛБ

Двигуни для приводу ліфтів являють собою трифазні асинхронні двохшвидкісні малошумні двигуни з короткозамкненим ротором, призначені для приводу лебідок пасажирських, вантажопасажирських і вантажних ліфтів житлових, адміністративних та промислових будівель.

Технічні характеристики електродвигуна 5АФ225L6/24НЛБ

Кліматичне виконання УХЛ4 з робочою температурою від +1°С до +40°С і максимальним значенням відносної вологості 80% при 25°С
Двигун ліфта може експлуатуватися при вібрації від зовнішніх джерел з прискоренням до 0,5g з частотою до 35 Гц і витримують сейсмічні удари з прискоренням до 3g
Номінальна напруга/частота - 380 В/50 Гц. Ліфтовий двигун може експлуатуватися при відхиленнях напруги і частоти, обумовлених у ГОСТ 28173
Ступінь захисту - IP10
Клас - F
Спосіб охолодження - виконання Ф - IC26 (з примусовою вентиляцією) вентиляція здійснюється прибудованим «вентилятором-наїзником», розташованим на станині
Режим роботи повторно-короткочасний з частими пусками і електромагнітним гальмуванням*
Малошумне виконання. Вібраційна швидкість до 2,8 мм/с.

Конструктивні особливості електродвигуна 5АФ225L6/24НЛБ

Мотор ліфта має на статорі дві незалежні обмотки з круглого емальованого дроту: вищої і нижчої частоти обертання. Відносини вищої і нижчої частот обертання - 3:1. Фази обмоток з'єднані в «зірку», три вивідних кінця обмоток виведені в ввідний пристрій на клемну панель. У кожну з обмоток вбудовуються датчики температурного захисту типу СТ14-2 з температурою спрацьовування 145°С. Додатково вбудовуються датчики-позістори типу СТ14-2 з температурою спрацьовування 115°С, які дають сигнал на включення «вентилятора-наїзника».


Нижча частота обертання	Вища частота обертання
Датчики D1 - CT14-2(145°C) Датчики D2 - CT14-2(115°C)

Ввідний пристрій (коробка виводів) двигунів 5АФ225L6/24НЛБ розташована збоку станини праворуч при погляді з боку робочого кінця вала. Ліфтовий електродвигун має ввідний пристрій типу К-3-II. Параметри ввідного пристрою: 6 клемних болтів М8 - вивідні кінці обмоток, 2 клемних болти М5 - датчики термозахисту, 2 клемних болти М5 - датчики включення «вентилятора-наїзника». Максимальний діаметр підвідного кабелю - 25 мм.

У двигунах для приводу ліфтів 5АФ225L6/24НЛБ застосовуються підшипники 5-80213АС9Ш2У з обох боків.

Конструктивне виконання електродвигуна 5АФ225L6/24НЛБ

IM3001, IM3002 - з фланцем

Характеристики

Основні

Модель

5АФ225L6/24НЛБ

Тип електродвигуна

асинхронний

Вид

ліфтовий

Серія двигуна

5АФ

Діаметр вала, мм

Напруга, В

380

Сила струму, А

36,1/35,0

Частота струму, Гц

Потужність електродвигуна кВт

17.5

Об./хв

1000/250

n, об./хв

940/220

Клас ізоляції двигуна

Клас захисту пристрою, IP

ККД, %

84,5

Коефіцієнт потужності, cosφ

0,87

Маса, кг

452

Момент інерції ротора, кг*м2

1,32

Максимальний момент інерції системи, кг*м2

3,5

Габарит (висота осі обертання), мм

225

Неважлива характеристика, що настроюється 1

180

Неважлива характеристика, що настроюється 2

IC26

Рівень шуму на відстані 3м, dB(A)

Режим роботи

повторно-короткочасний*

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,4-2,9/>=1,6

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,2-2,7/>=1,6

Ставлення пускового струму до номінального, Iпуск/Iн

6,5

*Режим роботи електродвигуна для ліфта

Двигуни для приводу ліфтів призначені для роботи в періодичному повторно-короткочасному режимі з частими пусками і електромагнітним гальмуванням.

Послідовність операцій одного циклу наступна:

Пуск на вищій частоті обертання - (D);
Робота на вищій частоті обертання - (NB);
Генераторне гальмування обмоткою нижчої частоти обертання - (F);
Робота на нижчій частоті обертання - (NH);
Пауза - (R).

Тривалість включення на вищій частоті обертання становить 40-60%, на нижчому - 12-15%.

Режими роботи ліфтового двигуна

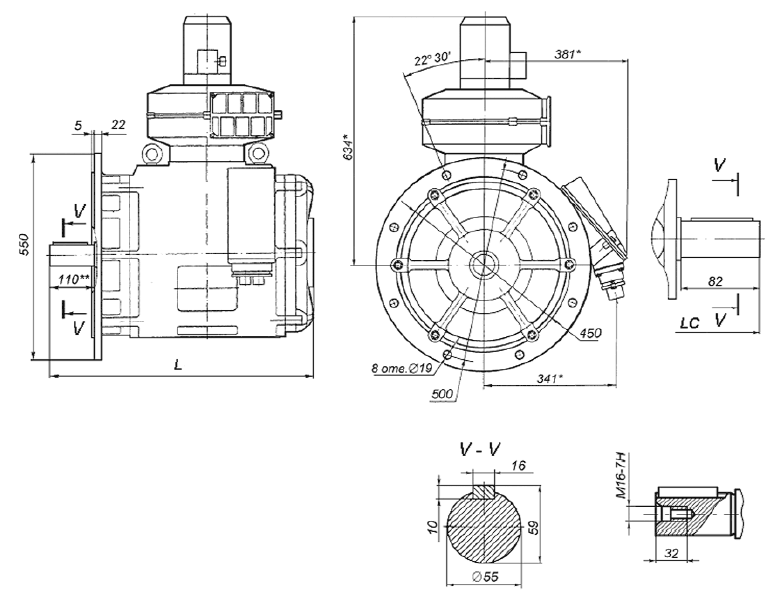

Схема габаритних розмірів електродвигуна 5АФ225L6/24НЛБ

Габаритні розміри електродвигуна 5АФ225L6/24НЛБ

Модель ел.двигуна	Установчі та приєднувальні розміри, мм
Модель ел.двигуна	Монтажне виконання	L	LC
5АФ225L6/24НЛБ	IM3001/IM3002	746/746	-/835
