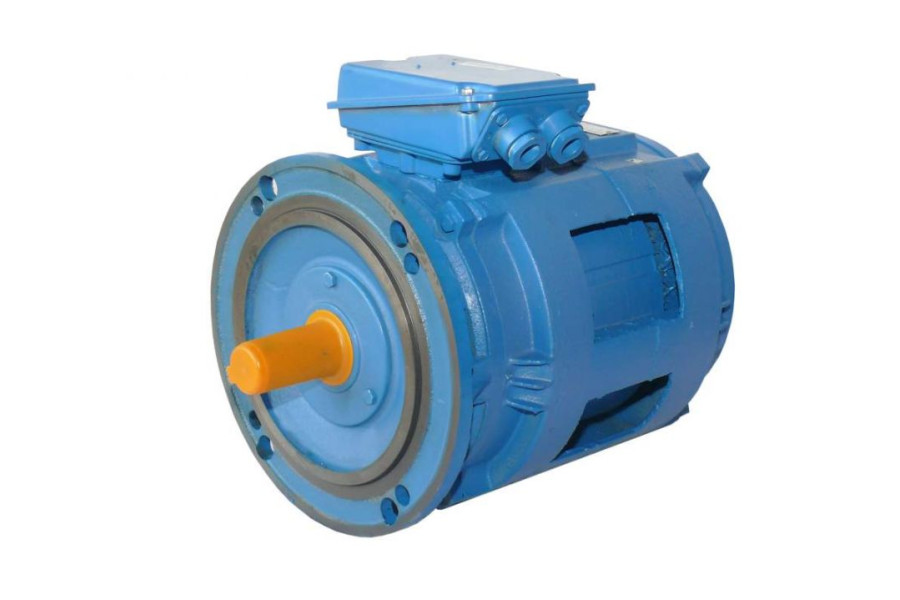

Призначення електродвигуна 5АФ200MA6/24НЛБ
Двигуни для приводу ліфтів являють собою трифазні асинхронні двохшвидкісні малошумні двигуни з короткозамкненим ротором, призначені для приводу лебідок пасажирських, вантажопасажирських і вантажних ліфтів житлових, адміністративних та промислових будівель.
Технічні характеристики електродвигуна 5АФ200MA6/24НЛБ
- Кліматичне виконання УХЛ4 з робочою температурою від +1°С до +40°С і максимальним значенням відносної вологості 80% при 25°С
- Двигун ліфта може експлуатуватися при вібрації від зовнішніх джерел з прискоренням до 0,5g з частотою до 35 Гц і витримують сейсмічні удари з прискоренням до 3g
- Номінальна напруга/частота - 380 В/50 Гц. Ліфтовий двигун може експлуатуватися при відхиленнях напруги і частоти, обумовлених у ГОСТ 28173
- Ступінь захисту - IP10
- Клас - F
- Спосіб охолодження - виконання Ф - IC26 (з примусовою вентиляцією) вентиляція здійснюється прибудованим «вентилятором-наїзником», розташованим на станині
- Режим роботи повторно-короткочасний з частими пусками і електромагнітним гальмуванням*
- Малошумне виконання. Вібраційна швидкість до 2,8 мм/с.
Конструктивні особливості електродвигуна 5АФ200MA6/24НЛБ
Мотор ліфта має на статорі дві незалежні обмотки з круглого емальованого дроту: вищої і нижчої частоти обертання. Відносини вищої і нижчої частот обертання - 3:1. Фази обмоток з'єднані в «зірку», три вивідних кінця обмоток виведені в ввідний пристрій на клемну панель. У кожну з обмоток вбудовуються датчики температурного захисту типу СТ14-2 з температурою спрацьовування 145°С. Додатково вбудовуються датчики-позістори типу СТ14-2 з температурою спрацьовування 115°С, які дають сигнал на включення «вентилятора-наїзника».
 |
| Нижча частота обертання |
Вища частота обертання |
Датчики D1 - CT14-2(145°C)
Датчики D2 - CT14-2(115°C) |
Ввідний пристрій (коробка виводів) двигунів 5АФ200MA6/24НЛБ розташована збоку станини праворуч при погляді з боку робочого кінця вала. Ліфтовий електродвигун має ввідний пристрій типу К-3-II. Параметри ввідного пристрою: 6 клемних болтів М8 - вивідні кінці обмоток, 2 клемних болти М5 - датчики термозахисту, 2 клемних болти М5 - датчики включення «вентилятора-наїзника». Максимальний діаметр підвідного кабелю - 25 мм.
У двигунах для приводу ліфтів 5АФ200MA6/24НЛБ застосовуються підшипники 5-80313АС9Ш3У з боку приводу і 5-80213АС9Ш3У з протилежного боку.
Конструктивне виконання електродвигуна 5АФ200MA6/24НЛБ
- IM3001, IM3002 - з фланцем
