Електродвигун 4ПНМ 132МО4 (4,0/1600-4000)

Призначення електродвигуна постійного струму 4ПНМ 132МО4

Двигун постійного струму 4ПНМ 132МО4 захищеного виконання з самовентиляцією призначений для роботи в електроприводах постійного струму промислового обладнання з живленням, як від напівпровідникових перетворювачів, так і від генераторів.

Технічні характеристики електродвигуна 4ПНМ 132МО4

• Температура навколишнього середовища: 1°С-40°С
• Номінальний режим роботи: S1 (допускається робота в режимах S2 - S8)
• Ступінь захисту: IP 23
• Спосіб охолодження IС001
• Висота над рівнем моря не більше 1000 м
• Механічні дії по групі М8
• Двигун постійного струму виготовляється з незалежним збудженням. Напруга збудження - 220В незалежно від номінальної напруги якоря

Імовірність безвідмовної роботи за напрацювання 4000 год не менше 0,93 (із заміною щіток при необхідності через 2000 год). Середній ресурс до списання 20000 ч. Середній термін служби 15 років.

Мотор постійного струму 4ПНМ 132МО4 допускає регулювання частоти обертання від номінальної до максимальної при номінальній напрузі збудження зміною напруги на якорі тривало з струмом якоря ≤0,8 Iном, напруга на якорі не повинно перевищувати 220 В для двигунів на Uяном = 110 В, 330 В при Uяном = 220 В і 460 В при Uяном = 440 В.

Електромотор постійного струму 4ПНМ 132МО4 дозволяє регулювати частоту обертання вниз від номінальної до 0 зменшенням напруга на якорі, величини допустимих струмів в якорі і напруги збудження при цьому встановлюються за погодженням між виробником та замовником. Двигуни допускають перевантаження по струму якоря 2 Iном протягом 15 с при n≤nном і 1,5 Iном протягом 10 с при nmax.

Стійкість роботи двигунів з незалежним збудженням у всіх режимах роботи повинна забезпечуватися схемою управління.

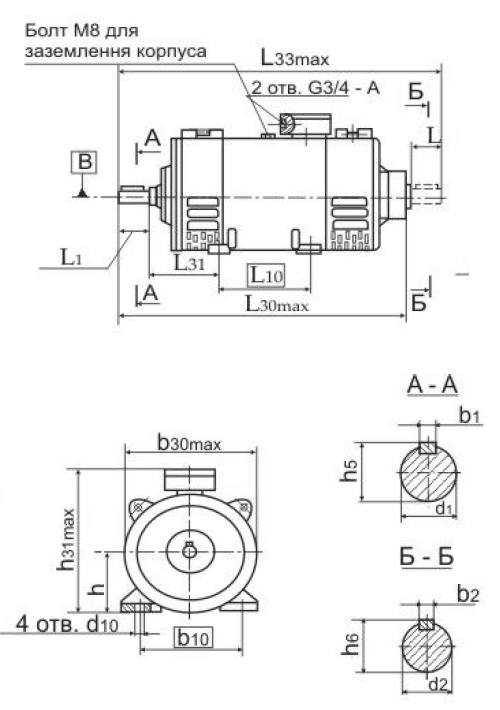

Конструктивне виконання електродвигуна 4ПНМ 132МО4

• IM1001 - на лапах
• IМ3001 - з фланцем
