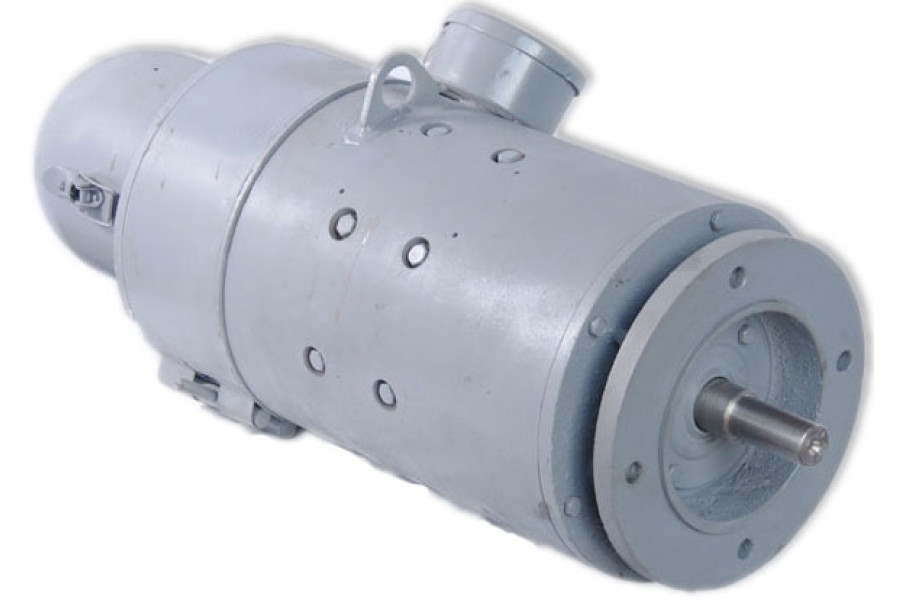

Призначення електродвигуна постійного струму 4ПН 250S
Широкорегульовані електродвигуни постійного струму закритого виконання 4ПН 250S застосовуються: на екскаваторах, підйомних механізмах, кранах, громадському транспорті, транспортних рольгангах, у металургійній, металообробній, паперової промисловості та в інших галузях, де необхідне точне і при цьому плавне регулювання швидкості і моменту. Основною перевагою колекторних двигунів постійного струму є можливість регулювання частоти обертання в широкому діапазоні, лінійність механічної і, в більшості випадків, регулювальної характеристики, великий пусковий момент, високу швидкодію, мала маса і об'єм на одиницю корисної потужності і більш високий ККД у порівнянні з двигунами змінного струму тієї ж потужності.
Недоліком колекторних двигунів постійного струму є наявність щіткового вузла, що обмежує їх довговічність і є джерелом радіоперешкод. Внаслідок іскріння на ковзному контакті ці двигуни не придатні для експлуатації у вибухонебезпечних середовищах.
Технічні характеристики електродвигуна 4ПН 250S
- Номінальний режим роботи: тривалий (S1) по ГОСТ 183-74. Допускається робота в режимах S2 - S8 по ГОСТ 183-74, при цьому середньоквадратичний струм якоря за цикл не повинен перевищувати номінальний.
- Збудження електродвигуна незалежне 220 В.
- Напрямок обертання: реверсивний. Допустима кількість реверсів на годину не більше 400.
- Ступінь захисту: IР44.
- Середній рівень звуку електродвигунів постійного струму при основній частоті обертання до 900 хв-1 відповідає класу 1, вище 900 хв-1 - класу 2.
- Рівень вібрації по ГОСТ 16921-83 при номінальній частоті обертання відповідає категорії R.
- Можливість безвідмовної роботи електродвигунів постійного струму 4ПБ-80 - 0,9 за період роботи 6000 годин.
- Термін служби електродвигунів 12-15 років.
Мотор постійного струму 4ПН 250S без пошкоджень і залишкових деформацій витримує в нагрітому стані робоче навантаження по струму 2 Iн протягом 60 сек. або 4 Iн протягом 12 сек. Регулювання частоти обертання електродвигунів постійного струму 4ПН 250S від нуля до основної виробляється зміною напруги, що підводиться на якорі в реверсивному приводі і струмі якоря до 0,85-0,9 Iн, а від основної до максимальної частоти обертання шляхом зменшення струму збудження при номінальному струмі якоря і номінальному напрузі на якорі.
Стійкість роботи електродвигуна забезпечується системою регулювання приводу. Напрямок обертання електродвигунів постійного струму - реверсивний. Допустима кількість реверсів на годину не більше 400. Двигун постійного струму працює при живленні від статичних або обертових перетворювачів. Допустима швидкість зміни струму якоря до 100 Iн/с в режимі перевантаження, коефіцієнт пульсації струму в номінальних режимах роботи до 15%.
Ступінь іскріння на колекторі електродвигунів під збігають краєм щітки при номінальному навантаженні в діапазоні робочих частот обертання і коефіцієнті пульсації струму не більше 15% не перевищує 11/2 по ГОСТ 183-74. Ступінь іскріння електродвигунів 4ПН 250S при перевантаженнях і в перехідних режимах не обумовлюється, колектор і щітки при цьому повинні бути в стані, придатному для експлуатації.

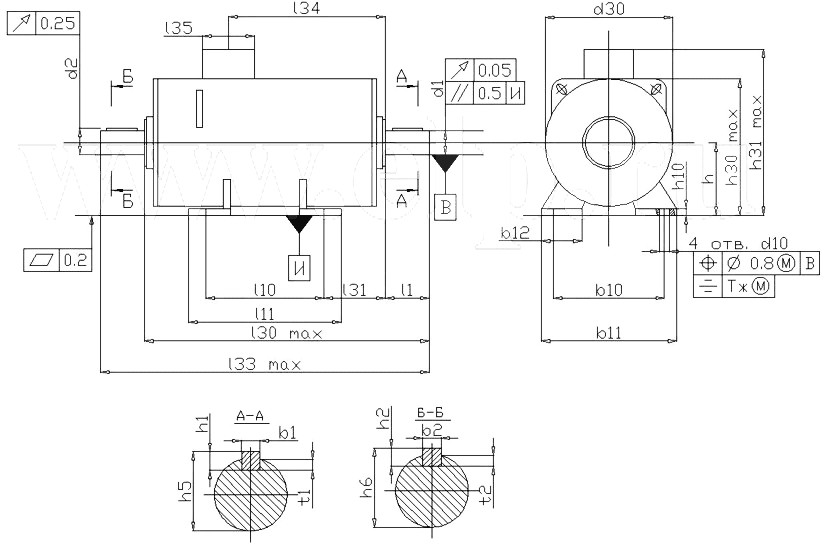

Конструктивне виконання електродвигуна 4ПН 250S
