Електродвигун 4ПФМ 225МГ (22,0/750-1500)

Є в наявності

Код товару: ID30685

договірна

Загальнопромисловий електродвигун постійного струму 4ПФМ 225МГ: потужність: 22.0 кВт; частота обертання: 750-1500 об/хв; габарит (висота осі обертання): 225 мм; діаметр вала: 55 мм; напруга: 440 В.

Варіанти монтажного виконання:

IM1001 на лапах.

Напруга, В:440

Потужність електродвигуна кВт:22.0

Об./хв:750-1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Електродвигун 4ПФМ 225МГ (22,0/750-1500)

Опис

Призначення електродвигуна постійного струму 4ПФМ 225МГ

Електромотор постійного струму 4ПФМ 225МГ загальнопромисловий з нормальними регулювальними властивостями.

Технічні характеристики електродвигуна 4ПФМ 225МГ

Номінальний режим роботи: тривалий S1 по ГОСТ 183-74. Електродвигуни постійного струму допускають роботу в режимах S2 - S8 по ГОСТ 183-74, при цьому середньоквадратичний струм якоря за цикл не повинен перевищувати номінальний
Напрямок обертання: реверсивний
Ступінь захисту: IP22
Середній рівень звуку двигунів при номінальній частоті обертання відповідає класу 2 по ГОСТ 16372-84
Рівень вібрації по ГОСТ 16921-83 категорії R і N.

Двигуни типу 4ПФМ 225МГ виконуються з тахогенератором типу ТС1. Тахогенератори мають закрите вбудоване виконання (якір генератора жорстко закріплений на валу якоря електродвигуна).

Мотор постійного струму без пошкоджень і залишкових деформацій витримує в нагрітому стані робоче навантаження по струму 60 с, при максимальній частоті обертання 1,5 (в частках номінального). При цьому середньоквадратичний струм не повинен перевищувати номінальний. Регулювання частоти обертання двигунів від нуля до основної виробляється зміною напруги, що підводиться, а від основної до максимальної - струмом збудження. Електродвигуни постійного струму допускають регулювання частоти обертання від номінальної до 3 хв-1 при обертовому моменті не вище номінального.Стійкість роботи електродвигунів з незалежним збудженням, а також виключення появи на обмотці збудження напружень більше 600 В забезпечується схемою управління електродвигунами.

Ступінь іскріння на колекторі машин під збігають краєм щітки при номінальному навантаженні в діапазоні робочих частот обертання і коефіцієнті пульсації струму не більше 15% не перевищує 11/2 по ГОСТ 183-74. Ступінь іскріння при перевантаженнях і в перехідних режимах не обмовляється, колектор і щітки при цьому повинні бути в стані, придатному для експлуатації.

Конструктивне виконання електродвигуна 4ПФМ 225МГ

IM1001 - на лапах

Характеристики

Основні

Модель

4ПФМ 225МГ

Тип електродвигуна

постійного струму

Вид

загальнопромисловий

Серія двигуна

4ПФМ

Діаметр вала, мм

Напруга, В

440

Сила струму, А

Потужність електродвигуна кВт

22.0

Об./хв

750-1500

Клас захисту пристрою, IP

ККД, %

82,0

Маса, кг

590

Габарит (висота осі обертання), мм

225

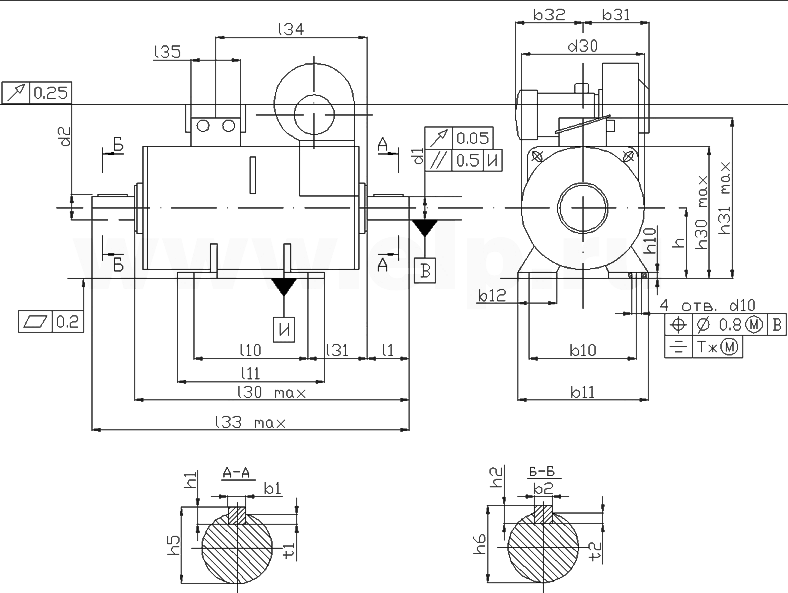

Схема габаритних розмірів електродвигуна 4ПФМ 225МГ

Габаритні розміри електродвигуна 4ПФМ 225МГ

Модель ел.двигуна	Габаритні, установчі та приєднувальні розміри, мм
Модель ел.двигуна	b1	b2	b10	b11	b12	b31	b32	d1	d2	d10	d20	d22	d24	d25	d30	d33	d'33	h	h1
4ПФМ 225МГ	16	14	356	435	100	350	235	55k6	48k6	19	500	19	550	450	475	15	27	225	10

Модель ел.двигуна	Габаритні, установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	h2	h5	h6	h10	h31	h34	l1	l2	l10	l11	l12	l30	l31	l33	l34	l39	t1	t2	δ
4ПФМ 225МГ	9	59	51,5	20	875	533	110	110	450	531	100	975	149	1110	714±3	0±4	6	5,5	0,8
