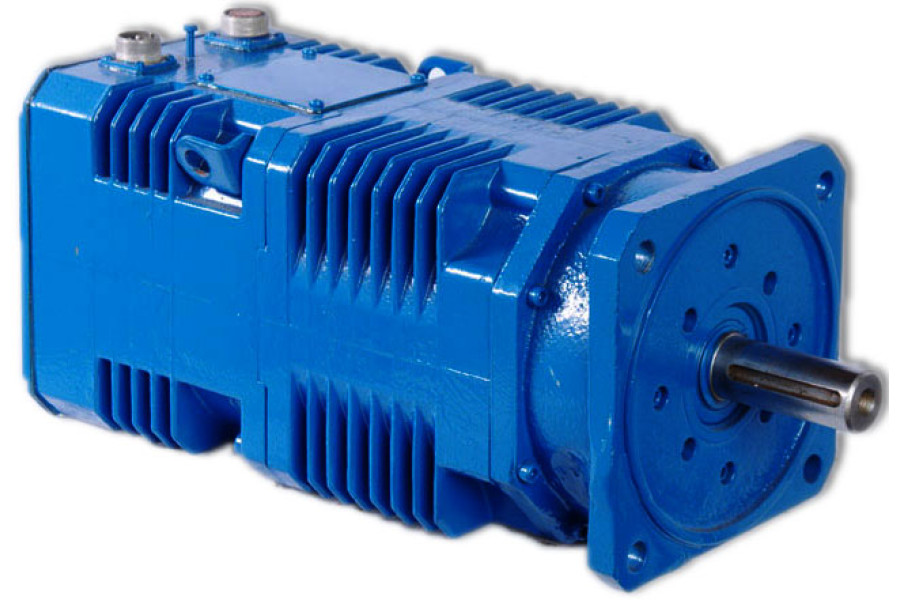

Електродвигун 4ПФ 132МВБO4 (15,0/1030-5000)

Призначення електродвигуна постійного струму 4ПФ 132МВБO4

Двигун постійного струму 4ПФ 132МВБO4 захищеного виконання з незалежною вентиляцією з тахогенератором і датчиками теплового захисту призначений для регульованих електроприводів різних механізмів, включаючи електроприводи металорізальних верстатів. Живлення електродвигунів може здійснюватися як від генераторів постійного струму, так і від випрямних пристроїв.

Технічні характеристики електродвигуна 4ПФ 132МВБO4

Широкорегульований, з повністю шихтованим статором, невід'ємними полюсами, компенсаційною обмоткою, підвищеної точності.

• Температура навколишнього середовища: 1°С-40°С
• Номінальний режим роботи: S1 (допускається робота в режимах S2 - S8)
• Ступінь захисту: IP 23S
• Клас нагрівостійкості F
• Спосіб охолодження IC06
• Висота над рівнем моря не більше 1000 м
• Механічні дії по групі М8
• Електродвигун з прибудованим тахогенератором ТП80-20-0,5 постійного струму і датчиками теплового захисту, з незалежною вентиляцією від прибудованого електровентилятора
• Електромотор постійного струму виготовляється з незалежним збудженням. Напруга збудження - 220 В.

Імовірність безвідмовної роботи за напрацювання 10000 год не менше 0,95 (із заміною щіток при необхідності через 2000 год). Середній ресурс до списання 30000 ч. Середній термін служби 15 років.

Стійка робота мотора постійного струму 4ПФ 132МВБO4 в сталих і перехідних режимах забезпечується системою управління. Електродвигуни допускають перевантаження по струму:

• 1,6 Iн - протягом 1 хв при номінальній частоті обертання
• 2 Iн - протягом 15 с при номінальній частоті обертання
• 1,5 Iн - протягом 10 с при максимальній частоті обертання.

Конструктивне виконання електродвигуна 4ПФ 132МВБO4

• IM1001 - на лапах
