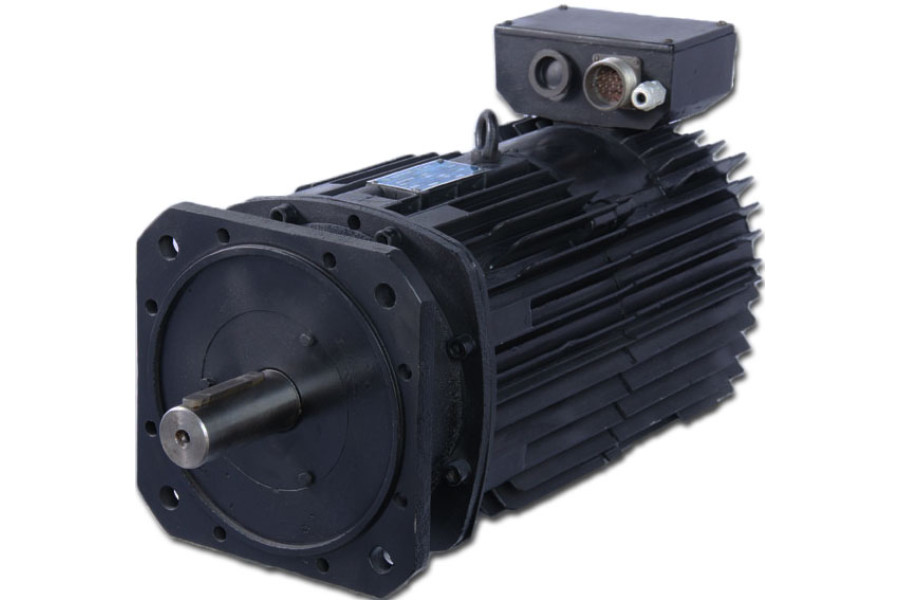

Електродвигун 4ПБ 80А (0,25/1500)

Електромотор постійного струму

0
Все про товар
Опис
Характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID30261
договірна

Загальнопромисловий електродвигун постійного струму 4ПБ 80А: потужність: 0.25 кВт; частота обертання: 1500 об/хв; габарит (висота осі обертання): 80 мм; діаметр вала: 22 мм; напруга: 220 В.

Варіанти монтажного виконання:

IM1001 на лапах, IM3001 з фланцем.

Напруга, В:220
Потужність електродвигуна кВт:0.25
Об./хв:1500
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Електродвигун 4ПБ 80А (0,25/1500)
Опис

Призначення електродвигуна постійного струму 4ПБ 80А

Широкорегульовані електродвигуни постійного струму закритого виконання 4ПБ 80А застосовуються: на екскаваторах, підйомних механізмах, кранах, громадському транспорті, транспортних рольгангах, у металургійній, металообробній, паперової промисловості та в інших галузях, де необхідне точне і при цьому плавне регулювання швидкості і моменту. Основною перевагою колекторних двигунів постійного струму є можливість регулювання частоти обертання в широкому діапазоні, лінійність механічної і, в більшості випадків, регулювальної характеристики, великий пусковий момент, високу швидкодію, мала маса і об'єм на одиницю корисної потужності і більш високий ККД у порівнянні з двигунами змінного струму тієї ж потужності.

Недоліком колекторних двигунів постійного струму є наявність щіткового вузла, що обмежує їх довговічність і є джерелом радіоперешкод. Внаслідок іскріння на ковзному контакті ці двигуни не придатні для експлуатації у вибухонебезпечних середовищах.

Технічні характеристики електродвигуна 4ПБ 80А

  • Номінальний режим роботи: тривалий (S1) по ГОСТ 183-74. Допускається робота в режимах S2 - S8 по ГОСТ 183-74, при цьому середньоквадратичний струм якоря за цикл не повинен перевищувати номінальний.
  • Збудження електродвигуна незалежне 220 В.
  • Напрямок обертання: реверсивний. Допустима кількість реверсів на годину не більше 400.
  • Ступінь захисту: IР44.
  • Середній рівень звуку електродвигунів постійного струму при основній частоті обертання до 900 хв-1 відповідає класу 1, вище 900 хв-1 - класу 2.
  • Рівень вібрації по ГОСТ 16921-83 при номінальній частоті обертання відповідає категорії R.
  • Можливість безвідмовної роботи електродвигунів постійного струму 4ПБ-80 - 0,9 за період роботи 6000 годин.
  • Термін служби електродвигунів 12-15 років.

Мотор постійного струму 4ПБ 80А без пошкоджень і залишкових деформацій витримує в нагрітому стані робоче навантаження по струму 2 Iн протягом 60 сек. або 4 Iн протягом 12 сек. Регулювання частоти обертання електродвигунів постійного струму 4ПБ 80А від нуля до основної виробляється зміною напруги, що підводиться на якорі в реверсивному приводі і струмі якоря до 0,85-0,9 Iн, а від основної до максимальної частоти обертання шляхом зменшення струму збудження при номінальному струмі якоря і номінальному напрузі на якорі.

Стійкість роботи електродвигуна забезпечується системою регулювання приводу. Напрямок обертання електродвигунів постійного струму - реверсивний. Допустима кількість реверсів на годину не більше 400. Двигун постійного струму працює при живленні від статичних або обертових перетворювачів. Допустима швидкість зміни струму якоря до 100 Iн/с в режимі перевантаження, коефіцієнт пульсації струму в номінальних режимах роботи до 15%.

Ступінь іскріння на колекторі електродвигунів під збігають краєм щітки при номінальному навантаженні в діапазоні робочих частот обертання і коефіцієнті пульсації струму не більше 15% не перевищує 11/2 по ГОСТ 183-74. Ступінь іскріння електродвигунів 4ПБ 80А при перевантаженнях і в перехідних режимах не обумовлюється, колектор і щітки при цьому повинні бути в стані, придатному для експлуатації.

Конструктивне виконання електродвигуна 4ПБ 80А

  • IM1001 - на лапах
  • IМ3001 - з фланцем
Характеристики
Основні
Модель
4ПБ 80А
Тип електродвигуна
постійного струму
Вид
загальнопромисловий
Серія двигуна
4ПБ
Діаметр вала, мм
22
Напруга, В
220
Потужність електродвигуна кВт
0.25
Об./хв
1500
Клас захисту пристрою, IP
44
Макс. температура переміщуваного повітря, °С
40
ККД, %
62
Маса, кг
18
Габарит (висота осі обертання), мм
80

Схема габаритних розмірів електродвигуна 4ПБ 80А, конструктивне виконання IM1001

Габаритні розміри електродвигуна 4ПБ 80А


Модель
ел.двигуна
Габаритні розміри, мм
L1 L10 L30 L31 b1 b10 h h1 h5 h31 d1 d10 d30 t1 b11 d33
4ПБ 80А 50±0,5 100 435 50±1,5 6р9 125 80-0,5 6h9 24,5-0,3 200,5 22js6 12 176±3 3,5+02 155±3 15,5
