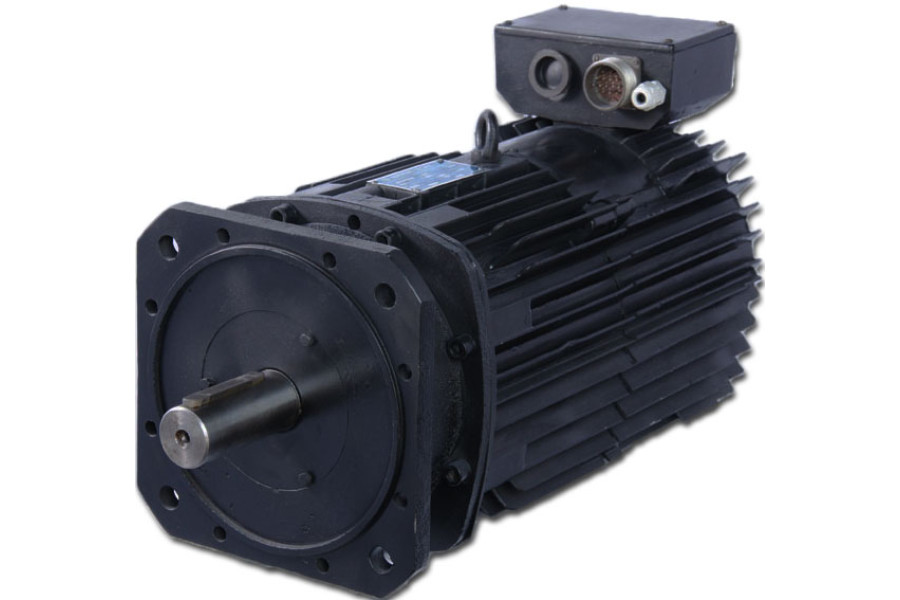

Електродвигун 4МТА-С (23,0/1500)

Призначення електродвигуна постійного струму 4МТА-С

Електродвигуни постійного струму 4МТА-С зі збудженням від постійних магнітів призначені для металоріжущих машин з ЧПУ, роботів, трансманіпуляторов.

Технічні характеристики електродвигуна 4МТА-С

• Температура навколишнього середовища: +5°С - +40°С
• Висота над рівнем моря: до 1000 м
• Відносна вологість: до 30% при 30°С
• Навколишнє середовище вибухобезпечне, без токопровідного пилу, агресивних газів і пари з концентрацією, яка руйнує метали та ізоляцію
• Захист: IP 44
• Тепловий класу ізоляційної системи: С
• Без обдува.

Конструкція електродвигуна 4МТА-С

Комплект двигунів складається з:

• машини постійного струму з вбудованим температурним датчиком
• датчика частот обертання (тахогенератора)
• електромагнітного гальма без зазору.

У роторі машини постійного струму знаходяться постійні магніти з магнітними осями тангенциально орієнтованими по осях обертання. Полюси збудження утворюються полюсними наконечниками, що розподілені між магнітами. Обмотка в статорі, до якого нерухомо приєднаний колектор. Проведення струму з нерухомого контактного кільця до нерухомого колектора здійснюється за допомогою обертового щіткотримача, закріпленого на валу болтами. Пари щіток вставлені в металеві гільзи, закріплені до щіткотримача болтами. Існує можливість налаштування нейтралі двигуна.
