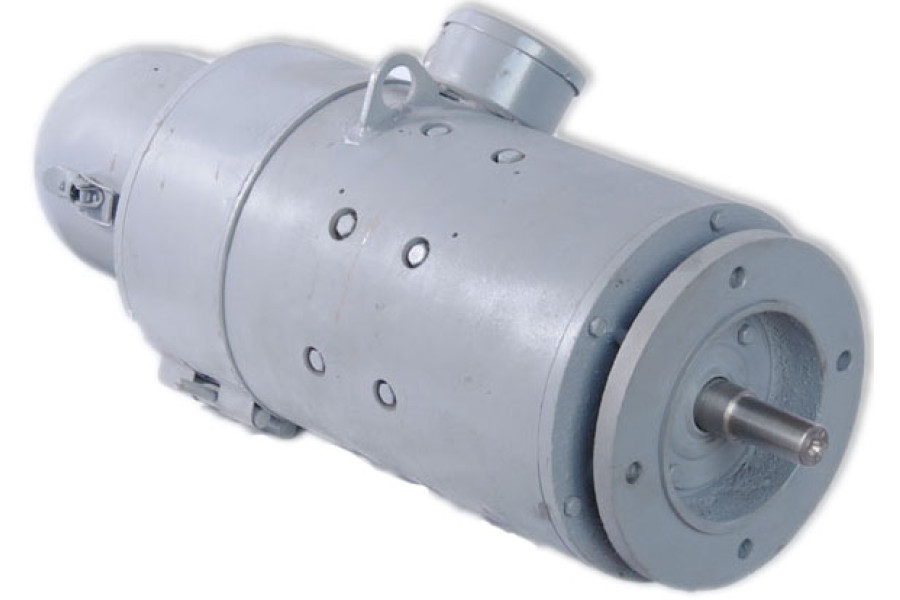

Електродвигун 2ПН 112L (2,2/1500-4000)

Призначення електродвигуна постійного струму 2ПН 112L

Електродвигуни постійного струму 2ПН 112L призначені для роботи в широко регульованих автоматизованих електроприводах постійного струму, експлуатації в механізмах верстатів при живленні нефіксованою напругою від електричних пристроїв на напівпровідникових приладах, що утворюють з електродвигуном замкнуту ланцюг. Застосовуються в приводах подачі металорізальних верстатів, промислових роботів, маніпуляторах і другом виробничому обладнанні.

Технічні характеристики електродвигуна 2ПН 112L

• Кліматичне виконання: УХЛ
• Категорія розміщення: 4
• Температура навколишнього середовища: 5 °С-40 °С
• Номінальний режим роботи: S1
• Напрямок руху: реверсивне
• Ступінь захисту: IP 23
• Двигун постійного струму виготовляється з незалежним збудженням. Напруга збудження - 220В незалежно від номінальної напруги якоря

Мотор постійного струму 2ПН 112L має зовнішній відцентровий вентилятор, насаджений на кінець вала, протилежний приводу, і закритий штампованим або зварним кожухом з листової сталі товщиною 1-2 мм (залежно від висоти осі обертання). Усередині таких двигунів на валу з протилежної боку від колектору розміщується вентилятор-мішалка.

З'єднання з приводом двигунів серії 2П проводиться еластичною, зубчастої або клиноремінною передачею. Всі двигуни постійного струму виготовляються з робочим кінцем валу з боку, протилежного колектору.

Живлення двигунів 2ПН 112L може здійснюватися від джерела постійного струму і від тиристорного перетворювача. При живленні від тиристорного перетворювача допустимий струм якоря зменшується залежно від схеми випрямлення та електромагнітної постійної часу якірного ланцюга. Стійка робота двигуна забезпечується схемою управління електроприводу.

Конструктивне виконання електродвигуна 2ПН 112L

• IM1001 - на лапах
• IМ3001 - з фланцем
