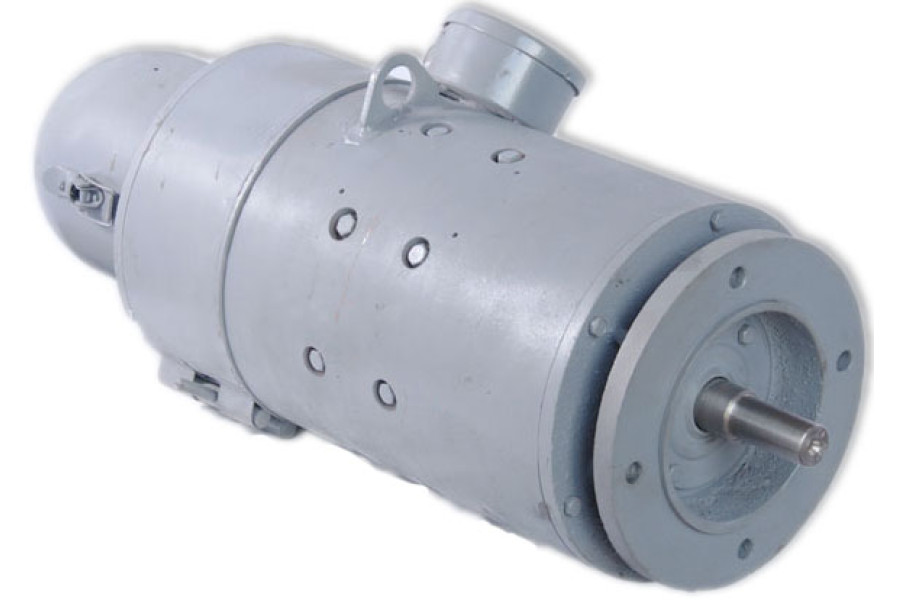

Призначення електродвигуна постійного струму 2ПФ 160 LГ
Електромотор постійного струму 2ПФ 160 LГ призначений для роботи в широкорегульованих електроприводах. Машини відповідають ТУ 16-514.211-75.
Технічні характеристики електродвигуна 2ПФ 160 LГ
- Висота над рівнем моря - до 1000 м, температура навколишнього повітря - від 5 до 40°С, відносна вологість повітря до 80% при температурі 25°С і при більш низьких температурах без конденсації вологи
- Навколишнє середовище - вибухобезпечне, що не містить струмопровідного пилу, агресивних газів і пари в концентраціях, що руйнують метали і ізоляцію. Вплив механічних факторів зовнішнього середовища - по групі Ml ГОСТ 17516-72.
- Ступінь захисту: IP22
- Спосіб охолодження: ICO7
- Напрямок обертання: реверсивний
- Рівень шуму електродвигунів 2ПФ з номінальною частотою обертання до 1000 об/хв включно відповідає класу 1
- Режим роботи електродвигунів 2ПФ - тривалий S1. За погодженням з підприємством-виробником двигуни постійного струму можуть використовуватися для роботи в режимах S2 -S8
- Перевищення температури обмоток при сталому тепловому стані електродвигунів 2ПФ відповідає класу В
- Двигун постійного струму виготовляється з незалежним збудженням. Напруга збудження 220 В незалежно від номінальної напруги якоря.
Двигуни типу 2ПФ 160 LГ виконуються з тахогенератором типу ТС1. Тахогенератори мають закрите вбудоване виконання (якір генератора жорстко закріплений на валу якоря електродвигуна).
Мотор постійного струму має відцентровий реверсивний вентилятор, насаджений на вал якоря з боку, протилежного колектору. Ввідний пристрій електродвигуна розташовується зверху станини, а при великих висотах обертання - на торці щита з боку колектора, збоку. Підшипникові щити - литі. Частота обертання регулюється зміною напруги на якорі (у бік зменшення) і ослабленням потоку збудження (у бік підвищення).
Живлення двигунів постійного струму 2ПФ 160 LГ може здійснюватися від джерела постійного струму і від тиристорного перетворювача. При живленні від тиристорного перетворювача допустимий струм якоря зменшується залежно від схеми випрямлення та електромагнітної постійної часу якірного ланцюга. Стійка робота ДПТ забезпечується схемою управління електроприводу. Середній термін служби електродвигунів 2ПФ - 12 років, середній ресурс - 30000 ч. Імовірність безвідмовної роботи двигунів 2ПФ при довірчій ймовірності 0,8 і напрацюванні 2000 год - 0,9. Термін гарантії - 2 роки з моменту початку експлуатації, але не більше 2,5 року з дня отримання споживачем.
Конструктивне виконання електродвигуна 2ПФ 160 LГ
