Датчики вологості

Датчик - високочутливий елемент для перетворення характеристик середовища в сигнал, що підходить для технічного застосування. Електронний датчик оснащений електронним обладнанням. Останній, як правило, розроблений для перевірки, а також перетворення однієї або відразу ряду фізичних величин. Важливі характеристики датчиків електронного типу - це похибка і чутливість. Для визначення відносної вологості повітря існує ряд датчиків: резистивні, ємнісні, психрометричні, аспіраційні.

Резистивні і ємнісні датчики

Найбільш затребувані сьогодні резистивні і ємнісні датчики вологості.

Конструкція ємнісних датчиків складається з підкладки (матеріал - скло, кремній, кераміка) з розміщеним на ній тонкоплівковим металооксидним або полімерним шаром між парою провідних електродів. Високочутлива поверхня захищена від конденсату і різного роду забруднень пористим металевим електродом. Інкрементальні зміни в діелектричній константі датчика ємнісного типу прямо пропорційні фактично відносної вологості навколишнього середовища.

Резистивні датчики фіксують зміни електроопору гігроскопічного середовища такого, як провідний полімер, сіль і т.п. У цих датчиках використана біфілярне намотування. В результаті покриття гігроскопічним полімером, опір їх стає обернено пропорційний вологості.

Резистивні і ємнісні датчики вологості відрізняються здатністю легкого інтегрування в вимірювальну систему будь-якого типу завдяки тому, що вбудовані перетворювачі видають стандартні уніфіковані сигнали 4 ÷ 20 мА, 0 ÷ 10 В, RS485, наявності пилового фільтра у чутливого елемента. Датчики, які мають вихід RS485 зазвичай оснащені вбудованим датчиком температури. Датчики ємнісного і резистивного типу застосовуються, як правило, в тих приміщеннях, де коливання відносної вологості знаходяться в рамках 30 ÷ 70%, а точка роси виключається, що є офісним мікрокліматом. Проектувати і здійснювати монтаж таких кліматичних систем для вимірювання вологості в закритих приміщеннях різного роду агротехнологій (сховища, теплиці, які вирощують гриби господарства і т.п.) не рекомендується. При високому рівні вологості похибка розглянутих датчиків може досягти 6%, до того ж при попаданні всередину них конденсату, що утворився в результаті утворення точки роси або роботи парогенераторів і зволожувачів, вони нерідко виходять з ладу. Ці типи датчиків широко затребувані для проведення замірів відносної вологості, а також температури повітря поза приміщенням. В цьому випадку датчики розглянутих типів поміщають в тіні під козирком.

Психрометричні датчики

Датчики цього типу розроблені для проведення вимірювань в умовах високого вмісту вологи в повітрі. Як правило, вони складаються з пари підібраних платинових або мідних термоперетворювачів опору. «Мокрий», який є одним з них, пов'язаний гнітом з ємністю, що містить дистильовану воду. Психрометр зазвичай розташовують по горизонталі так, щоб виключити потрапляння охолодженого на вологому термометрі повітря на сухий термометр, яке призводить до додаткової похибки. Термометр сухий можна використовувати для визначення в камері температури повітря. Датчик психрометричного типу слід встановлювати в тому місці приміщення, де швидкість повітря, що обдуває мокрий термометр постійна і дорівнює приблизно двом метрам в секунду. Датчик при цьому буде забезпечувати стабільність показань з високою точністю в умовах великого вмісту вологи.

Аспіраційний датчик

Цей тип датчика слід застосовувати в точках зі слабким або змінним потоком повітря. Він оснащений електровентилятором, який формує нормоване надходження повітря, що обдуває мокрий (вологий) термометр. Датчик аспіраційного типу завдяки унікальній конструкції найбільш точний, похибка його вимірювання складає 1% при вимірюванні великого вмісту вологи в повітрі.

Як підібрати датчик вологості

При виборі чутливого приладу слід уточнити:

• точність вимірювань;
• гарантований термін стабільної роботи;
• можливість видалення конденсату;
• хімстійкість;
• захищеність від фізичних забруднень.

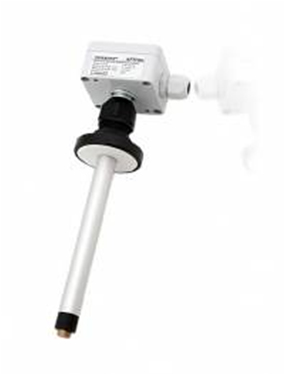

В інтернет-магазині Ventilator увазі споживача представлена ​​лінійка датчиків вологості, серед яких особливе місце займають датчики ECOCONTROL TSHR-05, ECOCONTROL TSHA-05. Стабільно функціонуючий телефонний зв'язок «магазин - клієнт» дає можливість споживачеві ознайомитися з цікавлячою його інформацією, отримати допомогу у виборі датчика вологості за прийнятною ціною, дізнатися про варіанти оплати, а також доставки.
