ВУДОС 6-2к

Призначення аспіраційної установки ВУДОС 6-2к

Аспіраційна контейнерна установка ВУДОС 6-2к призначена для збору і видалення стружкових відходів і одночасної фільтрації повітря. Використовується замість неекономічних, громіздких традиційних аспіраційних комплексів. Застосування цих установок різко знижує поточні витрати на електроенергію та опалення (в зимовий період).

Конструкція аспіраційної установки ВУДОС 6-2к

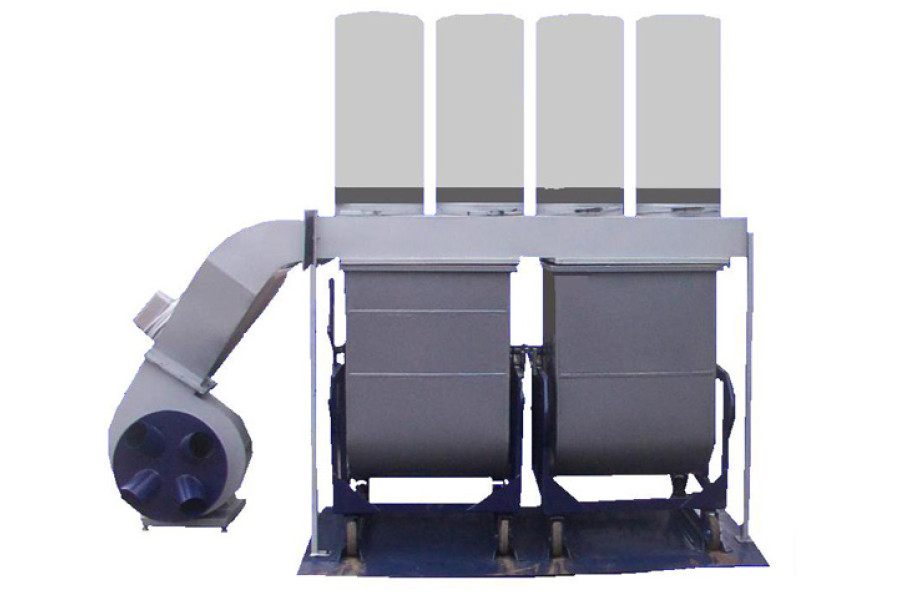

Аспіраційна установка ВУДОС 6-2к складається з підставки, на яку кріпиться вентилятор, до корпусу якого, в свою чергу, прикріплений розподільник з гнучкими рукавами, мішки-фільтри і контейнери. До корпусу установки ВУДОС 6-2к контейнери притискаються ексцентриковими шарнірами. При обертанні крильчатки повітряна суміш, разом зі стружкою і пилом, що надходить по гнучких рукавах через колектор, потрапляє в канали між лопатками робочого колеса, і під дією відцентрової сили, переміщується до його периферії і скидається в мішки. Стружкові відходи збираються в контейнері, а деревний пил фільтрується в мішку-фільтрі.

Контейнери, що застосовуються в даних установках володіють набагато більшим обсягом, ніж мішки і дозволяють набагато довше їх експлуатувати. Установка ВУДОС 6-2к знайшла своє застосування на обладнанні з великими обсягами стружки (Наприклад: чотиристоронні верстати, лінії зрощування, кутові віконні центри і т.д.). Для зручності переміщення контейнери забезпечені роликами, а їх легке спустошення забезпечується шарнірним кріпленням контейнера. Рівень заповнення контейнерів контролюється за допомогою спеціального вікна на корпусі контейнера.
