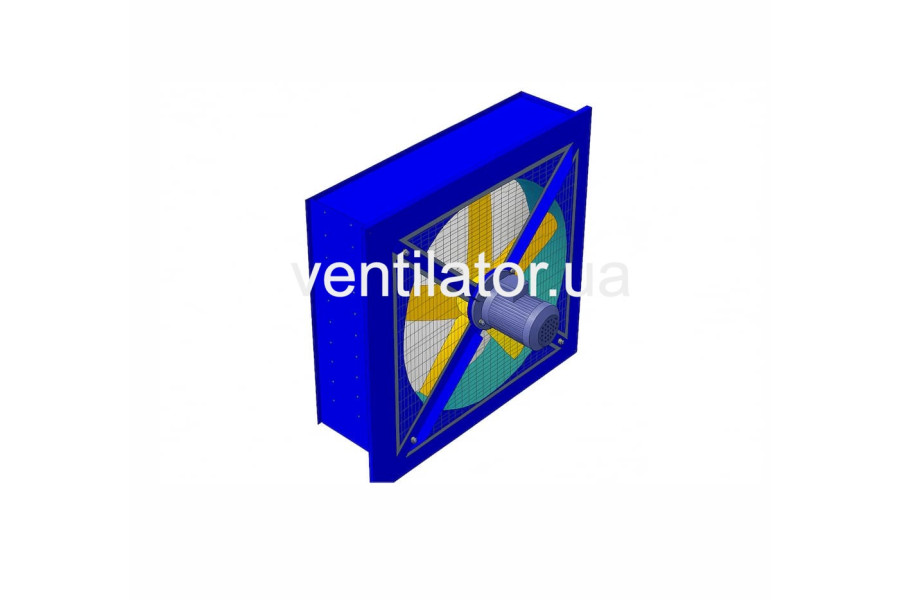

Вентилятор осьовий середнього тиску серії ВО 10-360 № 5,6 з электродвигуном Електродвигун АІР 63 B6 0.25 Потужність електродвигуна кВт 1000 Об./хв, виготовлений з оцинкованої сталі.
Вентилятор осьовий ВО 10-360 № 5,6 призначений для переміщення повітря по воздуховодам систем вентиляції та прямої подачі або відведення повітря з приміщень будівель і споруд промислового, громадського, комунального та сільськогосподарського призначення.
Загальні відомості про осьові вентилятори ВО 10-360 № 5,6 з ел.двигуном АІР 63 B6 0,25 кВт 1000 об/хв:
- загального та сільськогосподарського призначення;
- для установки в віконні та стінові прорізи;
- середнього тиску;
- конструктивного виконання №2 - напрямок потоку повітря - з боку двигуна на робоче колесо;
- кількість лопаток робочого колеса - 4 шт.;
- матеріал корпусу: оцинкована сталь;
- двигун: асинхронний, загального призначення.
Умови експлуатації осьових вентиляторів середнього тиску ВО 10-360 № 5,6 з ел.двигуном АІР 63 B6 0,25 кВт 1000 об/хв:
- температура навколишнього середовища від -40°C до +40°С;
- експлуатація в районах з помірним кліматом 2-ї і 3-ї категорій розміщення;
- переміщуване вентилятором повітряне середовище не повинно містити липкі і волокнисті матеріали;
- вміст пилу та інших твердих домішок не більше 10 мг/м3;
- середнє квадратичне значення віброшвидкості вентиляторів не повинно перевищувати 6,3 мм/с.
Особливості конструкції і монтажу осьового вентилятора середнього тиску ВО 10-360 № 5,6:
Вентилятори для пташників ВО 10-360 № 5,6 з електродвигуном Електродвигун АІР 63 B6 0.25 Потужність електродвигуна кВт 1000 [el.option_values. 41.name_short] складаються з наступних основних складальних одиниць:
- корпуса з опорною плитою;
- робочого колеса;
- аеродинамічного клапана;
- захисної огорожі;
- кронштейна для кріплення двигуна;
- електродвигуна Електродвигун АІР 63 B6 0.25 Потужність електродвигуна кВт 1000 Об./хв.
Вентилятор пташника ВО-10-360 встановлюється в стінах, віконних отворах будівлі, на будівельних конструкціях і безпосередньо у вентиляційну мережу. При установці у вентиляційну мережу вентилятор осьовий монтується на кронштейнах, закріплених до будівельних конструкцій будівлі. До фланців вентилятора через гнучкі вставки приєднуються повітроводи. Вентилятор встановлюється на віброізоляторах.
Для запобігання попадання зовнішнього повітря і утворення протягів в приміщенні (в неробочому стані) вентилятор має аеродинамічний клапан (жалюзі), які кріпляться в коробі.
Конструктивна особливість цього вентилятора полягає в тому, що всі жалюзі з'єднані однією віссю. Це виключає ефект "грюкання" під час роботи вентилятора. У робочому стані лопатки жалюзі під дією переміщуваного потоку повітря відкриваються. При роботі вентилятора повітря з приміщення забирається і викидається назовні.
