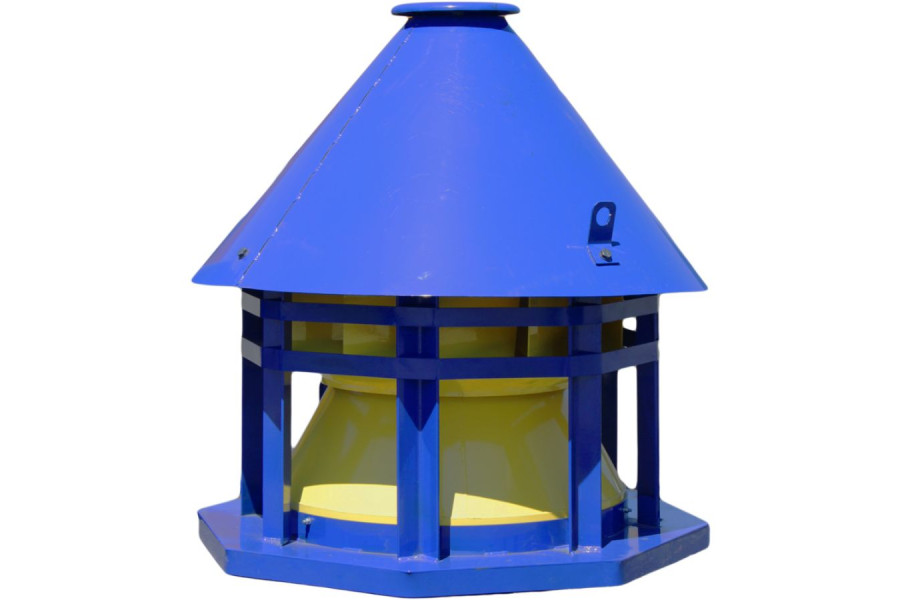

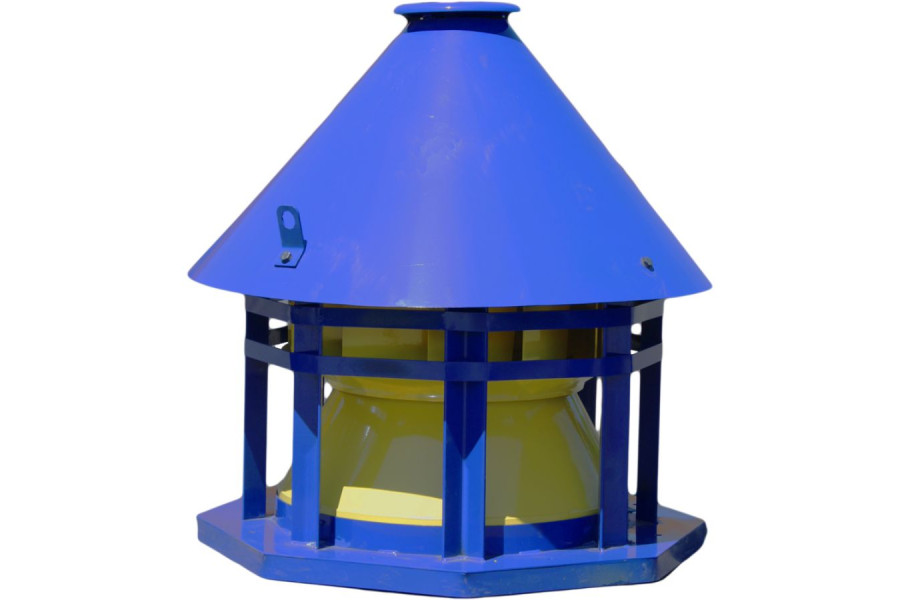

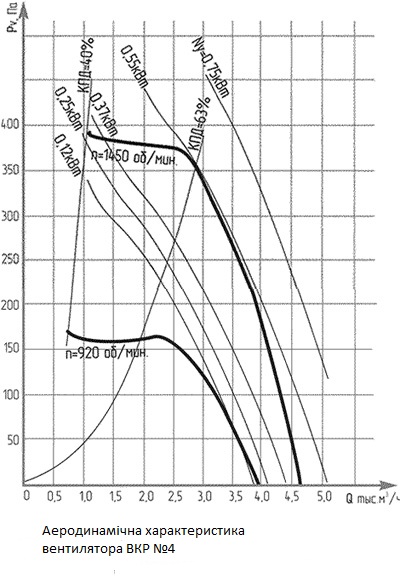

Вентилятор даховий радіальний серії ВКР №4 (КЦ 3-90) з електродвигуном Електродвигун АІР 71 B6 0.55 Потужність електродвигуна кВт 1000 Об./хв, виконаний з вуглецевої сталі, застосовується в системах витяжної вентиляції промислових та громадських будівель і встановлюється на покрівлі.
Даний вентилятор призначений для переміщення повітря та інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, температурою до 50°С, таких що не містять пилу і інших твердих домішок у кількості більше 100 мг/м3, а також липких речовин і волокнистої пилу в умовах помірного клімату (У) 1-ї категорії розміщення згідно ДСТУ 15150.
Загальні відомості про дахові вентилятори ВКР №4 з ел. двигуном АІР 71 B6 0,55 кВт 1000 об./хв (КЦ 3-90):
- одностороннього всмоктування;
- назад загнуті лопатки;
- кількість лопаток 12;
- укомплектований електродвигуномЕлектродвигун АІР 71 B6 0.55 Потужність електродвигуна кВт 1000 Об./хв;
- вентилятори виготовляються відповідно до ДСТУ 30122-94.
Варіанти виготовлення дахових вентиляторів ВКР №4 (КЦ 3-90):
- з вуглецевої сталі;
- з нержавіючої сталі (під замовлення);
- з різнорідних металів (під замовлення).
Призначення дахових вентиляторів ВКР №4 з ел. двигуном АІР 71 B6 0,55 кВт 1000 об./хв (КЦ 3-90):
Вентилятор даховий радіальний ВКР №4 (КЦ 3-90)представляє собою радіальний (відцентровий) вентилятор низького тиску, одностороннього всмоктування, із заломленими назад робочими лопатками. Корпус вентилятора може бути виготовлений з вуглецевої, нержавіючої сталі і різнорідних металів. Дефлектор навколо корпусу вентилятора захищає від попадання опадів у вентиляційний канал. Привід робочого колеса здійснюється трифазним асинхронним електродвигуном серії Електродвигун АІР 71 B6 0.55 Потужність електродвигуна кВт 1000 Об./хв загальнопромислового призначення (АІМ або 4ВР - для вентиляторів ВКР вибухозахищеного виконання).
Дахові вентилятори ВКР №4 (КЦ 3-90) встановлюються на дахах промислових і громадських будівель і можуть працювати як без мережі так і з мережею повітроводів.
Пристрій пилового вентилятора ВКР №4 (КЦ 3-90), основні складальні одиниці та принцип роботи:
Даховий радіальний вентилятор ВКР №4 (КЦ 3-90) виконаний з конструкторської схемою з виходом переміщуваного середовища в сторони. Вентилятор складається з радіального вентилятора, ковпака і основи.
Радіальний вентилятор виконаний за 1-й конструктивною схемою згідно ДСТУ 11442. Робоче колесо встановлено безпосередньо на вал електродвигуна. Вентилятор складається із наступних складових:
- корпус;
- колесо робоче;
- электродвигун.
Корпус (обичайка) ВКР №4 (КЦ 3-90)
Корпус зварюється з листового та сортового сталевого прокату. Корпус може бути лівого і правого обертання. Поверхні робочого колеса і спірального корпусу, які дотикаються з переміщуваним середовищем, утворюють проточну порожнину. Призначення корпусу - формування потоків всмоктування і нагнітання.
Робоче колесо вентилятора ВКР №4 (КЦ 3-90)
Конструкція робочого колеса має 12 загнутих назад лопаток. Лопатки кріпляться електрозварюванням до диска. Матеріал диска і лопаток - листова сталь, втулки - сірий чавун. Призначення колеса - створити розрядження в зоні всмоктування і надлишковий тиск у зоні нагнітання. Робоче колесо може бути правого і лівого обертання.
Електродвигун асинхронний Електродвигун АІР 71 B6 0.55 Потужність електродвигуна кВт 1000 Об./хв
Електродвигун Електродвигун АІР 71 B6 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі з частотою змінного струму 50 Гц і напругою 220/380 В. У електродвигуна Електродвигун АІР 71 B6 номінальна швидкість обертання 1000 обертів за хвилину. Габарит (висота осі обертання): 71 мм; діаметр вала: 19 мм; потужність у кВт: 0.55; кліматичне виконання: У3; ІР: 54. Корпус двигунів АІР потужністю від 1,5 кВт відливається з сірого чавуну для надійності використання.
Принцип роботи вентилятора полягає в переміщенні повітря та інших газових сумішей за рахунок передачі їм енергії обертання робочого колеса, що одержує обертання від електродвигуна.
Вказівки заходів безпеки при експлуатації вентилятора дахового радіального ВКР №4 (КЦ 3-90)
До монтажу та експлуатації вентиляторів ВКР допускаються особи, що вивчили будову, правила експлуатації та пройшли інструктаж щодо дотримання Правил техніки безпеки. Монтаж вентилятора повинен забезпечувати вільний доступ до місць обслуговування його під час експлуатації. Вентиляційна система повинна бути убережена від попадання у вентилятор сторонніх предметів. Монтаж електрообладнання, заземлення вентилятора двигуна повинні проводитися відповідно до вимог "Правил устрою електроустановок" (ПУЕ). Ремонт і обслуговування вентилятора робити тільки при відключенні його від електромережі і повній зупинці обертових частин.
Підготовка вентилятора ВКР №4 (КЦ 3-90) до роботи і правила експлуатації
Монтаж
Перед монтажем вентилятора необхідно провести огляд і усунути помічені пошкодження. При монтажі вентилятора необхідно провести наступні роботи:
- провести затягування болтових з'єднань;
- заземлити корпус вентилятора і двигун;
- підключити двигун до електромережі;
- перевірити плавність обертання (без торкань і заїдань) робочого колеса;
- провести пробний пуск і перевірити роботу вентилятора дахового ВКР протягом однієї години.
При наявності сторонніх стукотів і шумів, а також підвищеної вібрації негайно зупинити вентилятор, з'ясувати причину неполадок і усунути їх. Після цього вентилятор можна включити в нормальну роботу.
Пуск
Перед пуском вентилятора необхідно:
- оглянути вентилятор, повітроводи, прибрати сторонні предмети;
- оповістити персонал про запуск;
- вимкнути вентилятор.
Технічне обслуговування вентилятора дахового радіального ВКР №4 (КЦ 3-90)
Під час експлуатації вентилятора необхідно періодично перевіряти технічний стан вентилятора. Періодично прослуховувати вентилятор, стежити за рівнем вібрації. Не рідше 2 разів на рік проводити ретельний огляд робочого колеса, перевіряти його з'єднання з валом електродвигуна.
Гарантійні зобов'язання щодо вентилятора дахового радіального ВКР №4 (КЦ 3-90)
Гарантійний термін експлуатації вентиляторів ВКР №4 з ел. двигуном АІР 71 B6 0,55 кВт 1000 об./хв (КЦ 3-90), включаючи комплектуючі вироби, при дотриманні споживачем правил транспортування, зберігання, монтажу і експлуатації, становить 12 місяців з дня продажу вентилятора, але не більше 18 місяців з дня виготовлення.
Підставою для розгляду гарантійного випадку є направлення покупцем продавцеві або заводу-виробнику Рекламаційного акту.
Гарантійний та післягарантійний ремонт вентилятора ВКР №4 з ел. двигуном АІР 71 B6 0,55 кВт 1000 об./хв (КЦ 3-90) здійснюється на заводі-виробнику за умови пред'явлення гарантійного талону зі штампом торгової організації і паспорта на виріб у відповідності з розділом договору поставки (купівлі-продажу), який регламентує гарантійні зобов'язання сторін.
Відомості про рекламації вентилятора дахового радіального ВКР №4 (КЦ 3-90)
Рекламаційний акт повинен бути складений компетентною комісією представника покупця. В акті необхідно вказати:
а) найменування організації - власника вироба, повна поштова та залізнична адреси;
б) час і місце складання акта;
в) прізвища осіб, що складають акт, і їх посада;
г) час одержання виробу і його заводський номер;
д) час введення виробу в експлуатацію;
е) умови експлуатації (пропрацювана виробом кількість годин, характер виконаної роботи до виявлення дефекту);
ж) кількість і найменування дефектних деталей;
з) докладний опис недоліків, по можливості із зазначенням причин, що викликали недоліки, і обставин, при яких вони виявлені;
і) висновок комісії, котра склала акт про причини несправностей;
ї) за запитом заводу-виробника, рекламаційний акт повинен супроводжуватися деталізованим фото вентилятора в цілому або його окремих вузлів.
Акт про виявлені візуально дефекти повинен бути складений не пізніше 10 днів після одержання виробу.
Акт про приховані дефекти виробу, не виявлені при прийманні на заводі, має бути складений у п'ятиденний строк з моменту виявлення дефекту і направлений підприємству-виробнику. Одночасно з актом необхідно направити дефектні деталі, на яких фарбою слід нанести заводський номер виробу або прікріпити бирку з тим же номером.
Дефектні великогабаритні складові частини металоконструкцій на завод не відправляються, а складається докладний опис дефекту, по можливості, забезпечене фотографією дефектного місця.
Акти, складені з порушенням зазначених вище умов, завод-виробник до розгляду не приймає.
Завод не несе відповідальності за пошкодження в результаті неправильного монтажу, обслуговування при експлуатації і зберігання виробу.
Під час гарантійного терміну в разі виявлення дефектів представник заводу за викликом організації, експлуатуючої виріб, може виїхати на місце. Якщо дефект стався не з вини заводу, організація, яка викликала представника заводу приймає на себе витрати, пов'язані з викликом.
