Застосування Вентс НКВ 400х200-2 (прямокутний)
Канальні водяні нагрівачі призначені для підігріву припливного повітря в системах вентиляції прямокутного перерізу, а також можуть використовуватися в якості підігрівача в припливних або припливно-витяжних установках.
Конструкція Вентс НКВ 400х200-2 (прямокутний)
Корпус нагрівача виконаний з оцинкованої сталі, трубні колектори виготовлені з мідних трубок, поверхня теплообміну - з алюмінієвих пластин. Для герметичного з'єднання з повітроводами нагрівачі забезпечені гумовими ущільнювачами. Нагрівачі випускаються в двох- або чотирирядному виконанні і призначені для експлуатації при максимальному робочому тиску 1,6 МПа (16 бар) і максимальній робочій температурі води +100°С. На вихідному колекторі нагрівача передбачений патрубок для установки погружного датчика вимірювання температури або захисту від обмороження калорифера. Нагрівач обладнаний ніпелем для обезповітрювання системи.
Монтаж Вентс НКВ 400х200-2 (прямокутний)
Монтаж нагрівача здійснюється за допомогою фланцевого з'єднання. Водяні нагрівачі можуть встановлюватися в будь-якому положенні, що дозволяє провести його обезповітрювання.
Напрямок руху повітря має відповідати вказівником на калорифері.
Рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перетину.
Перед нагрівачем повинен бути встановлений повітряний фільтр, що захищає від забруднення.
Нагрівач може встановлюватися перед або за вентилятором. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити між ними повітропровід не менше 1-1,5м для стабілізації потоку повітря, а також не перевищити максимально допустиму температуру повітря всередині вентилятора.

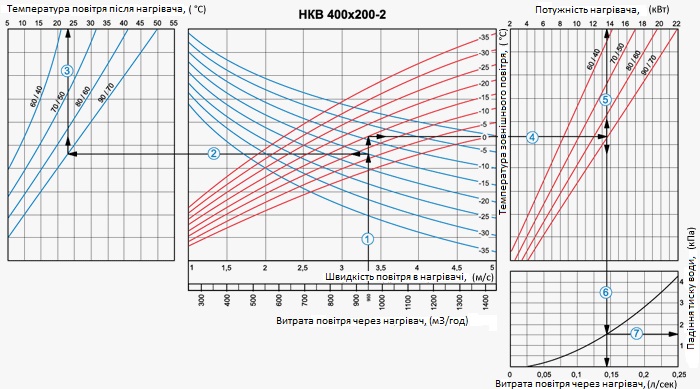

Калорифер необхідно підключати за принципом протитечії, інакше його продуктивність буде нижчою на 5-15%. Всі розрахункові номограми в каталозі дійсні для такого підключення.
Якщо теплоносієм є вода, нагрівачі призначені для установки тільки усередині приміщення. Для зовнішнього монтажу необхідно в якості теплоносія застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).
Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління і захист від замерзання:
- автоматичне регулювання потужності і температури нагрівання повітря;
- включення системи вентиляції з попереднім прогрівом нагрівача;
- застосування повітряних заслінок, обладнаних сервоприводом з поворотною пружиною;
- відстеження стан фільтра за допомогою датчика диференціального тиску;
- зупинку вентилятора, в разі загрози замерзання нагрівача.
 |
 |
| Підключення проти напрямку струму повітря |
Підключення за напрямом струму повітря |
