Застосування канального електричного нагрівача Вентс НК 500х250-18,0-3 У
Канальні електричні нагрівачі Вентс НК 500х250-18,0-3 У призначені для підігріву припливного повітря в системах вентиляції прямокутного перерізу. Застосовуються для нагріву повітря в системах опалення, вентиляції та кондиціонування повітря в різних приміщеннях.

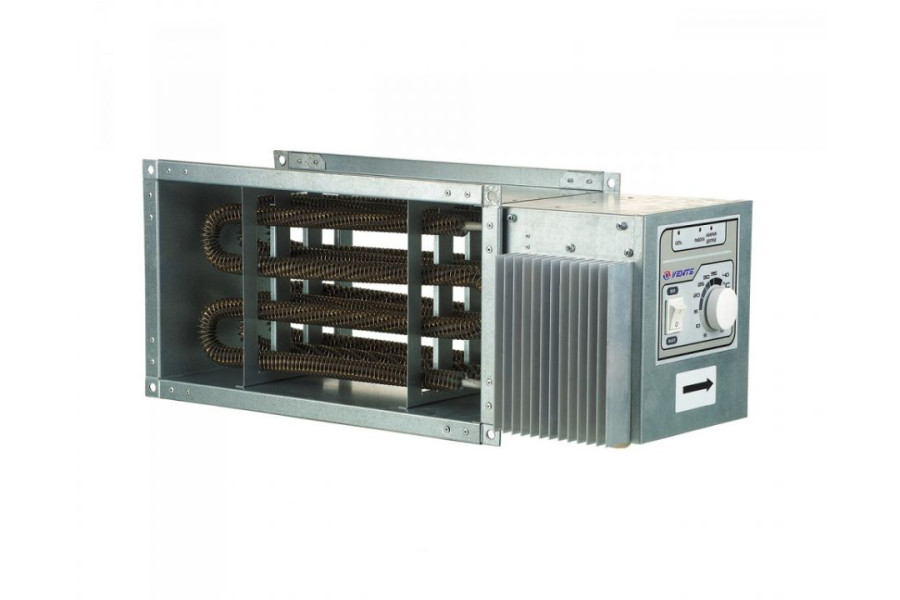

Конструкція канального нагрівача Вентс НК 500х250-18,0-3 У
Корпус і комутаційна коробка виготовлені з оцинкованого сталевого листа, нагрівальні елементи - з нержавіючої сталі. У моделях від 400х200 до 600х350 нагрівальні елементи мають додаткове оребрення для збільшення площі теплообміну. Канальні нагрівачі НК обладнані двома термостатами захисту від перегріву:
- основний захист з автоматичним перезапуском (спрацьовує при температурі вище + 50 °С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.
- аварійний захист з ручним перезапуском (спрацьовує при температурі вище + 90 °С). У разі спрацювання, живлення на нагрівач можна подати тільки після ручного скидання аварії.
- контакти термостатів виводяться на окремі клеми для зовнішнього підключення.
Для кожного типорозміру існує кілька варіантів потужності. Більшої потужності можна досягти за допомогою установки нагрівачів послідовно один за одним. У нагрівачах потужністю вище 27 кВт ТЕНи об'єднуються в групи по 9 кВт. Кожна група складається з 3-х ТЕНів з'єднаних за схемою Δ.
Для автоматичної підтримки температури повітря в каналі на заданому значенні в нагрівачах НК У існує блок управління (від 4,5 до 54,0 кВт).
Нагрівач НК У з блоком управління оснащений трифазним симисторним регулятором потужності.
Регулювання здійснюється за рахунок включення і відключення повного навантаження. Комутація навантаження здійснюється напівпровідниковим приладом (симистором). Це означає, що в комутуючому пристрої відсутні будь-які механічні елементи, схильні до зносу. Комутація навантаження завжди проводиться в той момент, коли струм і напруга дорівнюють нулю, що виключає виникнення електромагнітних завад.
Нагрівачі НК У обладнані двома термостатами захисту від перегріву:
- основний захист з автоматичним перезапуском (температура спрацьовування +50 °С). Після охолодження термостат автоматично замикає керуючу ланцюг нагрівача.
- аварійний захист з ручним перезапуском (температура спрацьовування +90 °С). У разі спрацювання, живлення на нагрівач можна подати тільки після ручного скидання аварії.
Режими роботи нагрівача НК У з блоком управління (варіанти):
- по датчику температури для підтримки заданого значення температури в каналі;
- підтримку потужності нагріву пропорційного зовнішньому сигналу (0-10) В - (0-100)% за допомогою зовнішнього керуючого пристрою.
Установка заданої температури проводиться за допомогою вбудованого потенціометра або до регулятора може бути підключений зовнішній сигнал управління від іншого регулятора з діапазоном зміни напруги (0-10) В, які відповідають температурі в каналі (0 ... + 40)° С нагріву.
При виборі режиму роботи по датчику температури в каналі можна замовити один з датчиків температури (в комплект поставки не входить):
- канальний датчик температури в трубці з наконечником КДТ2-М1 (100 ... 400 мм);
- канальний датчик з настановним фланцем в загорненій трубці КДТ2-М (100 ... 400 мм);
- канальний датчик з настановним фланцем в загорненій трубці з клемною коробкою КДТ2-МК (100 ... 400 мм).
Монтаж канального нагрівача Вентс НК 500х250-18,0-3 У
Монтаж нагрівача Вентс НК 500х250-18,0-3 У здійснюється за допомогою фланцевого з'єднання. Напрямок руху повітря має відповідати стрілкою на калорифері. Канальні нагрівачі можуть встановлюватися в будь-якому положенні, крім положення електрощитом вниз (небезпека затікання конденсату і замикання електропроводки).
Рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перетину.
Перед нагрівачем повинен бути встановлений повітряний фільтр, що захищає від забруднення нагрівальні елементи.
Рекомендована відстань між нагрівачем і іншими елементами системи має бути не менше діагоналі калорифера, тобто відстані від кута до кута в його повітропроводної частини.
Канальні нагрівачі розраховані на мінімальну швидкість повітряного потоку 1,5 м/с і максимальну робочу температуру повітря, що виходить 40 °С. У разі застосування регулятора обертів вентилятора, необхідно забезпечити мінімальну витрата повітря через нагрівач.
Забороняється подавати напругу живлення на нагрівач при відключеному вентиляторі.
Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління і захист:
- автоматичне регулювання потужності і температури нагрівання повітря;
- відстеження стану фільтра за допомогою датчика диференціального тиску;
- блокування подачі живлення на нагрівач, у разі зупинки припливного вентилятора або зниження швидкості потоку повітря, а також при спрацьовуванні вбудованих термостатів захисту від перегріву;
- відключення системи вентиляції з продувкою ТЕНів нагрівача.
