Станція керування Родник-1М (5-20 А)

Призначення станції управління Родник-1М

Станція управління занурювальним насосом Родник-1М призначена для автоматичного управління і захисту однофазного електродвигуна 220В погружного (дренажного) насоса. Станція використовується на промислових, комунально-побутових, громадських та приватних об'єктах.

Характеристики управління та захисту станції Родник-1М

Автоматичне управління забезпечує:

• режим роботи, водоподйом або дренаж
• включення/відключення електродвигуна за сигналами від датчиків рівня (входять в комплект поставки станції) або від інших контактних датчиків
• контроль і індикацію робочого струму електродвигуна
• контроль і індикацію аварійного стану.

Аварійне відключення відбувається при виникненні:

• неприпустимих перевантажень у момент пуску і в робочому режимі
• холостого ходу електродвигуна
• короткого замикання в електричному ланцюзі електродвигуна
• низького дебету свердловини (по датчику "сухого ходу" - ДСХ,).

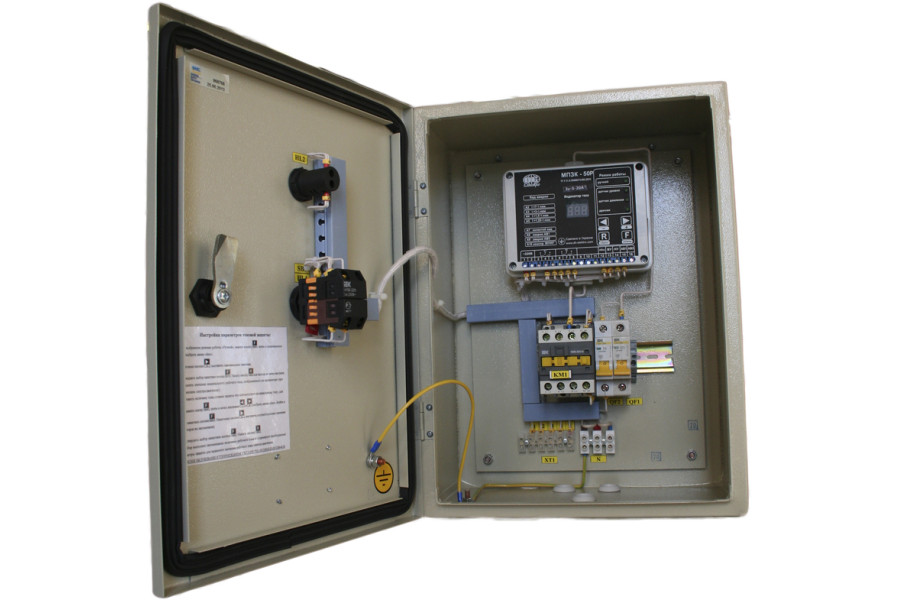

Конструкція станції управління насосами Родник-1М

Станція управління насосами Родник-1М представляє собою металеву шафу з дверцятами, яка замикається на замок. На дверцятах шафи встановлені елементи управління і індикації. Усередині шафи змонтована пускова і захисна апаратура.

Автоматичне управління та захист електродвигуна в станції Родник-1М здійснює мікропроцесорний прилад захисту і контролю МПЗК-50Р.

Технічні характеристики станції Родник-1М

• Цифрова світлодіодна індикація споживаного струму навантаження
• Кліматичне виконання по ГОСТ15150-69-УЗ
• Довжина кабелю до датчиків не більше 500 м
• Станції відповідають ТУ У 33.2-30460473-002-2003, ПУЕ, ПБЕЕС
• Нижній підвід кабелів підключення.

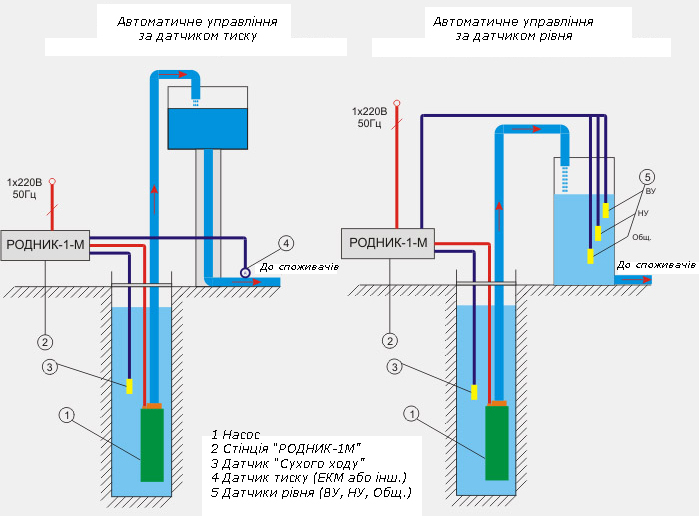

Приклади застосування станції управління Родник-1М
