Призначення станції управління Каскад-ПЧ Оптіма
Станція автоматичного управління та захисту Каскад-ПЧ Оптіма на базі перетворювача частоти VLT Danfoss призначена для:
- регулювання промислового електропривода (насоса, компресора, вентилятора, транспортера та ін.), шляхом зміни частоти обертання електродвигуна, а так же його комплексного захисту
- плавного пуску і зупину насосного агрегату і автоматичної підтримки заданих рівнів в резервуарі (РЧВ, водонапірна башта).
Характеристики управління та захисту станції Каскад-ПЧ Оптіма
Застосування Каскад-ПЧ Оптіма дозволяє:
- автоматизувати технологічний процес, наприклад водопостачання (водовідведення), вентиляції, транспортування та ін.
- автоматично регулювати частоту обертів електродвигуна для підтримки заданого параметра (тиску, рівня, швидкості, розрядження та ін.) в системі по сигналу датчика 4-20мА
- діагностувати несправності як електродвигуна, так і перетворювача частоти
- відображати контрольовані параметри: споживання електричного струму, споживану потужність, частоту обертання електродвигуна, фактичну величину контрольованого параметра (тиску, рівня тощо) в системі
- виключити гідроудари і динамічні ударні навантаження на електропривод (за рахунок плавного запуску і зупинки за заданими характеристиками розгону і гальмування)
- зменшити споживання електроенергії (за рахунок оптимізації управління електропривода в залежності від навантаження): економія до 50%, термін окупності - 0,5-1,5 року
- знизити пусковий струм електродвигуна і осідання напруги в електромережі
- забезпечити комплексний захист електродвигуна по електричним і тепловим параметрами від короткого замикання, перевантаження, перегріву
- збільшити міжремонтний інтервал і знизити витрати на технічне обслуговування електроприводу.
Конструкція станції управління насосами Каскад-ПЧ Оптіма

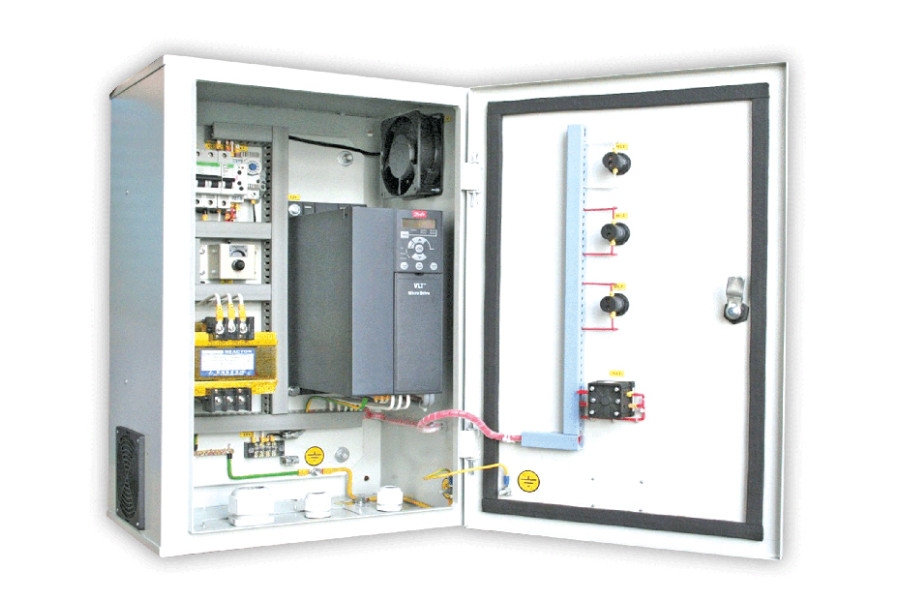

Станція управління Каскад-ПЧ Оптіма є конструктивно готовим рішенням, що не вимагає доопрацювань і додаткових комплектуючих. Виріб являє собою металеву шафу з дверцятами, яка замикається на замок. На дверцятах встановлені елементи управління і індикації. Усередині шафи змонтовано обладнання регулювання, захисту і комутації.
Станція реалізована на основі перетворювача частоти, який дозволяє регулювати частоту обертання приводного електродвигуна в процесі роботи, а також виробляти плавний пуск і останов з заданим часом розгону, гальмування.
Для захисту обмоток двигуна від пробою ізоляції в станції встановлений моторний фільтр.
Станція управління Каскад-ПЧ Оптіма виготовлена відповідно до ТУ У 33.2-30460473-002-2003, ПУЕ та ПТЕЕС.
Комплект поставки Каскад-ПЧ Оптіма
- станція управління Каскад-ПЧ Оптіма - 1 шт.
- перетворювач тиску (датчик) MBS-1700 Danfoss 4..20мА, G1/2"(1/4") - 1 шт.
- датчик «сухого ходу» кондуктометричного типу - 1 шт.
- паспорт
- посібник з настроювання та експлуатації.
