Станція керування Каскад-К (120-160 А)

Призначення станції управління Каскад-К

Станція управління занурювальним насосом Каскад-К призначена для автоматичного управління і захисту трифазного електродвигуна 380В погружного (дренажного) насоса. Станція використовується на промислових, комунально-побутових, громадських та приватних об'єктах.

Характеристики управління та захисту станції Каскад-К

Автоматичне управління забезпечує:

• режим роботи, водоподйом або дренаж
• включення/відключення електродвигуна за сигналами від датчиків рівня (входять в комплект поставки станції) або від інших контактних датчиків
• контроль і індикацію робочого струму електродвигуна
• контроль і індикацію аварійного стану.

Аварійне відключення відбувається при виникненні:

• неприпустимих перевантажень у момент пуску і в робочому режимі
• обриву однієї або двох фаз
• асиметрії напруги живлення
• "холостому" ході електродвигуна
• при перегріві електродвигуна
• короткого замикання в електричному ланцюзі електродвигуна
• низького дебету свердловини (по датчику "сухого ходу" - ДСХ,).

Конструкція станції управління насосами Каскад-К

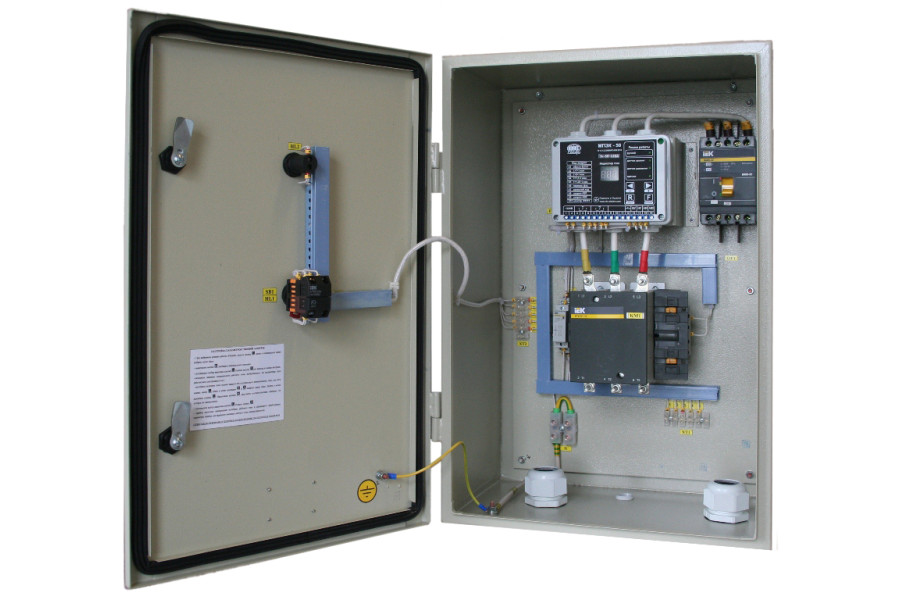

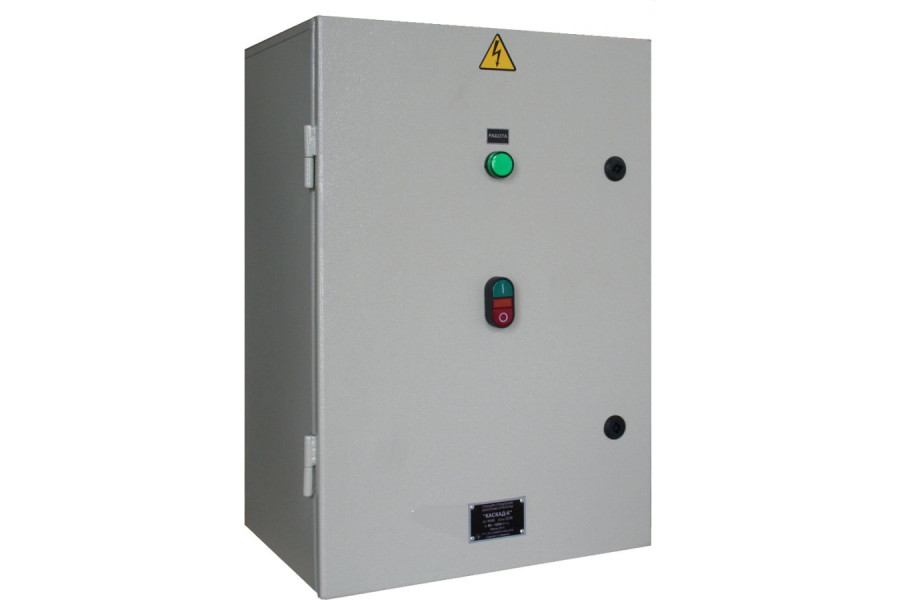

Станція управління насосами Каскад-К представляє собою металеву шафу з дверцятами, яка замикається на замок. На дверцятах шафи встановлені елементи управління і індикації. Усередині шафи змонтована пускова і захисна апаратура.

Автоматичне управління та захист електродвигуна в станції Каскад-К здійснює мікропроцесорний прилад захисту і контролю МПЗК-50.

Технічні характеристики станції Каскад-К

• Вимірювання струму по кожній фазі навантаження
• Живлення датчиків рівня змінним струмом
• Кліматичне виконання по ГОСТ15150-69-УЗ
• Довжина кабелю до датчиків не більше 250 м
• Станції відповідають ТУ У 33.2-30460473-002-2003, ПУЕ, ПБЕЕС
• Нижній підвід кабелів підключення.

Комплект поставки Каскад-К

• станція управління Каскад-К - 1 шт
• датчик рівня ВУ-НУ-Заг кондуктометричного типу - 1 шт
• датчик "Сухого ходу" кондуктометричного типу - 1 шт
• паспорт
• посібник з експлуатації.
