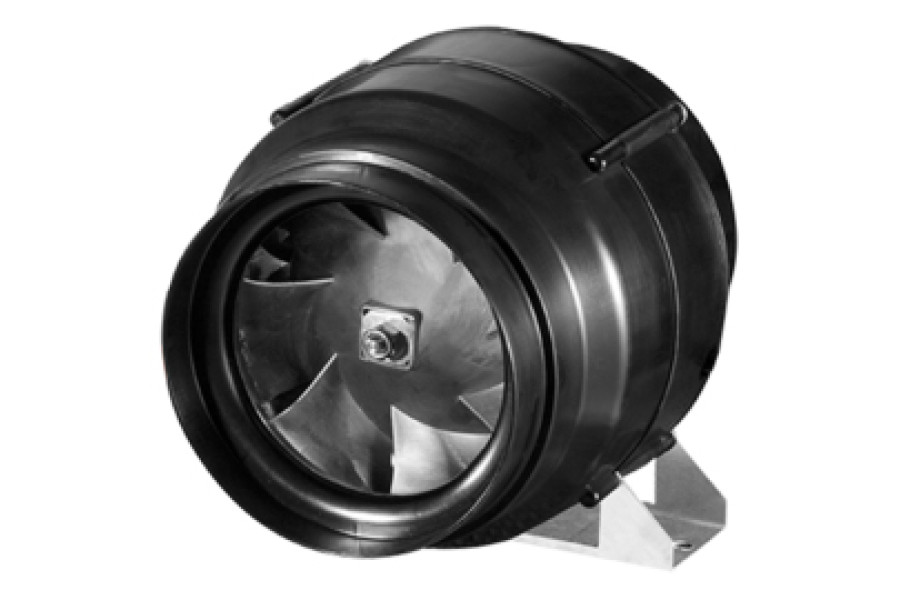

Ruck EL 125 E2M 01

Name: Ruck EL 125 E2M 01
Brand: Ruck
SKU: 122230

Турбінний канальний вентилятор для круглих каналів

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID1495

договірна

Вентилятор турбінного типу для круглих повітроводів Ruck EL 125 E2M 01 . Продуктивність: 360 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 67/67/56 дБ(А); Споживана потужність: 52 Вт; Максимальна температура переміщуваного повітря: 80 °С; Розмір патрубка: 124 мм.

Напруга, В:230

Об./хв:2840

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck EL 125 E2M 01

Опис

Загальні відомості про канальних вентиляторах Ruck EL 125 E2M 01

3-швидкісні енергозберігаючі ввентилятори канальні круглі Ruck EL 125 E2M 01 характеризуються найвищим ККД і найменшим споживанням електроенергії в порівнянні з усіма вентиляторами аналогічного діапазону продуктивності. ККД даних вентиляторів більш ніж на 50% вище ККД звичайних канальних вентиляторів.

Першокласні робочі характеристики, особливо виключно високий ККД круглого канального вентилятора Ruck EL 125 E2M 01, досягаються внаслідок використання лопаток зі складним контуром і безперервним меридіональним каналом. Це пояснює малі втрати при перетворенні енергії у вентиляторі.

Двигуни не є перешкодою для повітряних потоків і розміщуються в області втулки. У деяких конструкціях двигун абсолютно відділений від повітряного потоку. Висока питома потужність турбінних канальних вентиляторів ETALINE дозволяє вибрати пристрій компактних розмірів. Kорпус вентилятора в точності відповідає розміру патрубка. Hе потрібний додатковий простір для монтажу.

Вентилятор можна підключити безпосередньо до мережі 230 В, 50 Гц або для регулювання частоти обертання - через трансформатор.

Конструктивні особливості канальних вентиляторів для круглих повітроводів Ruck EL 125 E2M 01

Діагональний вентилятор зі спрямлюючим механізмом
B обмотки електродвигунів вбудовано термореле з автоматичним перезапуском
Статор із захистом від корозії
Пластмасовий корпус
3 швидкості або регулювання швидкості обертання
Блок затискачів однофазних електродвигунів має ступінь захисту IP 44
Hе вимагає обслуговування, тривалий термін служби кулькових підшипників
Розподільна коробка з вбудованим конденсатором
У корпус вентилятора вбудована стійка опора для монтажу, монтажний хомут
Вентилятори даної серії можуть бути встановлені в будь-якому положенні

Великий спектр аксесуарів: мережевий вимикач, швидкороз'ємний хомут, зворотні клапани, захисні решітки, шумоглушники у круглому корпусі, блоки фільтрації, трансформатори.

Характеристики

Основні

Модель

Ruck EL 125 E2M 01

Напруга, В

230

Сила струму, А

0,2

Частота струму, Гц

Об./хв

2840

Клас ізоляції двигуна

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

Маса, кг

2,4

Ємність конденсатора, мкФ

1,5

Продуктивність, м³/год

360

Розмір патрубка, мм

124

Споживана потужність, Вт

Сумарний рівень звукової потужності, не більш, dB(A)

67/67/56

Фазність

1-фазний

Аеродинамічні характеристики канальних вентиляторів Ruck EL 125 E2M 01

Робоча точка*	1	2	3	4	5
Ток I, A	0,2	0,2	0,2	0,2	0,2
Споживана потужність P₁, Вт	44	45	49	52	52
Кількість обертів n, 1/хв	2840	2821	2770	2743	2740
РЗП на вході L_WA5, dB(A)	69	67	67	66	67
РЗП на виході L_WA6, dB(A)	70	68	67	66	66
РЗП ззовні корпуса L_WA2, dB(A)	59	57	56	55	55

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck EL 125 E2M 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	69	39	49	53	62	65	61	59	50
		2	67	35	47	51	61	64	60	58	48
		3	67	35	46	49	60	64	60	57	47
		4	66	31	41	48	59	63	60	56	46
		5	67	34	42	48	61	63	61	57	47
РЗП на виході	L_WA6, dB(A)	1	70	39	49	55	63	67	62	61	52
		2	68	34	47	52	61	65	61	59	49
		3	67	33	46	51	59	64	60	57	47
		4	66	33	40	49	58	62	60	56	45
		5	66	30	41	50	59	62	61	56	46
РЗП ззовні корпуса	L_WA2, dB(A)	1	59	36	38	40	46	55	54	49	35
		2	57	32	37	39	46	54	53	47	33
		3	56	28	36	38	45	53	52	46	32
		4	55	30	33	36	45	51	51	44	30
		5	55	30	31	35	45	51	52	45	29

Габаритні розміри канального вентилятора Ruck EL 125 E2M 01
