Опис вентилятора шумоізольованого Z 400 B

Вентилятор канальний шумоізольований Zero-Бокс представляє собою радіальний вентилятор, поміщений в звукоізольований корпус з високоякісної оцинкованої сталі.
Доступ всередину корпусу вентилятора Z 400 B здійснюється завдяки знімній кришці, закріпленій за допомогою гвинтів. Для проведення технічного обслуговування двигун вентилятора може бути витягнутий з корпусу разом з робочим колесом і кожухом - равликом.
У вентиляторах Rosenberg Zero-Бокс серії Evolution встановлено робоче колесо двостороннього всмоктування із заломленими вперед лопатками.

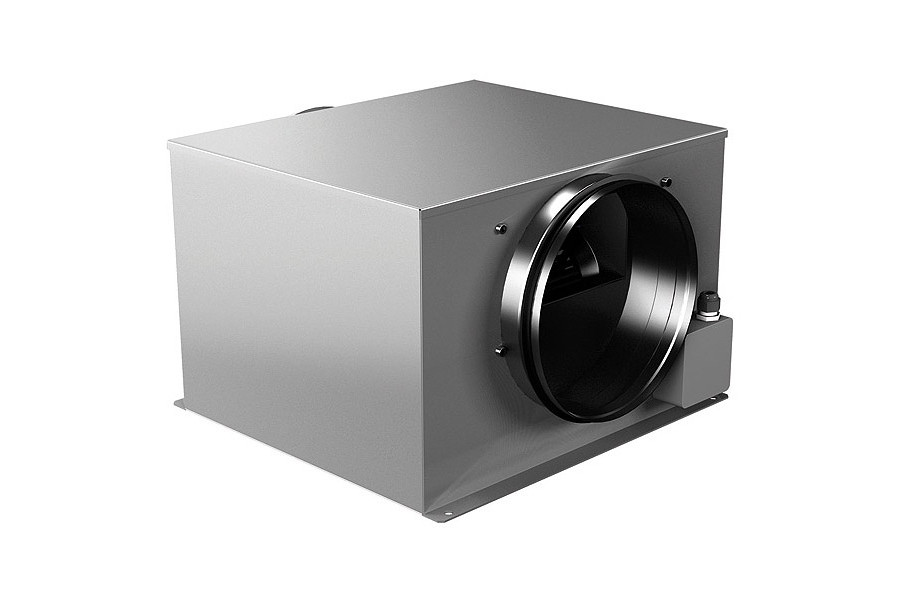

Корпус канального шумоізольованого вентилятора Z 400 B

Вентилятор шумоізольований Zero-Бокс оснащений корпусом, який виконаний зі сталевого листа, оцинкованого методом седиментації, і сконструйований так, що він водночас є шумоглушником. Між зовнішнім і внутрішнім перфорованими сталевими листами вставлені панелі з мінерального волокна товщиною 40 мм. Кожух може бути знятий після відкручування гвинтів, завдяки чому забезпечується доступ до внутрішньої частини для проведення робіт із чищення й технічного обслуговування вентилятора. Двигун може бути знятий разом з крильчаткою та корпусом вентилятора.

Крильчатки Z 400 B

Вентилятори шумоізольовані Rosenberg комлектуються електродвигунами із зовнішнім ротором та ступенем захисту IP 44 . Забезпечено захист від вологи. В опорах ротора встановлені шарикопідшипники. Для захисту електродвигуна передбачений вмонтований термоконтакт. Крильчатка двостороннього всмоктування має загнуті вперед лопаті й збалансована динамічно та статично відповідно до класу якості G 2,5 згідно DIN ISO 1940.

Монтаж Z 400 B

Для монтажу застосовуються жорсткі спіральнонавивні труби (Sрirо), гнучкі алюмінієві або пластикові труби стандартизованих типорозмірів. При прокладанні повітропроводів через кілька поверхів необхідно дотримуватися місцевих вимог протипожежного захисту.

Підключення Z 400 B до електричної мережі

Підключення вентилятора до електричної мережі здійснюється через клемну коробку зі ступенем захисту IP44.

Аеродинамічні характеристики Z 400 B

Аеродинамічні характеристики для цього типу вентиляторів були отримані при способі монтажу D (вхід вільний, під'єднання вироблено з боку нагнітання) і відображають перепад повного тиску (Δpt) залежно від продуктивності по повітрю. Динамічний тиск (Pd2) відноситься до поперечного перерізу нагнітального патрубка вентилятора.
На аеродинамічних характеристиках представлений середньозважений рівень звукової потужності в нагнітальному патрубку вентилятора LWA5. Відносні октавні рівні звукової потужності LWArel при середніх частотах октавних смуг представлені у відповідних таблицях для кожного типу вентилятора.
