UNO ME 80-560-4E

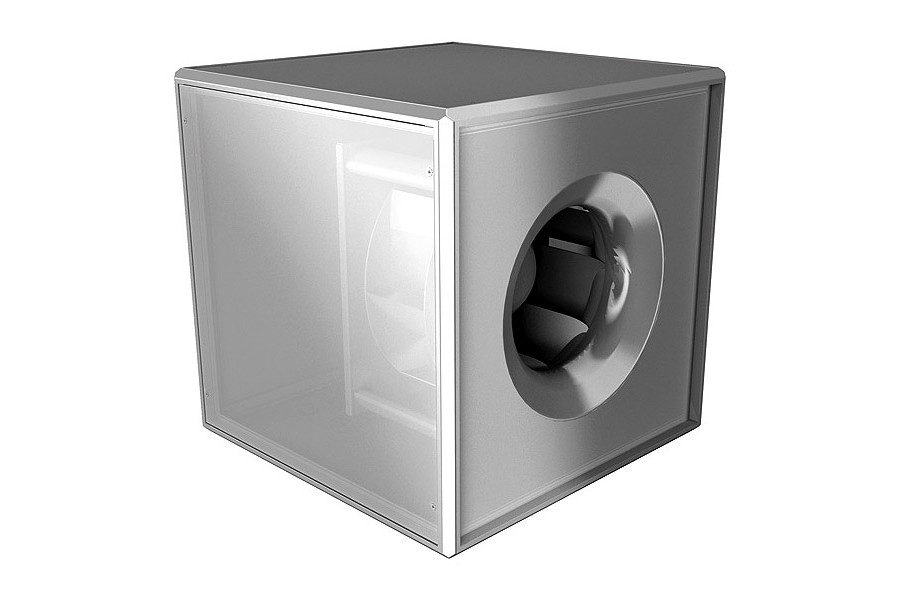

Конструкція та виконання універсального вентилятора UNO ME 80-560-4E

Вентилятори універсальні Rosenberg серії UNOBOX складаються з алюмінієвого каркасу кубічної форми та двошарових бокових панелей. В двигуноколесі застосовуються загнуті назад крильчатки, які закріплюються безпосередньо на фланець ротора Rosenberg-двигуна з зовнішнім ротором. Rosenberg UNO ME розроблені для переміщення малих (800 м³/г) та середніх (19000 м³/г) об`ємів повітря. Типовими прикладами застосування є витяжна вентиляція помешкань, супермаркетів, майстерень, їдалень, гаражів т.і., тобто всюди, де треба видаляти не надто забруднене повітря. Якщо витяжний вентилятор встановлюється всередині приміщення, можна відмовитись від спеціальної дахової конструкції та влаштувати видувний отвір довільно. Додатково досягаються звукові переваги, наприклад в районах змішаної забудови. Рівень звукового тиску в зовнішньому середовищі в порівнянні зі звичайним даховим вентилятором є значно меншим завдяки встановленню всередині будівлі.

Корпус вентилятора  UNO ME 80-560-4E

Каркас виготовлений з алюмінієвого пустотілого профілю з двома камерами та алюмінієвими литими під тиском кутниками Двошарові панелі завтовшки 20 мм з оцинкованого листа та з ізоляцією з негорючої звуко- та теплоізолюючої мінеральної вати. Завдяки двокамерній конструкції відбувається уповільнене вирівнювання температури ззовні всередину, тому утворення конденсату майже виключене. Панелі знімні і таким чином може бути реалізований будь який напрямок видуву.

Крильчатка витяжного вентилятора UNO ME 80-560-4E

Витяжний вентилятор UNO ME 80-560-4E має загнуті назад високопродуктивні крильчатки з алюмінію. Робоче колесо змонтоване безпосередньо на привідному електродвигуні та збалансоване разом з ним відповідно до класу якості G 2,5 за DIN/ISO 1940 статично та динамічно.

Вхідна дюза вентилятора UNO ME 80-560-4E

Виготовлена зі сталі, оптимізована для зменшення спротиву струму повітря та вбудована в корпус.

Вибухозахищене виконання вентилятора Rosenberg UNO ME 80-560-4E

Можливе під замовлення.

Напрямок обертання універсального вентилятора UNO ME 80-560-4E

Напрямок обертання зі сторони всмоктування правобічний. При неправильному напрямку можливе перевантаження електродвигуна, тому напрямок обертання обов` язково має бути перевірений перед подальшою експлуатацією.

Двигун вентилятора UNO ME 80-560-4E

Rosenberg-двигуни з зовнішнім ротором відповідають ступеню захисту IP54. Ізоляція обмоток відповідає класу ізоляції F. Завдяки застосуванню радіальних, закритих з обох боків, шарикопідшипників зі спеціально підібраним мастилом гарантовано безшумний режим роботи, що не потребує обслуговування.

Захист двигуна UNO ME 80-560-4E

Всі двигуни мають вбудовані в обмотки термоконтакти. Термоконтакти є температурозалежними комутуючими елементами, які самостійно відстежують температуру обмоток двигуна. При правильному підключенні вони захищають двигун від перегріву, зникнення фази, заклинювання та перевантаження. Для комбінації з вбудованими термоконтактами ми рекомендуємо застосовувати наші системи захисту/управління. Запропоновані нами 5-ступеневі системи регулювання обертів у виконанні RTE та RTD мають інтегрований пристрій захисту двигуна для підключення термоконтактів. Додатковий пристрій захисту не потрібен.

Підключення до електричної мережі UNO ME 80-560-4E

Номінальна напруга вказана на корпусі у табличці з технічними характеристиками вентилятора з максимальним припустимим відхиленням 10%. Стандартне виконання передбачає клемну коробку на фронтальному боці двигуна. Виведений назовні кабель можливий під замовлення. Наведені характеристики відповідають частоті 50 Гц та стандартній напрузі 1~230В. Двигун, пристосований до нестандартної частоти або напруги, може бути виготовлений за додаткову оплату під замовлення.

Регулювання обертів UNO ME 80-560-4E

Необхідна для конкретної вентиляційної системи робоча точка може бути налагоджена тільки за допомогою відповідної системи регулювання обертів. Для зміни кількості обертів для цих вентиляторів можуть бути застосовані наступні широко розповсюджені схеми:

• Керування напругою
  Зміна кількості обертів досягається зменшенням підведеної напруги. Таким чином - залежно від навантаження -збільшується ковзання та зменшуються оберти. Об`єм повітря, що переміщується, змінюється відповідно до зміни кількості обертів. Рекомендований пристрій регулювання обертів можна знайти у таблицях під графіками.
• Керування частотою
  Всі керовані напругою відцентрові трифазні вентилятори можуть бути керовані також частотою в бік зменшення від номінальної. Кожен вентилятор UNO може бути виготовлений з ЕС-двигуном. Регульовані електронно двигуни (ЕС-двигуни) є двигунами постійного струму з шунтуванням. ЕС-двигуни відрізняються дуже високим ККД (коефіцієнт корисної дії) та оптимальним керуванням й регулюванням. Експлуатація ЕС-двигуна здійснюється за допомогою спеціального комутаційного агрегату (ЕС-контролер), що входить в обсяг постачання.

Температура UNO ME 80-560-4E

Припустима температура повітря вказана на табличці вентилятора та при тривалій роботі не повинна бути перевищена. Двигуни для підвищених температур постачаються під замовлення.

Рівні шуму UNO ME 80-560-4E

Всі звукові величини цього розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюються згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме коли на кубічній поверхні розташована велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA8. Рівень звукової потужності на вільному вході може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий засіб:
LWA5 = LWA8 -4dВ (A)
