KBA E 355-4 SW.110.U5FA-001

Конструкція та виконання KBA E 355-4 SW.110.U5FA-001

Витяжні кухонні вентилятори Rosenberg серії KB..D..W та KB..D..Т сконструйовані для транспортування малих та середніх повітряних потоків і застосовуються скрізь, де необхідно переміщувати забруднене або зажирене повітря та середовища з температурою до 100°С. Типовим прикладом місця, де застосовуються кухонні вентилятори KBAD(E), є кухні промислових харчових блоків.

Корпус KBA E 355-4 SW.110.U5FA-001

Кухонні вентилятори Rosenberg мають двошаровий корпус, який складається з оцинкованого листа й усередині звуко- і конденсатоізольований кам'яною ватою. Завдяки дверцятам, що відкидаються з блоком двигун-крильчатка, забезпечується легкий доступ у внутрішню область вентилятора, що сприяє швидкому та ефективному чищенню. Інтегрований спіральний корпус вентилятора уможливлює досягнення високої продуктивності.

Крильчатка KBA E 355-4 SW.110.U5FA-001

До розміру 280 застосовуються сталеві крильчатки із загнутими вперед лопатями, починаючи з розміру 315 крильчатки з алюмінію з загнутими назад лопатями. Робоче колесо змонтоване безпосередньо на валу електродвигуна та збалансоване разом з ним відповідно до класу якості G 2,5 за DIN/ISO 1940 статично і динамічно. Маточина крильчатки виготовлена з литого під тиском сплаву алюмінію Gd-AlSi8Cu3 (сплав №226).

Регулювання обертів напругою KBA E 355-4 SW.110.U5FA-001

Вентилятори KBA E 355-4 SW.110.U5FA-001 можуть регулюватися трансформаторними 5-ступеневими системами керування/захисту RTD/RTE. За допомогою системи керування/захисту MSD2 перемиканням підключення за схемами зірка/трикутник кількість обертів регулюється в 2 ступені.

Регулювання обертів напругою (під замовлення) KBA E 355-4 SW.110.U5FA-001

Регулювання здійснюється зміною частоти за допомогою частотного перетворювача. В технічних характеристиках вентилятора зазначена максимальна частота для двигуна. Двигун підібраний так, що при зазначеній максимальній частоті використовується тільки 90-93% об'ємної потужності. У такий спосіб гарантується температурный резерв. При частоті більшій за fmax двигун перегрівається, так що після певного часу спрацьовує датчик термозахисту. Необхідна кутова частота на частотному перетворювачі для всіх вентиляторів становить 50 [Гц]. При необхідності двигуни для частотного перетворювача можуть прямо підключатися до мережі 400[В] і 50[Гц]. При підключенні двигуна через частотний перетворювач крутість зміни напруги не повинна перевищувати 500 [В/с]. Залежно від частотного перетворювача, що застосову-ється, та довжини кабелю необхідно передбачити додаткове приладдя (наприклад, синус-фільтр).

Вхідна дюза KBA E 355-4 SW.110.U5FA-001

Виготовлена зі сталі, оптимізована для зменшення опору потоку повітря, інтегрована в корпус.

Напрямок обертання KBA E 355-4 SW.110.U5FA-001

Напрямок обертання стандартно лівий (дивлячись зі сторони входу повітря). При неправильному обертанні з розміру 315 є небезпека перегріву двигуна. Завжди перевіряти напрямок обертання перед введенням в експлуатацію.

Двигун KBA E 355-4 SW.110.U5FA-001

Rosenberg-двигуни із зовнішнім ротором відповідають ступеню захисту IP54, ізоляція обмоток відповідає класу ізоляції F, двигуни мають вмонтовані в обмотки термоконтакти. При підключенні додержуватися вказівок виробника, особливо відносно зовнішнього пристрою захисту двигуна.

Підключення до електричної мережі KBA E 355-4 SW.110.U5FA-001

Кухонні витяжні вентилятори KBA E 355-4 SW.110.U5FA-001 підключаються до електричної мережі за допомогою приєднаної клемної коробки. Схема підключення наведена в клемній коробці. Максимальне припустиме відхилення напруги +10%.

Температура KBA E 355-4 SW.110.U5FA-001

Максимальна температура середовища, що транспортується, при номінальній напрузі зазначена у таблиці під номограмою вентилятора. Максимальна температура при зниженій напрузі зазначена через дріб, наприклад 100 / 60. У разі її відсутності ці величини співпадають.

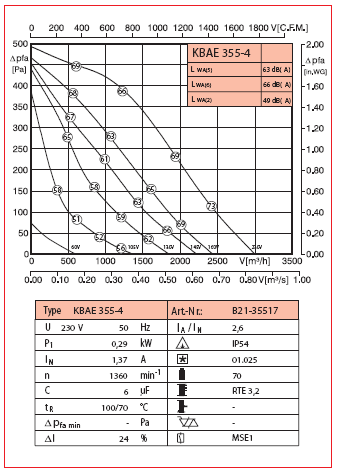

Характеристики продуктивності за повітрям KBA E 355-4 SW.110.U5FA-001

Характеристики для цього типового ряду були отримані при монтажі за схемою D і відображають перепад статичного тиску Δра, наявний зі сторони всмоктування залежно від продуктивності за повітрям.

Рівні шуму KBA E 355-4 SW.110.U5FA-001

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6, також зазначені рівні звукової потужності на вході LWA5 і випромінювання корпусу LWA2 для зони оптимального режиму роботи. Приблизний рівень звукового тиску LP(A) на відстані 1 [м] можна отримати шляхом вирахування величини, рівної 7 [дБ(А)], з рівня звукової потужності LWA. Враховувати, що зовнішні фактори можуть викликати значні відхилення.
LP(A)1m = LWA -7dВ (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
