EHAE 400-4 S

Область застосування відцентрового радіального вентилятора EHAE 400-4 S

Вентилятори EHAE Rosenberg застосовуються в системах вентиляції і кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

Основні конструктивні особливості відцентрого вентилятора равлика EHAE 400-4 S

Відцентрові вентилятори великої потужності з загнутими назад лопатками робочого колеса є новою розробкою.
Вентилятор равлик призначений для використання в сучасних системах вентиляції та кондиціонування повітря і застосовується для подачі повітря з низьким вмістом пилу, а також газів і парів, що мають малу агресивність. Їх типорозміри відповідають стандартизованному типовим ряду R20 по DIN 323. Позначення типорозміру вентилятора відповідає зовнішньому діаметру робочого колеса.

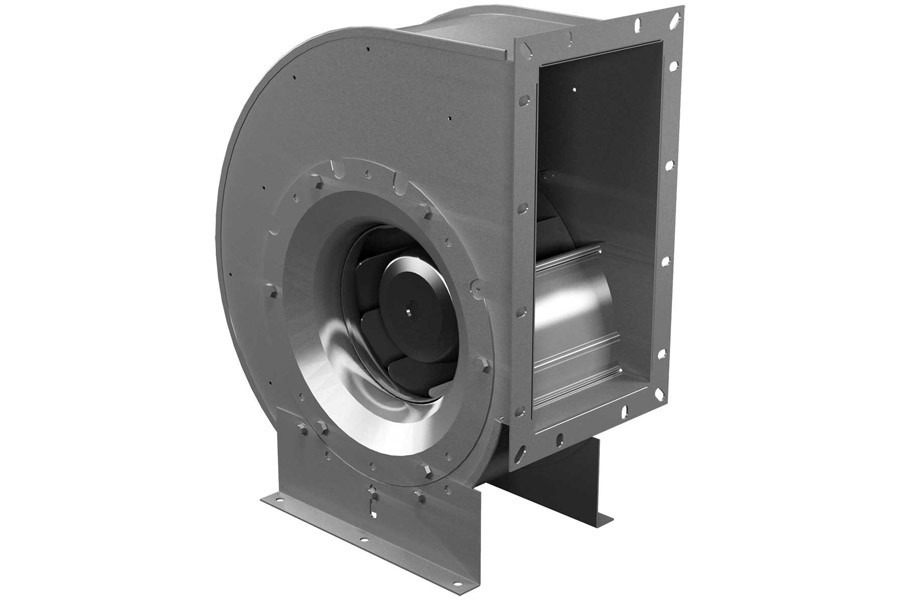

Корпус радіального вентилятора EHAE 400-4 S

Корпус відцентрового вентилятора великої потужності виконаний з оцинкованого сталевого листа. Частини корпусу з'єднані з направляючим равликом з листового матеріалу за допомогою вертикального паза. У бічних частинах корпусу є отвори для кріплення лап, які можна фіксувати через кожні 90 °.
Корпус, яким обладнаний вентилятор - "равлик". Корпус відцентрового вентилятора "равлик" виконаний з оцинкованого сталевого листа.

Крильчатка вентилятора Rosenberg EHAE 400-4 S

Коефіцієнт корисної дії спеціально розроблених відцентрових коліс (з загнутими назад і мають увігнуту форму лопатками) досягає 80%.
Робочі колеса виконані з алюмінію, змонтовані безпосередньо на зовнішньому роторі електродвигуна і збалансовані з ним по двох площинах відповідно до класу якості G2, 5 по DIN / ISO 1940. Завдяки ефекту самоочищення вони придатні також для подачі повітря з високим вмістом пилу.

Электродвигуни EHAE 400-4 S

Ступінь захисту IP 54 з посиленим захистом від вологи, клас ізоляції F, захист двигуна на термоконтакт. Клемна коробка має ступінь захисту IP 44 і додається до вентилятора. Шарикопідшипники, закриті з двох сторін, мають змазку для тривалої експлуатації.

Підключення до электричної мережі EHAE 400-4 S

Двигуни мають виведений назовні кабель. Підключення кабелю до електричної мережі може здійснюватися за допомогою клемної коробки із захистом IP44. Клемна коробка поставляється окремо.

Напрямок обертання EHAE 400-4 S

Напрямок обертання для вентиляторів - праве (за ДСТУ 22270 для вентиляторів типу EHA і EHP при вигляді з боку забору повітря, для вентиляторів типу DHA і DHP при вигляді з протилежного боку від виведення кабелю - напрямок обертання робочого колеса - за годинниковою стрілкою). Для зміни напрямку потоку повітря слід змінювати положення корпусу.

Характеристики продуктивності по повітрю EHAE 400-4 S

Витратно-напірні характеристики для цього Типоряду вентиляторів отримані на аеродинамічному стенді типу «D» за ДСТУ 10921-9 (дроселювальний пристрій на вході).
Характеристики відображають залежність повного тиску (Δpt) вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка вентилятора.

Рівні шуму для вентиляторів Rosenberg EHAE 400-4 S

На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «А».
Cередньозважений рівень звукової потужності з боку вільного всмоктуючого патрубка, скоригований за шкалою «А», визначається таким чином:
LWA5 = LWA6 - 6dB
Середньозважений рівень звукового тиску на відстані 1 м від установки Lpa можна отримати приблизно шляхом вирахування з середньозваженого рівня звукової потужності Lwa6 величини, рівної 7dB (A).
Для точної оцінки рівня звукового тиску в венткамері необхідно враховувати відображаючі характеристики поверхонь приміщення, величину приміщення і джерело звуку.
Для розрахунку глушників шуму представляє інтерес октавний рівень звукової потужності, який визначається наступним чином:
LWokt = LWA4+ LWrel

Відносні октавні рівні звукової потужності LWrel при середніх частотах октавних смуг
