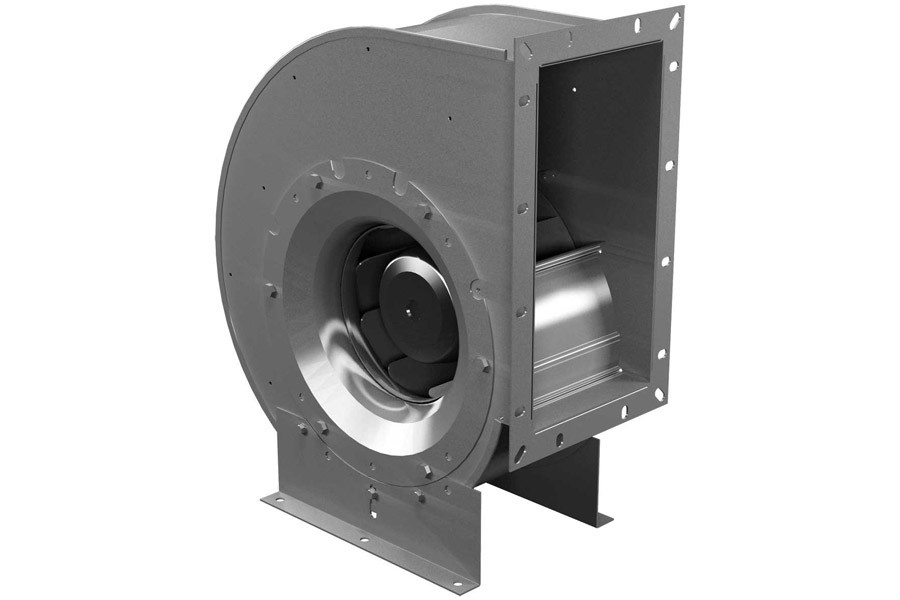

Відцентрові (радіальні) вентилятори EHAE 225-2 S

Відцентровий вентилятор

Виробник: Rosenberg
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID20827
21 470₴
Знайшли дешевше?

Відцентровий вентилятор равлик EHAE 225-2 S. Робочий тиск (макс): 1300 Па; Максимальна кількість переміщуваного повітря: 28000 м3/год; Клас захисту двигуна: IP44; Висота: 478 мм.

Напруга, В:230
Об./хв:2580
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Відцентрові (радіальні) вентилятори EHAE 225-2 S
21 470₴
Опис

Область застосування відцентрового радіального вентилятора Відцентрові (радіальні) вентилятори EHAE 225-2 S

Вентилятори EHAE Rosenberg застосовуються в системах вентиляції і кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

Основні конструктивні особливості відцентрого вентилятора равлика Відцентрові (радіальні) вентилятори EHAE 225-2 S

Відцентрові вентилятори великої потужності з загнутими назад лопатками робочого колеса є новою розробкою.
Вентилятор равлик призначений для використання в сучасних системах вентиляції та кондиціонування повітря і застосовується для подачі повітря з низьким вмістом пилу, а також газів і парів, що мають малу агресивність. Їх типорозміри відповідають стандартизованному типовим ряду R20 по DIN 323. Позначення типорозміру вентилятора відповідає зовнішньому діаметру робочого колеса.

Корпус радіального вентилятора Відцентрові (радіальні) вентилятори EHAE 225-2 S

Корпус відцентрового вентилятора великої потужності виконаний з оцинкованого сталевого листа. Частини корпусу з'єднані з направляючим равликом з листового матеріалу за допомогою вертикального паза. У бічних частинах корпусу є отвори для кріплення лап, які можна фіксувати через кожні 90 °.
Корпус, яким обладнаний вентилятор - "равлик". Корпус відцентрового вентилятора "равлик" виконаний з оцинкованого сталевого листа.

Крильчатка вентилятора Rosenberg Відцентрові (радіальні) вентилятори EHAE 225-2 S

Коефіцієнт корисної дії спеціально розроблених відцентрових коліс (з загнутими назад і мають увігнуту форму лопатками) досягає 80%.
Робочі колеса виконані з алюмінію, змонтовані безпосередньо на зовнішньому роторі електродвигуна і збалансовані з ним по двох площинах відповідно до класу якості G2, 5 по DIN / ISO 1940. Завдяки ефекту самоочищення вони придатні також для подачі повітря з високим вмістом пилу.

Электродвигуни Відцентрові (радіальні) вентилятори EHAE 225-2 S

Ступінь захисту IP 54 з посиленим захистом від вологи, клас ізоляції F, захист двигуна на термоконтакт. Клемна коробка має ступінь захисту IP 44 і додається до вентилятора. Шарикопідшипники, закриті з двох сторін, мають змазку для тривалої експлуатації.

Підключення до электричної мережі Відцентрові (радіальні) вентилятори EHAE 225-2 S

Двигуни мають виведений назовні кабель. Підключення кабелю до електричної мережі може здійснюватися за допомогою клемної коробки із захистом IP44. Клемна коробка поставляється окремо.

Напрямок обертання Відцентрові (радіальні) вентилятори EHAE 225-2 S

Напрямок обертання для вентиляторів - праве (за ДСТУ 22270 для вентиляторів типу EHA і EHP при вигляді з боку забору повітря, для вентиляторів типу DHA і DHP при вигляді з протилежного боку від виведення кабелю - напрямок обертання робочого колеса - за годинниковою стрілкою). Для зміни напрямку потоку повітря слід змінювати положення корпусу.

Характеристики продуктивності по повітрю Відцентрові (радіальні) вентилятори EHAE 225-2 S

Витратно-напірні характеристики для цього Типоряду вентиляторів отримані на аеродинамічному стенді типу «D» за ДСТУ 10921-9 (дроселювальний пристрій на вході).
Характеристики відображають залежність повного тиску (Δpt) вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка вентилятора.

Рівні шуму для вентиляторів Rosenberg Відцентрові (радіальні) вентилятори EHAE 225-2 S

На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «А».
Cередньозважений рівень звукової потужності з боку вільного всмоктуючого патрубка, скоригований за шкалою «А», визначається таким чином:
LWA5 = LWA6 - 6dB
Середньозважений рівень звукового тиску на відстані 1 м від установки Lpa можна отримати приблизно шляхом вирахування з середньозваженого рівня звукової потужності Lwa6 величини, рівної 7dB (A).
Для точної оцінки рівня звукового тиску в венткамері необхідно враховувати відображаючі характеристики поверхонь приміщення, величину приміщення і джерело звуку.
Для розрахунку глушників шуму представляє інтерес октавний рівень звукової потужності, який визначається наступним чином:
LWokt = LWA4+ LWrel

Відносні октавні рівні звукової потужності LWrel при середніх частотах октавних смуг

fm [Hz] 63 125 250 500 1000 2000 4000 8000
LWrel [dB] при V=0,5_Vmax
LWrel [dB] 6 5 7 -2 -7 -15 -24 -27
LWrel [dB] при V=0,8_Vmax
LWrel [dB] 8 1 7 -3 -8 -15 -24 -28
Характеристики
Основні
Модель
EHAE 225-2 S
Напруга, В
230
Сила струму, А
1,4
Частота струму, Гц
50
Об./хв
2580
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
IP44
Матеріал корпуса
Оцинкований сталевий лист
Макс. температура переміщуваного повітря, °С
40
Маса, кг
11
Висота установки, м
478
Макс. витрата повітря при прямому потоці, м3/год
28000
Робочий тиск (макс.), Па
1300
Споживана потужність, Вт
320
Фазність
1-фазний

Аеродинамічні характеристики відцентрового вентилятора Відцентрові (радіальні) вентилятори EHAE 225-2 S

U=230V U=400V
1 EHAE 225-2
2 EHAD 250-2
3 EHAE 250-2
4 EHAD 280-2
5 EHAE 280-2
6 EHAD 315-2

Не застосовувати в області пунктирних ліній

Габаритні розміри відцентрового вентилятора Відцентрові (радіальні) вентилятори EHAE 225-2 S

Модель Габаритні розміри, мм
A B C D E F G H I K L M N O P Q R a b c d e f g
EHAE 225-2 S 282 142 478 102 178 205 179 214 240 282 253 404 194 212 9 169 200 342 202 180 100 322 200 -
