Прилад захисту і контролю МПЗК-160 РКС (40-60 А)

Є в наявності

Код товару: ID30029

договірна

Мікропроцесорний прилад захисту і контролю МПЗК-160 РКС. Максимальна потужність: 25 кВт; Напруга: ~220 (±10%) В, Діапазони контрольованих струмів електродвигунів: 40-60 А.

Напруга, В:~220 (±10%)

Потужність електродвигуна кВт:25

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Прилад захисту і контролю МПЗК-160 РКС (40-60 А)

Опис

Призначення приладу МПЗК-160 РКС

МПЗК-160 РКС - призначений для дистанційного керування електроприводом і контролю швидкості транспортера, а також захисту трифазного електродвигуна. Застосовується для захисту і управління стрічкових і скребкових транспортерів, норій, конвеєрів, барабанів.

Функції мікропроцесорного приладу захисту та контролю МПЗК-160 РКС

Прилад МПЗК-160 РКС забезпечує:

Контроль і індикацію швидкості руху стрічки транспортера
Контроль і індикацію робочого струму електродвигуна транспортера
3-х рівневу індикацію наповнення бункера (за трьома ємнісним датчикам)
Захист по обриву, останову, сходу стрічки транспортера; Захист електродвигуна по кручі фаз, перекосу фаз, неприпустимих перевантажень у момент пуску і робочому режимі, неодруженому ходу
Захист при переповненні бункера
Можливість підключення в єдину систему диспетчеризації через вбудований інтерфейс RS-485 по протоколу Modbus RTU.

Вбудований інтерфейс RS-485 (протокол Modbus RTU) дає можливість контролю параметрів електропривода транспортера (струм, код аварії, швидкість і контроль рівня наповнення бункера) і дистанційного керування (включення, виключення і зміна налаштувань в сервісному режимі) за умови підключення до пульта диспетчеризації зі вбудованим ПЛК (промисловим логічним контролером) або до персонального комп'ютера з встановленою SCADA-системою.

Додатково в сервісному режимі за погодженням з виробником можлива зміна налаштувань по чутливості приладу до перекосу фаз і чутливості до токовой перевантаженні під час пуску електродвигуна (регулюється зміною часу пуску в секундах).

Конструкція приладу захисту та контролю МПЗК-160 РКС

Конструктивно прилади захисту електродвигунів МПЗК-160 РКС представляють собою пропіленові жароміцні корпуса, усередині яких розташовані елементи контролю, комутації та індикації.

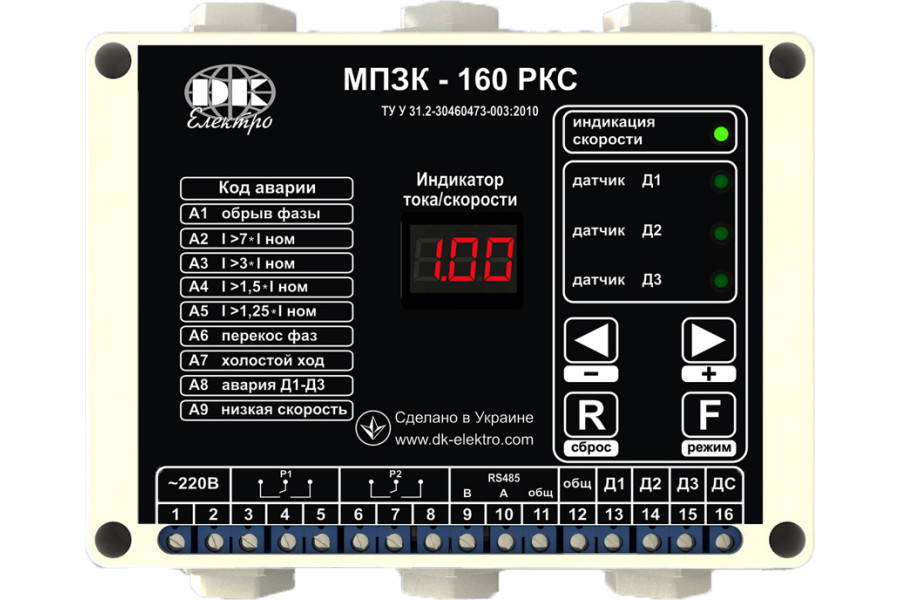

Індикатор приладу захисту та контролю МПЗК-160 РКС

Для оперативного аналізу причини виникнення аварії в МПЗК-160 РКС використовуються коди аварій. При виникненні аварії відбувається відключення ланцюга управління електродвигуном і на цифровому світлодіодному індикаторі відображається код аварії в буквено-цифровому вигляді.

Сертифікати та стандарти МПЗК-160 РКС

Прилад МПЗК має серітфікати відповідності УкрСЕПРО і РОССТАНДАРТ. Виробництво приладу сертифіковане за системою управління контролю якості ДСТУ ISO 9001: 2009. Прилад виготовлений відповідно до ТУ У 31.2-30460473-003: 2010.

Характеристики

Основні

Модель

МПЗК-160 РКС

Напруга, В

~220 (±10%)

Частота струму, Гц

Потужність електродвигуна кВт

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

Маса, кг

Висота, мм

160х140х75

Величина спрацювання захисту при холостому ході електродвигуна,%

≤ 30% Iном

Гарантія, міс.

Двигун підвищеної потужності

Так

Мін. температура переміщуваного повітря, °С

-50

Навантаження на контакти релейного виходу при напрузі 220В змінн

Неважлива характеристика, що настроюється 1

Неважлива характеристика, що настроюється 2

Протокол передавання даних

Modbus RTU

Пусковий струм, А

Так

Режим роботи

Тривалий

Робоче положення

Довільне

Споживана потужність, Вт

Сумарний струм, А

40-60

Час спрацювання захисту при обриві будь-якої з фаз, сек

Час спрацювання захисту при перевантаженні 1,5 Iн струму уставки

Час спрацювання захисту при перевантаженні 3 Iн струму уставки з

Час спрацювання захисту при перевантаженні більше 1,25 Iн струму

Час спрацювання захисту при холостому ході електродвигуна, сек

180

Додаткове обладнання для МПЗК-160 РКС

	Датчик ВБШ - 02 Індуктивний датчик використовується як датчик швидкості (аналог типу ДСТЛ-002, ВЛІ і т. Д.). Принцип дії датчика ВБШ-02 полягає в тому, що під час руху металевих предметів (деталей) на певній відстані від чутливої частини датчика ВБШ-02 відбувається замикання або розмикання ланцюга керування пристрою. Індуктивні датчики ВБШ - 02, спрацьовують тільки на метали і не чутливі до решти матеріалів. Об'єктом впливу для індуктивних датчиків ВБШ-02 (датчиків) є металеві деталі, зуби шестерень, пластини управління, кулачки, виступи, спиці, які при русі повинні проходити в чутливій зоні датчика.
	Датчик ВБШ – 03 Ємнісний датчик ВБШ-03 використовується в якості датчика підпору, датчика заповнення бункера для контролю заповнення резервуарів рідкою, порошкоподібною або зернистою речовиною, а також, як кінцевий вимикач на автоматизованих лініях, конвеєрах, верстатах, в системах сигналізації, для позиціонування різних механізмів тощо (аналог типу, ВБЕ тощо). Ємнісні безконтактні датчики ВБШ-03 спрацьовують як від електропровідних об'єктів, так і від діелектриків (металевих і неметалевих предметів).
	Блок живлення LPV60-12 Призначений для живлення датчика ВБШ-03. діаппазоне вхідного напруги ~100-240 В. Номінальна вихідна напруга 12 В. Потужність 60 Вт.
