Прилад захисту і контролю МПЗК-155 (5-20 А)

Name: Прилад захисту і контролю МПЗК-155 (5-20 А)
Brand: Электродвигатели

Мікропроцесорний прилад захисту і контролю трифазного електродвигуна

Виробник: Электродвигатели

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Відгуки 0

Питання0

Популярний

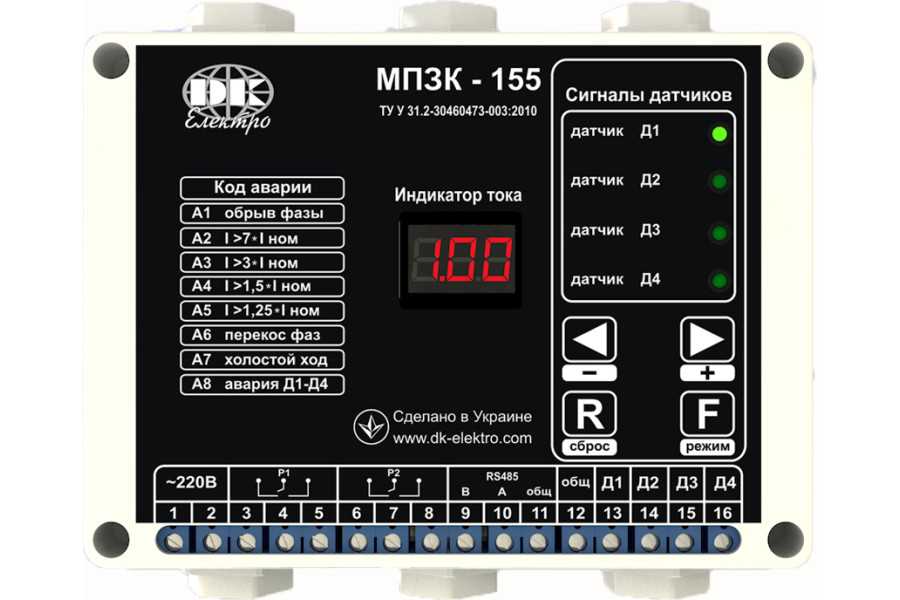

Прилад захисту і контролю МПЗК-155 (5-20 А)

Є в наявності

Код товару: ID29920

договірна

Мікропроцесорний прилад захисту і контролю МПЗК-155. Максимальна потужність: 8 кВт; Напруга: ~220 (±10%) В, Діапазони контрольованих струмів електродвигунів: 5-20 А.

Напруга, В:~220 (±10%)

Потужність електродвигуна кВт:8

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Прилад захисту і контролю МПЗК-155 (5-20 А)

Опис

Призначення приладу МПЗК-155

МПЗК-155 - мікропроцесорний прилад захисту і контролю асинхронного електродвигуна. Використовується для управління і захисту електроприводу промислових насосів, компресорів і вентиляторів.

Функції мікропроцесорного приладу захисту та контролю МПЗК-155

Управління та контроль електродвигуна:

Контроль і індикація робочого струму електродвигуна
Контроль і індикація аварійного стану
Вбудований інтерфейс RS-485, протокол Modbus RTU дає можливість підключення в єдину систему диспетчеризації.

Захист електродвигуна забезпечується при виникненні:

Неприпустимих перевантажень по струму в момент пуску і в робочому режимі
Обриву однієї або двох фаз
Асиметрії напруги живлення
Холостого ходу електродвигуна
Перегріву обмотки статора електродвигуна.

Конструкція приладу захисту та контролю МПЗК-155

Конструктивно прилади захисту електродвигунів МПЗК-155 представляють собою пропіленові жароміцні корпуса, усередині яких розташовані елементи контролю, комутації та індикації.

Індикатор приладу захисту та контролю МПЗК-155

Для оперативного аналізу причини виникнення аварії в МПЗК-155 використовуються коди аварій. При виникненні аварії відбувається відключення ланцюга управління електродвигуном і на цифровому світлодіодному індикаторі відображається код аварії в буквено-цифровому вигляді.

Сертифікати та стандарти МПЗК-155

Прилад МПЗК має серітфікати відповідності УкрСЕПРО і РОССТАНДАРТ. Виробництво приладу сертифіковане за системою управління контролю якості ДСТУ ISO 9001: 2009. Прилад виготовлений відповідно до ТУ У 31.2-30460473-003: 2010.

Характеристики

Основні

Модель

МПЗК-155

Напруга, В

~220 (±10%)

Частота струму, Гц

Потужність електродвигуна кВт

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

Маса, кг

Висота, мм

160х140х75

Величина спрацювання захисту при холостому ході електродвигуна,%

≤ 30% Iном

Гарантія, міс.

Двигун підвищеної потужності

Так

Мін. температура переміщуваного повітря, °С

-50

Навантаження на контакти релейного виходу при напрузі 220В змінн

Неважлива характеристика, що настроюється 1

Неважлива характеристика, що настроюється 2

Протокол передавання даних

Modbus RTU

Пусковий струм, А

Так

Режим роботи

Тривалий

Робоче положення

Довільне

Споживана потужність, Вт

Сумарний струм, А

5-20

Час спрацювання захисту при обриві будь-якої з фаз, сек

Час спрацювання захисту при перевантаженні 1,5 Iн струму уставки

Час спрацювання захисту при перевантаженні 3 Iн струму уставки з

Час спрацювання захисту при перевантаженні більше 1,25 Iн струму

Час спрацювання захисту при холостому ході електродвигуна, сек

180

Додаткове обладнання для МПЗК-155

	Кінцеві вимикачі Відносяться до вимикачів механічного принципу дії. Встановлюються з боку виконавчого механізму, що приводиться в дію електродвигуном. При спрацьовуванні кінцевого вимикача відбувається замикання (розмикання) відповідної контактної групи.
	Датчик ВБШ – 03 Ємнісний датчик ВБШ-03 використовується в якості датчика підпору, датчика заповнення бункера для контролю заповнення резервуарів рідкою, порошкоподібною або зернистою речовиною, а також, як кінцевий вимикач на автоматизованих лініях, конвеєрах, верстатах, в системах сигналізації, для позиціонування різних механізмів тощо (аналог типу, ВБЕ тощо). Ємнісні безконтактні датчики ВБШ-03 спрацьовують як від електропровідних об'єктів, так і від діелектриків (металевих і неметалевих предметів).
	Блок живлення LPV60-12 Призначений для живлення датчика ВБШ-03. діаппазоне вхідного напруги ~100-240 В. Номінальна вихідна напруга 12 В. Потужність 60 Вт.
