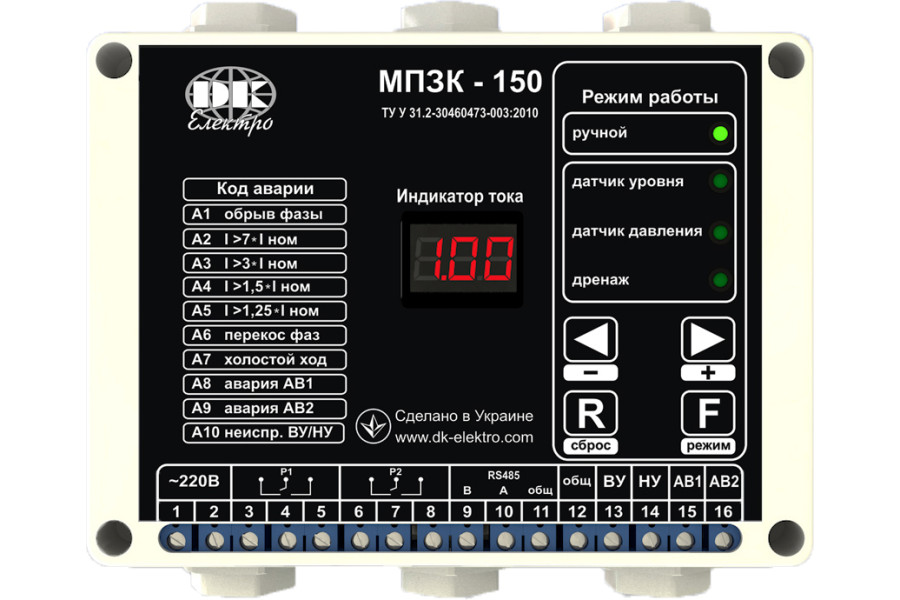

Прилад захисту і контролю МПЗК-150 (120-160 А)

Є в наявності

Код товару: ID30023

договірна

Мікропроцесорний прилад захисту і контролю МПЗК-150. Максимальна потужність: 70 кВт; Напруга: ~220 (±10%) В, Діапазони контрольованих струмів електродвигунів: 120-160 А.

Напруга, В:~220 (±10%)

Потужність електродвигуна кВт:70

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Прилад захисту і контролю МПЗК-150 (120-160 А)

Опис

Призначення приладу МПЗК-150

МПЗК-150 - мікропроцесорний прилад захисту і контролю насосного агрегату призначений для автоматичного управління і захисту електродвигуна насоса (погружного, дренажного, консольного та ін.) по датчикам рівня або тиску.

Функції мікропроцесорного приладу захисту та контролю МПЗК-150

Автоматичне управління забезпечує:

Автоматичне і ручне управління
Режим роботи - водопод'ем або дренаж
Включення/відключення електродвигуна за сигналами від датчиків рівня або інших датчиків
Контроль і індикацію робочого струму електродвигуна
Контроль і індикацію аварійного стану
Можливість підключення в єдину систему диспетчеризації через вбудований інтерфейс RS-485 по протоколу Modbus RTU.

Аварійне відключення відбувається при виникненні:

Неприпустимих перевантажень по струму в момент пуску і в робочому режимі
Обриву однієї або двох фаз
Асиметрії напруги живлення
Холостого ходу електродвигуна
Перегріву обмотки статора електродвигуна.

Конструкція приладу захисту та контролю МПЗК-150

Конструктивно прилади захисту електродвигунів МПЗК-150 представляють собою пропіленові жароміцні корпуса, усередині яких розташовані елементи контролю, комутації та індикації.

Індикатор приладу захисту та контролю МПЗК-150

Для оперативного аналізу причини виникнення аварії в МПЗК-150 використовуються коди аварій. При виникненні аварії відбувається відключення ланцюга управління електродвигуном і на цифровому світлодіодному індикаторі відображається код аварії в буквено-цифровому вигляді.

Сертифікати та стандарти МПЗК-150

Прилад МПЗК має серітфікати відповідності УкрСЕПРО і РОССТАНДАРТ. Виробництво приладу сертифіковане за системою управління контролю якості ДСТУ ISO 9001: 2009. Прилад виготовлений відповідно до ТУ У 31.2-30460473-003: 2010.

Характеристики

Основні

Модель

МПЗК-150

Напруга, В

~220 (±10%)

Частота струму, Гц

Потужність електродвигуна кВт

Клас захисту пристрою, IP

Макс. температура переміщуваного повітря, °С

Маса, кг

Висота, мм

160х140х75

Величина спрацювання захисту при холостому ході електродвигуна,%

≤ 30% Iном

Гарантія, міс.

Двигун підвищеної потужності

Так

Мін. температура переміщуваного повітря, °С

-50

Навантаження на контакти релейного виходу при напрузі 220В змінн

Неважлива характеристика, що настроюється 1

Неважлива характеристика, що настроюється 2

Протокол передавання даних

Modbus RTU

Пусковий струм, А

Так

Режим роботи

Тривалий

Робоче положення

Довільне

Споживана потужність, Вт

Сумарний струм, А

120-160

Час спрацювання захисту по сигналу від датчика сухого ходу, сек

Час спрацювання захисту при обриві будь-якої з фаз, сек

Час спрацювання захисту при перевантаженні 1,5 Iн струму уставки

Час спрацювання захисту при перевантаженні 3 Iн струму уставки з

Час спрацювання захисту при перевантаженні більше 1,25 Iн струму

Час спрацювання захисту при холостому ході електродвигуна, сек

180

Додаткове обладнання для МПЗК-150

	Датчик рівня кондуктометричногоо типу Призначений для контролю рівня рідини. Використовується в системах водопостачання для установки на вежі "Рожновського", резервуари РЧВ і т.д. Принцип роботи датчика кондуктометричного типу заснований на зміні електропровідності середовищ повітря-рідина між електродами: ВУ-верхній рівень, НУ-нижній рівень, заг.-загальний. Загальна довжина датчика в зборі - 1м. Матеріал електродів - високоякісна нержавіюча сталь. Підключення зовнішніх провідників - через клемник.
	Датчик "сухого ходу" Датчик "сухого ходу" кондуктометриченого типу призначений для контролі наявності рідини та захисту заглибних насосних агрегатів від роботи "в суху". Використовується для установки в свердловинах, резервуарах, де застосовуються заглибні насосні агрегати. Матеріал електрода - високоякісна нержавіюча сталь.
	Електроконтактні манометр Електроконтактний манометр відноситься до датчиків механічного принципу дії. Встановлюється на трубопроводі для контролю тиску в системі (непрямого контролю рівня в башті "Рожновського"). Забезпечує можливість регулювання двох уставок тиску (верхнє і нижнє). При досягненні тиску уставки відбувається механічне замикання відповідних контактів манометра.
