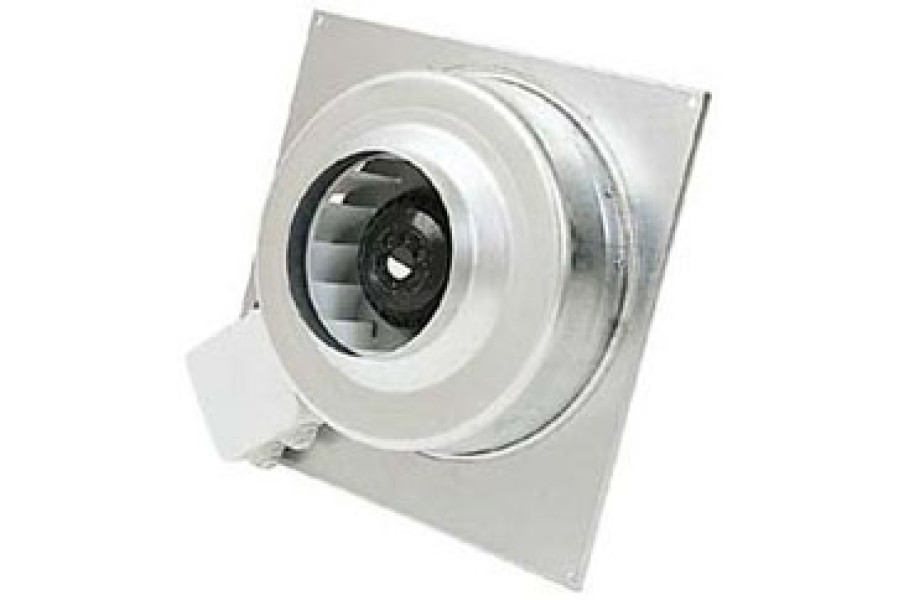

Призначення круглого канального настінного вентилятора Ostberg KVTU 100 A
Канальний вентилятор Ostberg KVTU 100 A призначений для установки в круглих каналах.
Конструкція вентилятора канального круглого Ostberg KVTU 100 A
Вентилятор для круглих каналів має корпус з покращеними аеродинамічними характеристиками в порівнянні з вентиляторами інших фірм. Корпус вентилятора Ostberg KVTU 100 A виготовляється з гальванізоаної сталі. Ostberg KV обладнані асинхронним двигуном із зовнішнім ротором і ущільненими підшипниками, що збільшує їх термін служби. Відмінне охолодження дозволяє регулювати швидкість в діапазоні 0-100%. Вентилятор канальний Ostberg має направляючу пластину поліпшеної форми для найкращого кріплення двигуна. Лопаті вентилятора для круглих каналів, спрямовані назад, забезпечують більш високий тиск і ефективність роботи порівняно з вентиляторами інших фірм. Вентилятори канальні Ostberg KVTU 100 A поставляються повністю в зібраному вигляді з підключеним конденсатором в герметичному настановному блоці.
Установка канального вентилятора Ostberg KVTU 100 A
Вентилятор канальний Ostberg може бути встановлений в будь-якому положенні.
Регулювання швидкості вентилятора канального Ostberg KVTU 100 A
Регулювання швидкості всіх вентиляторів здійснюється в діапазоні від 0% до 100% зміною напруги, що подається. Це досягається шляхом використання безшагового тиристора або 5-ти ступеневого трансформатора. До одного тиристора або трансформатора можуть підключатися кілька вентиляторів за умови, що загальний робочий струм вентиляторів не перевищує номінальний струм тиристора або трасформатора.
Захист двигуна вентилятора канального круглого Ostberg KVTU 100 A
Всі двигуни мають вбудований термоконтакт з автоматичним перезапуском.
Аксесуари вентилятора для круглих каналів Ostberg KVTU 100 A
Кронштейн, швидкоз'ємні муфти, регулятори швидкості, зворотний клапан, повітряний фільтр, захисні грати і т. д.
Монтаж канального круглого вентилятора Ostberg KVTU 100 A
- Всі вентилятори Ostberg KV поставляються повністю в зібраному вигляді і готові до підключення.
- Електричне підключення та монтаж повинні виконуватися тільки кваліфікованим персоналом у відповідності з інструкцією по монтажу.
- Електричні параметри повинні відповідати специфікації на табличці вентилятора.
- Вся електропроводка і з'єднання повинні бути виконані у відповідності з правилами техніки безпеки.
- Електричне підключення має виконуватися у відповідності зі схемою підключення наведеною на клемній коробці, відповідно до маркування клем.
- Вентилятори Ostberg KVTU 100 A повинні бути заземлені.
- Вентилятор канальний Ostberg повинен бути встановлений відповідно з напрямком потоку повітря (див. стрілку на вентиляторі).
- Вентилятори Ostberg KV повинні бути змонтовані таким чином, щоб був доступ для безпечного обслуговування.
Умови роботи вентилятора канального Ostberg KVTU 100 A
- Вентилятори Ostberg KV не повинні експлуатуватися у вибухонебезпечних приміщеннях, неприпустимо з'єднання з димоходами.
- Канальні вентилятори не допускається використовувати для переміщення вибухових газів, пилу, сажі, борошна і т. п.
- Вентилятори Ostberg KVTU 100 A призначені для безперервної роботи. Не рекомендується проводити часте вмикання і вимикання вентиляторів.
Обслуговування вентилятора круглого канального Ostberg KVTU 100 A
Єдине потрібне обслуговування - очищення. Рекомендується проводити огляд і очистку вентилятора кожні шість місяців безперервної експлуатації для запобігання дисбалансу або передчасного виходу з ладу.
Перед обслуговуванням переконайтеся, що:
- Припинена подача напруги.
- Робоче колесо вентилятора повністю зупинилося.
- Двигун і робоче колесо повністю охололи.
При очищенні вентилятора
- Не використовуйте агресивні миючі засоби, гострі предмети і пристрої, що працюють під високим тиском.
- Слідкуйте, щоб не порушилася балансування робочого колеса вентилятора і були відсутні його перекоси.
- У разі ненормально високого шуму роботи вентилятора перевірте робоче колесо на перекіс.
- Підшипники, у разі пошкодження, підлягають заміні.
У разі несправності
- Перевірити, чи надходить напруга на вентилятор.
- Вимкнути напругу і переконатися, що робоче колесо не заблоковано і не спрацювало пристрій захисту двигуна (термоконтакт).
- Перевірити підключення конденсатора. Якщо після перевірки вентилятор не включається або перезапускається термоконтакт, зв'яжіться з вашим постачальником.
- У разі повернення вентилятора - очистити лопаті; двигун і з'єднувальні дроти не повинні мати пошкоджень; обов'язкова наявність письмового опису несправності - заяви.
